Кондиционер <экскаватор> — HITACHI UH501

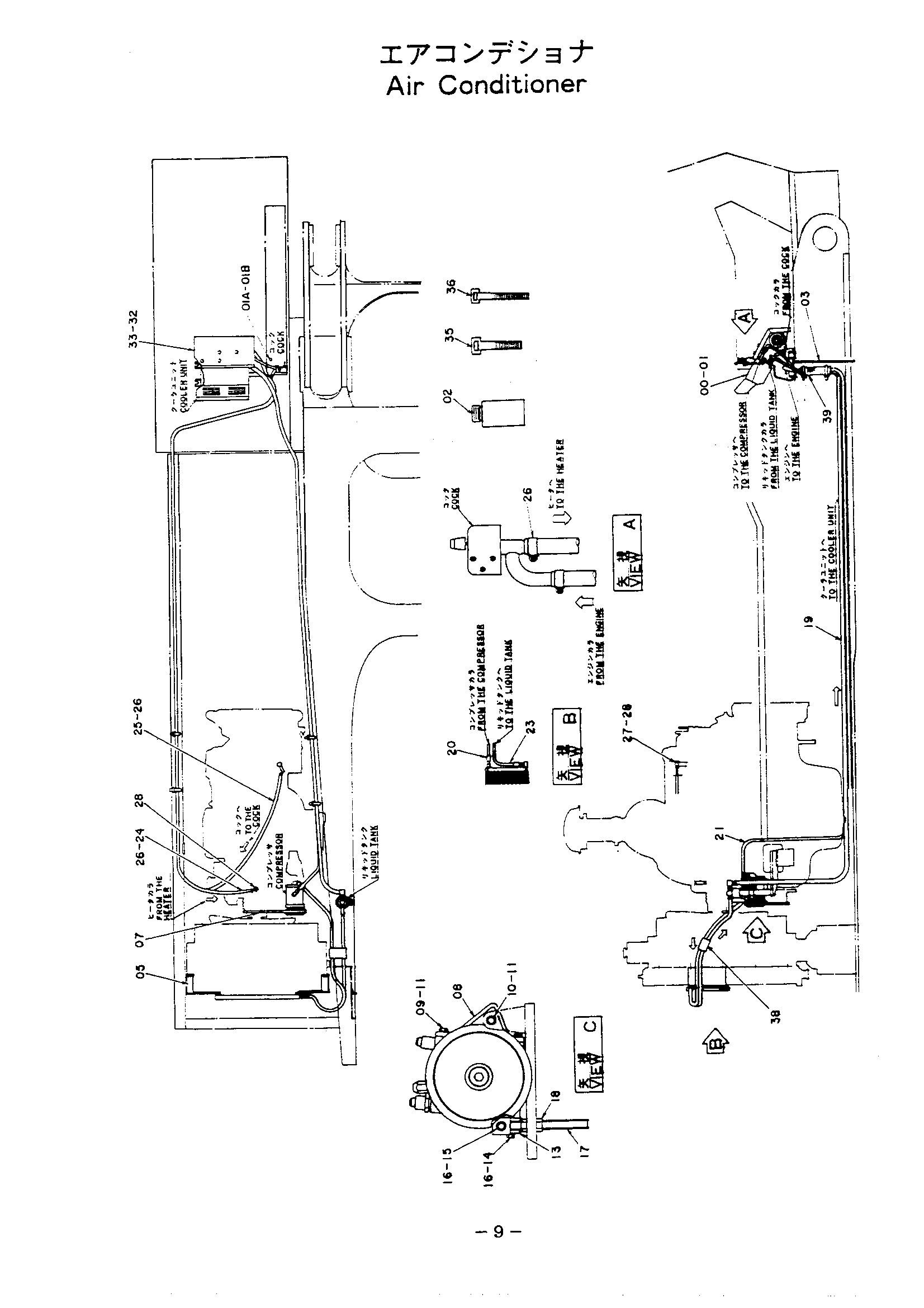

Заводская схема «Кондиционер <экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4078816 | Радиатор | 1 |
| 01 | 4133585 | Отопитель | 1 |
| 01A | 4110100 | Выключатель роталй | 1 |
| 01B | 4184463 | Ручка | 1 |
| 02 | 4507594 | GAS | 1 |
| 03 | 4104324 | Шланг | 1 |
| 05 | 8030334 | Кронштейн | 2 |
| 07 | 4090248 | Ремень V | 1 |
| 08 | 9714516 | Кронштейн | 1 |
| 09 | M111020 | Болт | 4 |
| 10 | M111032 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 6 |
| 13 | 4155818 | Кронштейн | 1 |
| 14 | M111040 | Болт | 2 |
| 15 | J901040 | Болт | 1 |
| 16 | A590910 | Пружинная шайба | 3 |
| 17 | 9716902 | Болт аджиустин | 1 |
| 18 | J950012 | Гайка | 2 |
| 19 | 4119852 | Шланг флексибле | 1 |
| 20 | 4511894 | Шланг радиатора | 1 |
| 21 | 4125081 | Шланг радиатора | 1 |
| 23 | 4163809 | Шланг флексибле | 1 |
| 24 | 4121986 | Резиновый шланг | 1 |
| 25 | 4121987 | Резиновый шланг | 1 |
| 26 | 4507228 | Шланг зажим | 6 |
| 27 | 4062963 | Адаптер | 1 |
| 28 | 4508050 | Кран | 2 |
| 32 | 7007896 | Крышка | 1 |
| 33 | J900625 | Болт | 4 |
| 35 | 4055312 | Зажим | 8 |
| 36 | 4121859 | Ленточный зажим | 5 |
| 38 | 4155962 | Резиновая прокладка | 1 |
| 39 | 4141494 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
