Стрела в сборе (9.1M)<экскаватор> — HITACHI UH501

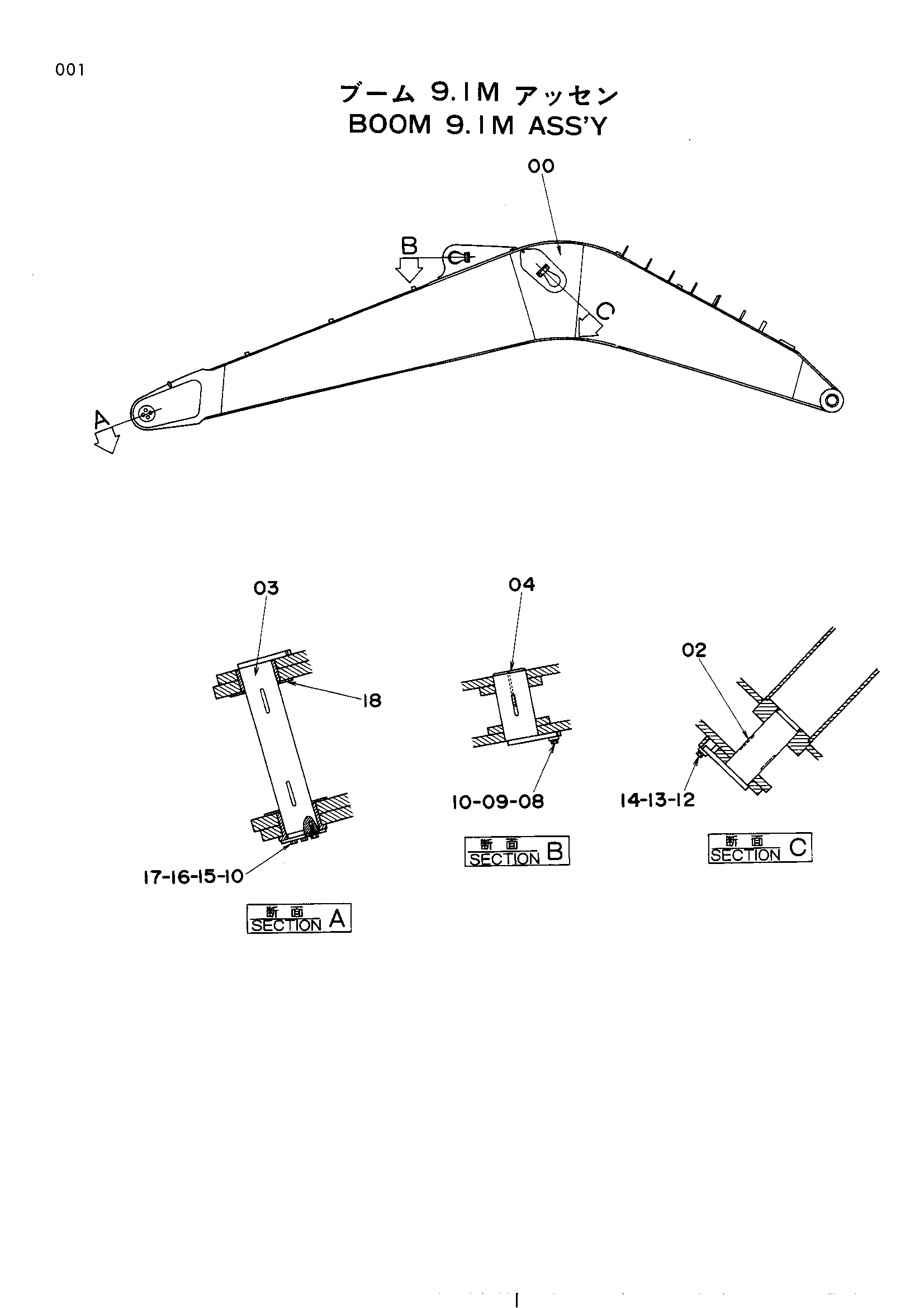

Заводская схема «Стрела в сборе (9.1M)<экскаватор>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9046505 | Боомассй 9.1 | 1 | |
| 00 | 9046506 | Стрела 9.1 | 1 |
| 02 | 9715575 | Палец | 2 |
| 03 | 9716623 | Палец | 1 |
| 04 | 9716624 | Палец | 1 |
| 08 | 4122729 | Пластина | 1 |
| 09 | M112045 | Болт | 2 |
| 10 | A590920 | Пружинная шайба | 6 |
| 12 | 4129805 | Пластина | 2 |
| 13 | M112456 | Болт | 4 |
| 14 | A590924 | Пружинная шайба | 4 |
| 15 | 4094293 | Проставка | 1 |
| 16 | 4097134 | Ограничитель | 1 |
| 17 | M112050 | Болт | 4 |
| 18 | 4165445 | Регулировочная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
