Передний <погрузчик> — HITACHI UH501

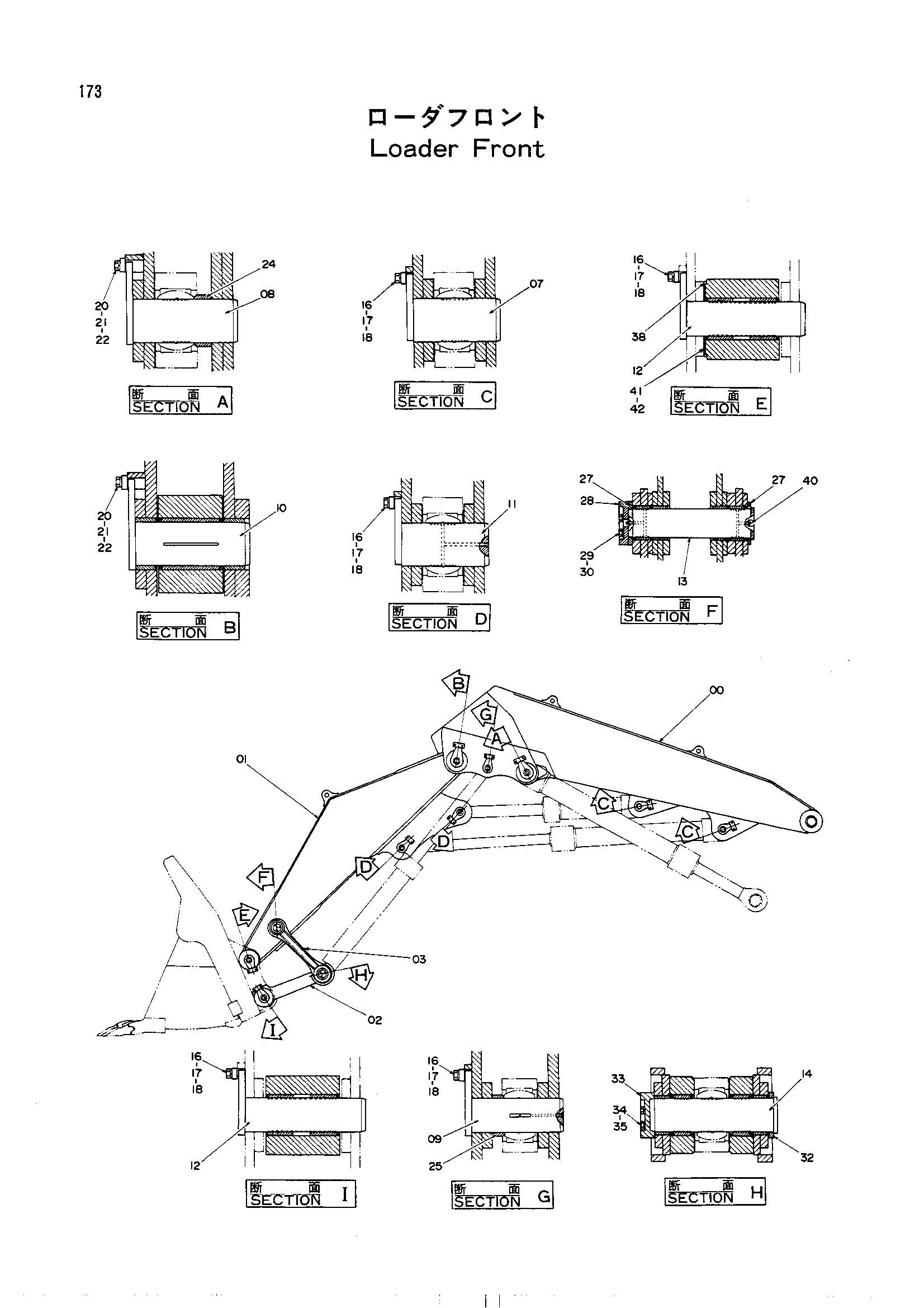

Заводская схема «Передний <погрузчик>» для HITACHI UH501. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9043810 | Стрела (погрузчик) | 1 |
| 01 | 9043811 | Рукоять (погрузчик) | 1 |
| 02 | 9043812 замена: 9064511 | Линк.а в сборе | 2 |
| 02 | 9064511 | Линк.а в сборе | 2 |
| 03 | 9043807 замена: 9062938 | Линк.б в сборе | 4 |
| 03 | 9043807 | Линк.б в сборе | 4 |
| 03 | 9062938 | Линк.б в сборе | 4 |
| 03 | 9062938 | Линк.б в сборе | 4 |
| 07 | 9715576 | Палец | 2 |
| 08 | 9715575 | Палец | 2 |
| 09 | 9715577 | Палец | 2 |
| 10 | 9715578 | Палец | 2 |
| 11 | 9715579 | Палец | 2 |
| 12 | 9715580 | Палец | 4 |
| 13 | 3023283 | Палец | 2 |
| 14 | 3023282 | Палец | 2 |
| 16 | 4122729 | Пластина | 10 |
| 17 | M112045 | Болт | 20 |
| 18 | A590920 | Пружинная шайба | 20 |
| 20 | 4129805 | Пластина | 4 |
| 21 | M112456 | Болт | 8 |
| 22 | A590924 | Пружинная шайба | 8 |
| 24 | 4129803 | Проставка | 2 |
| 25 | 4129804 | Проставка | 2 |
| 27 | 4074002 | Пластина | 4 |
| 28 | 4085810 | Ограничитель | 2 |
| 29 | M111645 | Болт | 6 |
| 30 | A590916 | Пружинная шайба | 6 |
| 32 | 4040931 | Шайба | 2 |
| 33 | 4105888 | Ограничитель | 2 |
| 34 | M111645 | Болт | 6 |
| 35 | A590916 | Пружинная шайба | 6 |
| 38 | 4129741 | Уплотнительное кольцо | 2 |
| 40 | J75481 | Штуцер | 4 |
| 41 | 4173485 | Регулировочная шайба 2.3 | 2 |
| 41 | 4173485 | Регулировочная шайба 2.3 | 1 |
| 42 | 4191280 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH501 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
