Механизм натяжения (2) — HITACHI UH30

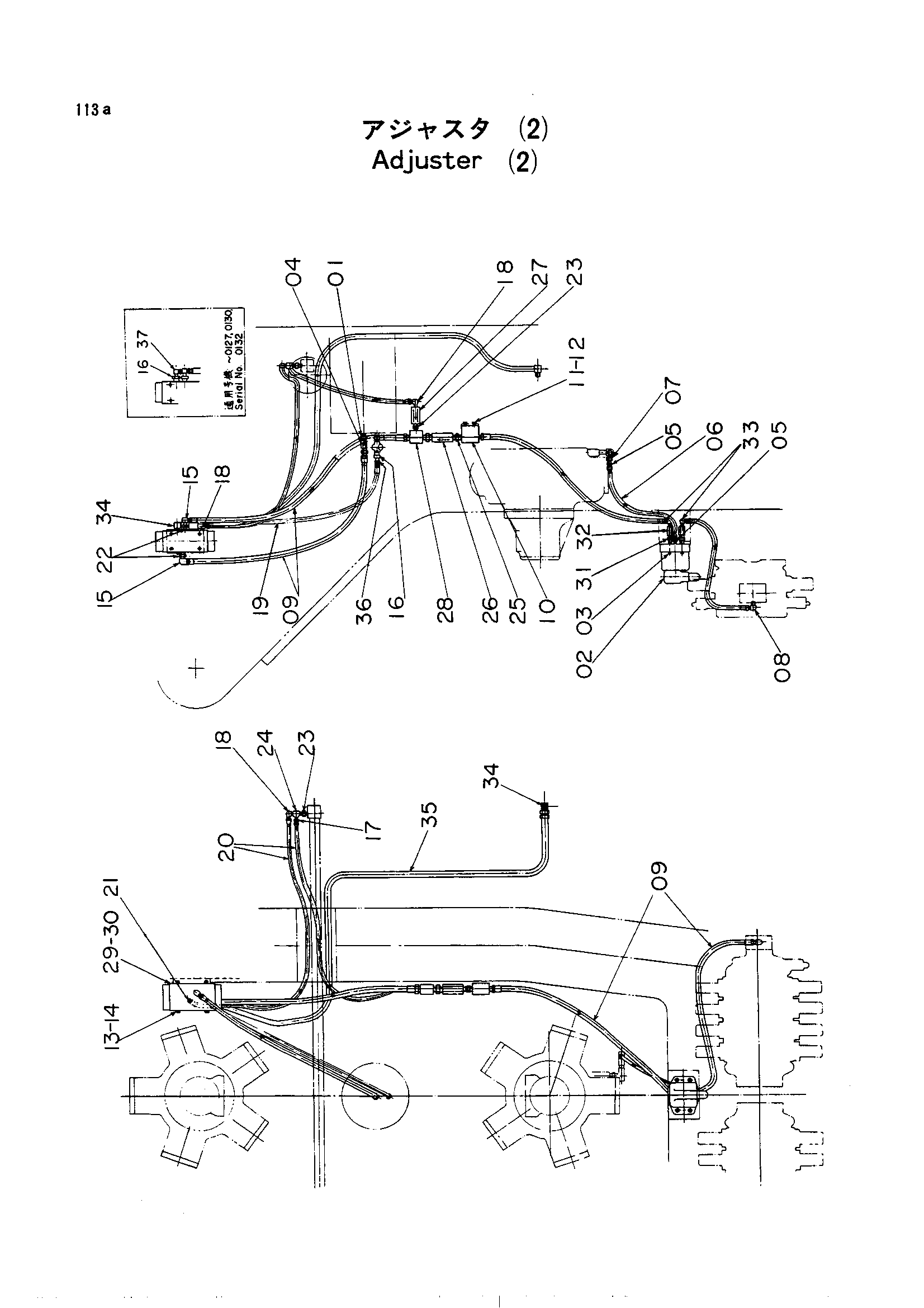

Заводская схема «Механизм натяжения (2)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4511694	Адаптер	1
01	94-1901	Адаптер	1
02	4032895 замена: 4144994	Клапан редукинг	1
02	4144994	Клапан	1
03	M351022	Болт с внутренним шестигранником	4
04	94-0676	Разъём S	1
05	4506343	Адаптер	2
05	94-1301	Адаптер	2
06	4512113	Шланг	1
07	94-1608	Переходник	1
08	94-0631	Угловой штуцер	1
09	4041281 замена: 4055250	Шланг	4
09	4041281 замена: 94-1402	Шланг	5
09	4055250	Шланг	4
10	4041284	Разъём	1
11	M111020	Болт	2
12	A590910	Пружинная шайба	2
13	M200801	Болт	4
14	A590908	Пружинная шайба	4
15	94-0631	Угловой штуцер	2
15	94-1402	Угловой штуцер	2
15	94-1608	Переходник	2
16	94-1608	Переходник	2
16	94-1608	Переходник	2
17	4506343 замена: 94-1301	Адаптер	1
17	94-1301	Адаптер	1
18	4506344 замена: 94-1401	Угловой штуцер	3
18	94-1401	Угловой штуцер	3
19	4509866	Шланг: нейлоновый	1
19	4509866	Шланг: нейлоновый	1
19	4509866	Шланг: нейлоновый	1
20	4509868	Шланг	2
21	94-2024	Пробка	1
22	94-1602	Переходник	2
23	94-1701	Адаптер	2
24	94-0660	Тройник	1
25	94-1703	Адаптер	2
26	4032859	Обратный клапан	1
27	4014495	Обратный клапан	1
28	4052269	Тройник	1
29	4041280 замена: 4109190	Клапан	1
29	4109190	Клапан	1
30	0149501	Корпус в сборе	1
30	4061757	Корпус в сборе	1
31	94-1702	Адаптер	2
32	94-0676	Разъём S	2
33	94-0631	Угловой штуцер	2
33	94-1402	Угловой штуцер	2
34	94-1403	Угловой штуцер	2
35	4054223	Резиновый шланг	1
36	4506343 замена: 94-1301	Адаптер	1
36	94-1301	Адаптер	1
36	94-1301	Адаптер	1
36	94-1301	Адаптер	1
37	4506344 замена: 94-1401	Угловой штуцер	1
37	94-1401	Угловой штуцер	1
37	94-1401	Угловой штуцер	1
37	94-1401	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
