Стояночный тормозной клапан — HITACHI UH30

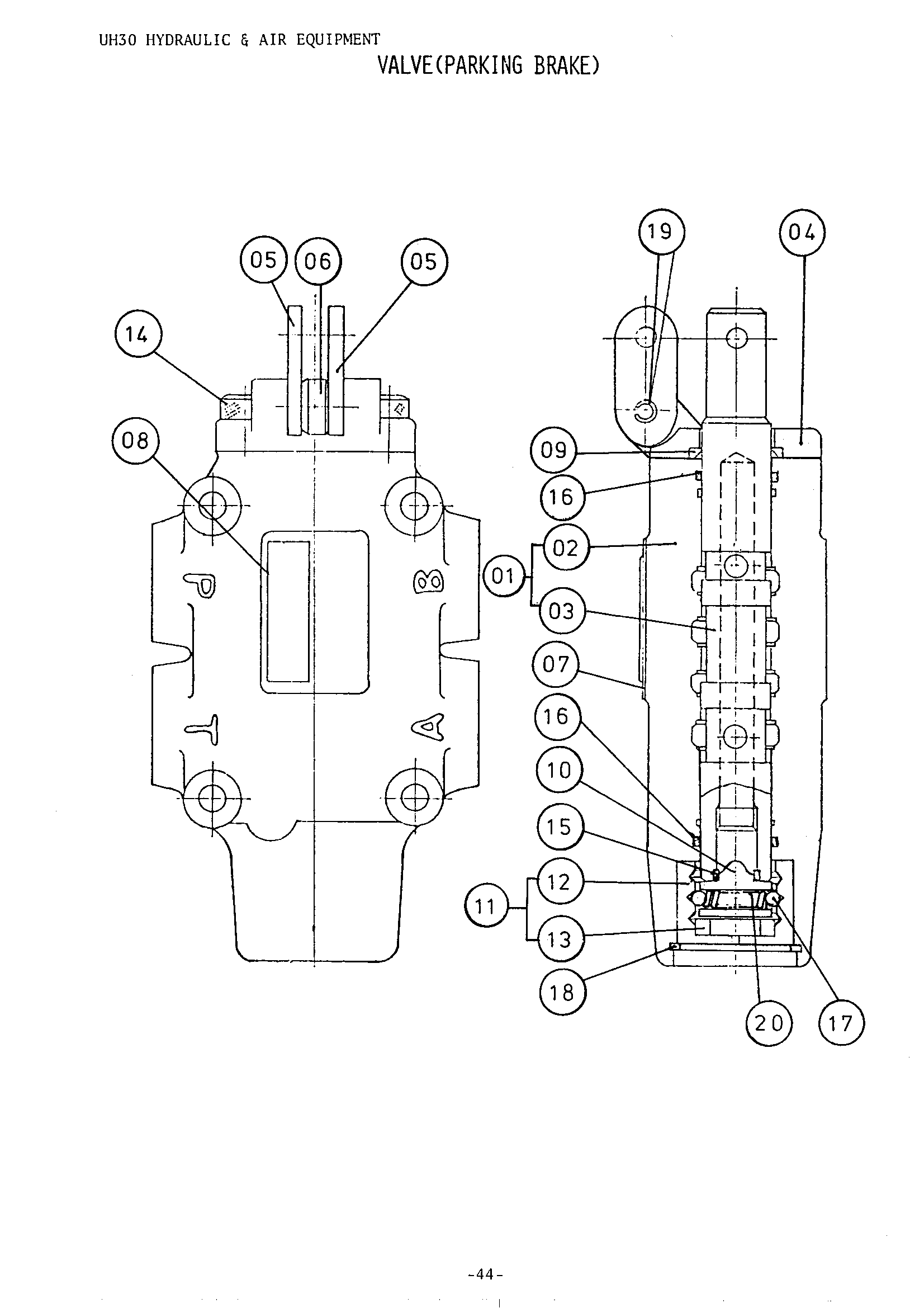

Заводская схема «Стояночный тормозной клапан» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040909 | Клапан | 1 | |
| 01 | 4050365 | Корпус-в сборе | 1 |
| 04 | 4042051 | Кронштейн | 1 |
| 05 | 4042052 | Пластина | 1 |
| 06 | 4042053 | Втулка | 1 |
| 09 | 4042054 | Кеепер пыль | 1 |
| 10 | 4050358 | Ограничитель | 1 |
| 11 | 4050366 | Детент-в сборе | 1 |
| 14 | M340616 | Болт с внутренним шестигранником | 2 |
| 15 | 984618 | Уплотнительное кольцо | 1 |
| 16 | 984338 | Уплотнительное кольцо | 2 |
| 17 | 4042059 | Шарик | 2 |
| 18 | 446751 | Стопорное кольцо | 1 |
| 19 | 4508586 | Палец, пружина | 1 |
| 20 | 4042058 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
