Обратная лопата ковш (2.5)(удлинённый стрела) — HITACHI UH30

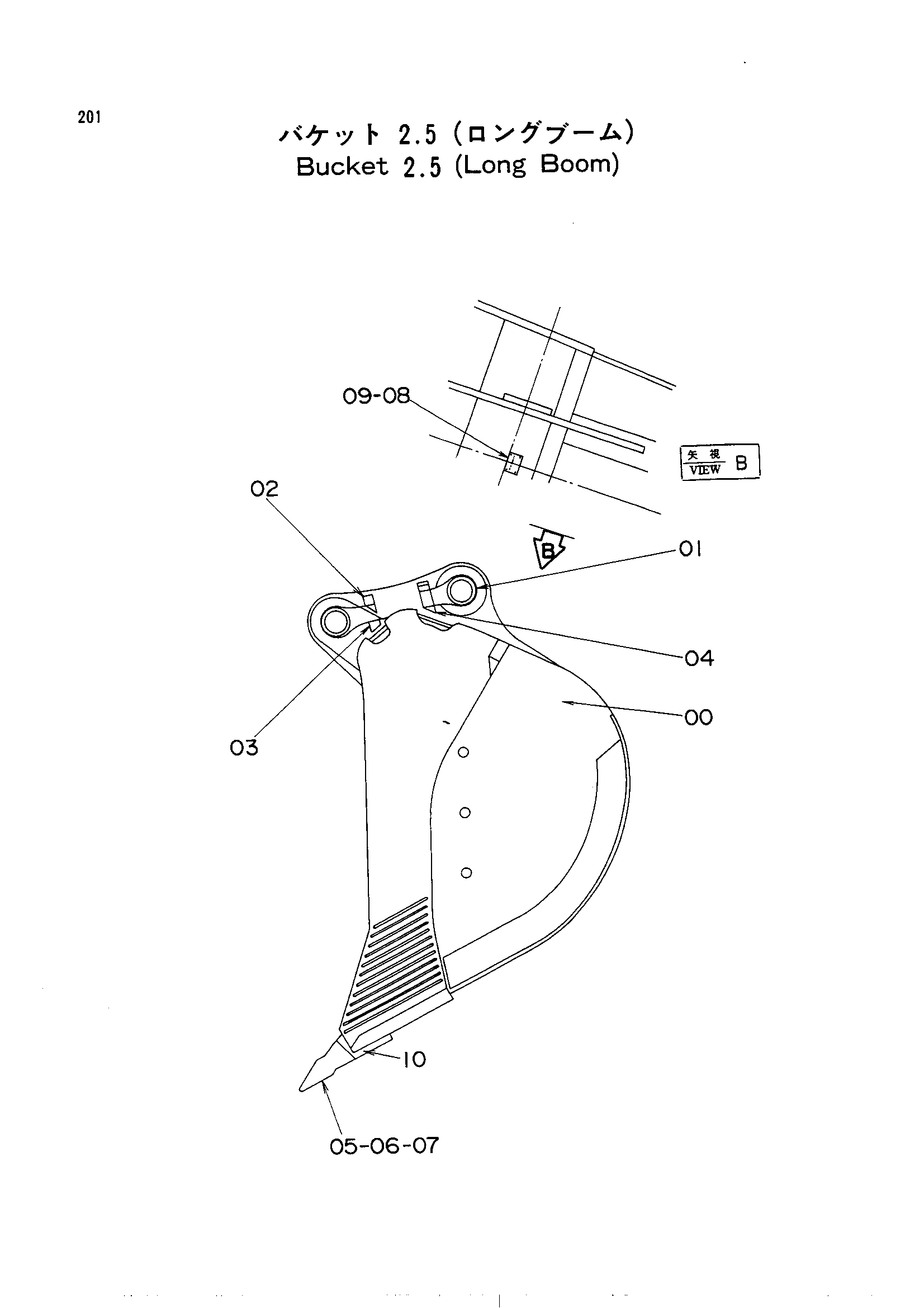

Заводская схема «Обратная лопата ковш (2.5)(удлинённый стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9030309 | Ковш в сборе | 1 | |
| 00 | 5000784 | Ковш | 1 |
| 01 | 4094170 | Втулка | 4 |
| 02 | 4094552 | Ограничитель | 1 |
| 03 | 4094553 | Ограничитель | 1 |
| 04 | 4094554 | Ограничитель | 1 |
| 05 | 4508408 | Зуб наконечник | 5 |
| 06 | 4508409 замена: 4512760 | Резиновый фиксатор | 5 |
| 06 | 4508409 замена: 4512761 | Резиновый фиксатор | 5 |
| 06 | 4512761 | Палец | 5 |
| 07 | 4508410 замена: 4512760 | Стопорный палец | 5 |
| 07 | 4508410 замена: 4512761 | Стопорный палец | 6 |
| 07 | 4512760 | Палец | 5 |
| 08 | 4058497 | Информационная табличка | 1 |
| 09 | M492564 | Приводной винт | 4 |
| 10 | 4057774 | Адаптер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
