Каталог запчастей HITACHI
Обратная лопата ковш (3.0) — HITACHI UH30

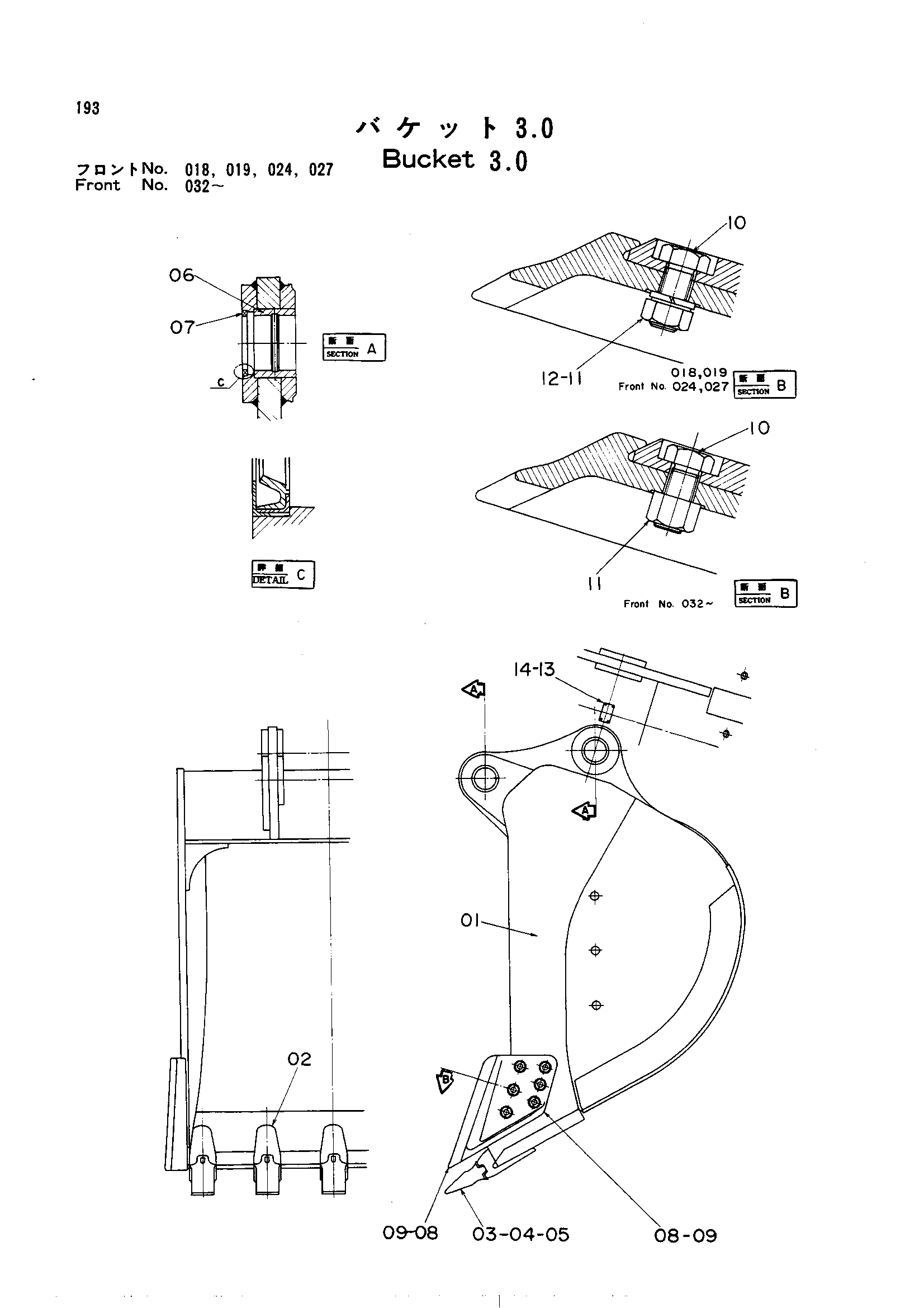

Заводская схема «Обратная лопата ковш (3.0)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9037700 замена: 9041088 | Ковш в сборе | 1 | |
| 9037700 | Ковш в сборе | 1 | |
| 9037700 | Ковш в сборе | 1 | |
| 9037700 | Ковш в сборе | 1 | |
| 9041088 | Ковш в сборе | 1 | |
| 01 | 5001010 | Ковш | 1 |
| 01 | 6004401 замена: 5001010 | Ковш | 1 |
| 01 | 6004401 | Ковш | 1 |
| 01 | 6004401 | Ковш | 1 |
| 01 | 6004401 | Ковш | 1 |
| 02 | 4057774 | Адаптер | 5 |
| 02 | 4057774 | Адаптер | 5 |
| 02 | 4057774 | Адаптер | 5 |
| 02 | 4057774 | Адаптер | 5 |
| 02 | 4121658 | Адаптер | 5 |
| 03 | 4096412 | Наконечник зуб (для скальный) | 5 |
| 03 | 4121659 | Коронка зуба | 5 |
| 03 | 4508408 замена: 4095684 | Коронка зуба | 5 |
| 03 | 4508408 | Коронка зуба | 5 |
| 03 | 4508408 | Коронка зуба | 5 |
| 03 | 4508408 | Коронка зуба | 5 |
| 04 | 4096414 | Резиновый фиксатор | 5 |
| 04 | 4508409 | Резиновый фиксатор | 5 |
| 04 | 4508409 | Резиновый фиксатор | 5 |
| 04 | 4508409 | Резиновый фиксатор | 5 |
| 04 | 4508409 | Резиновый фиксатор | 5 |
| 05 | 4096413 | Стопорный палец | 5 |
| 05 | 4096413 | Стопорный палец | 5 |
| 05 | 4508410 | Стопорный палец | 5 |
| 05 | 4508410 | Стопорный палец | 5 |
| 05 | 4508410 | Стопорный палец | 5 |
| 06 | 4102695 | Втулка | 4 |
| 07 | 4111173 | Пылезащитное уплотнение | 4 |
| 08 | 2013454 | Боковой резец | 1 |
| 08 | 2500622 замена: 2014735 | Боковой резец | 1 |
| 08 | 2500622 | Боковой резец | 1 |
| 08 | 2500622 | Боковой резец | 1 |
| 08 | 2500622 | Боковой резец | 1 |
| 09 | 2013453 | Боковой резец | 1 |
| 09 | 2500623 | Боковой резец | 1 |
| 09 | 2500623 | Боковой резец | 1 |
| 09 | 2500623 | Боковой резец | 1 |
| 09 | 2500623 | Боковой резец | 1 |
| 10 | M123071 | Болт | 12 |
| 10 | M123071 | Болт | 12 |
| 10 | M123071 | Болт | 12 |
| 10 | M123071 | Болт | 12 |
| 10 | M123080 | Болт | 12 |
| 11 | 4118947 | Гайка | 12 |
| 11 | M513024 | Гайка | 12 |
| 11 | M513024 | Гайка | 12 |
| 11 | M513024 | Гайка | 12 |
| 11 | M513024 | Гайка | 12 |
| 12 | A590930 | Пружинная шайба | 12 |
| 12 | A590930 | Пружинная шайба | 12 |
| 12 | A590930 | Пружинная шайба | 12 |
| 12 | A590930 | Пружинная шайба | 12 |
| 13 | 4058497 | Информационная табличка | 1 |
| 14 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
