Управление двигателем — HITACHI UH30

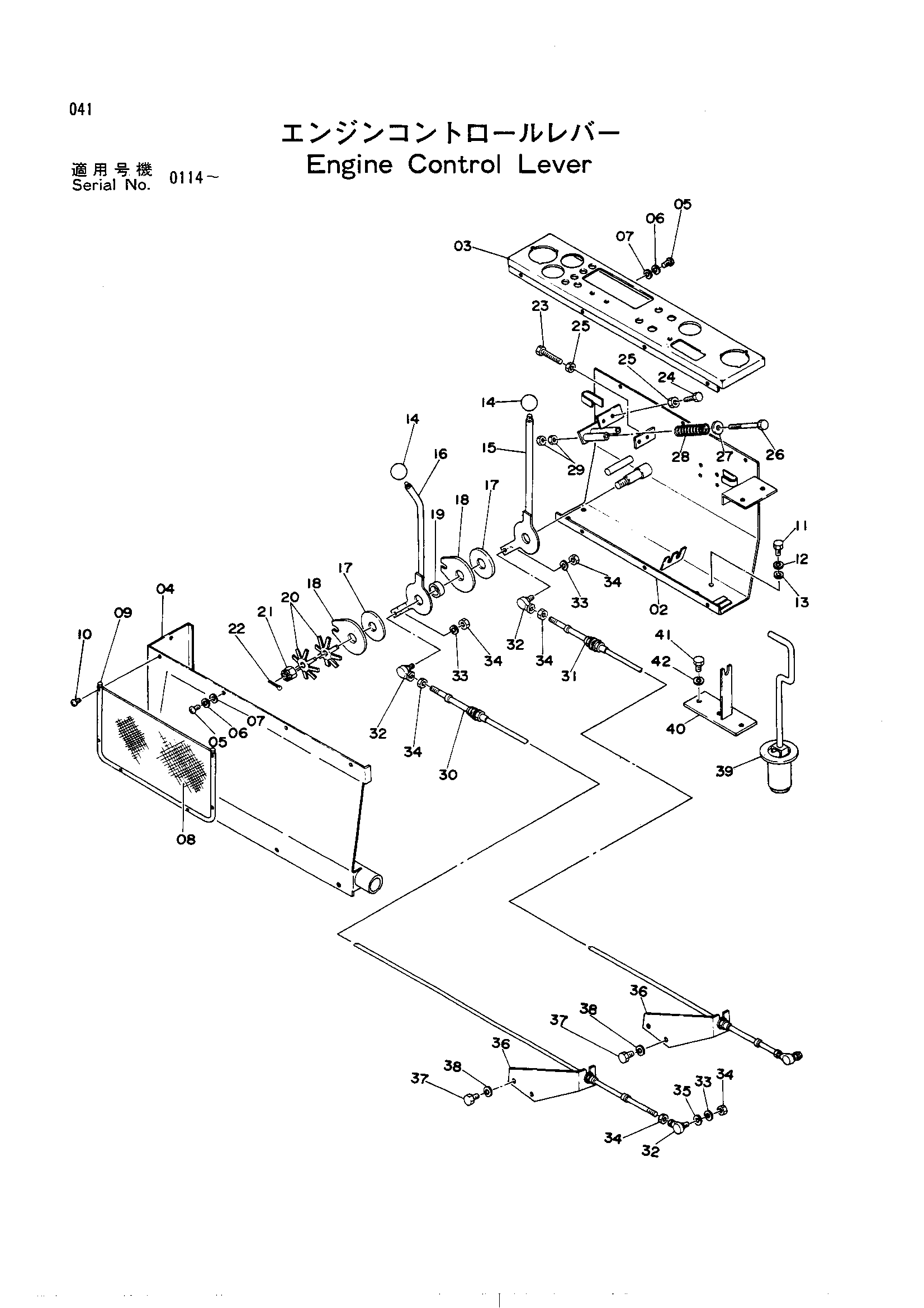

Заводская схема «Управление двигателем» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7003729	Стойка	1
02-10	9016057	Измеритель плата	1
02-10	9045879	Измеритель плата	1
03	7003730	Панель	1
03	7011792	Панель	1
04	2005520	Крышка	1
05	M430613	Винт	11
06	A590906	Пружинная шайба	11
07	A590106	Шайба	11
08	4507582	Поккет	1
09	4507583	Направляющая	1
10	4510986	Винт	4
11	M111016	Болт	4
12	A590910	Пружинная шайба	4
13	A590110	Шайба	4
14	499845	Рукоятка	2
15	8007018	Рычаг	1
16	8006557	Рычаг	1
17	428770	Диск	2
18	4053155	Пластина	2
19	4055604	Проставка	1
20	4502974	Пружина флусх	2
21	M631619	Гайка	1
22	A764032	Шплинт	1
23	M161056	Болт	2
24	M111032	Болт	2
25	M501008	Гайка	4
26	M111004	Болт	2
27	4053156	Держатель пружина	2
28	4034521	Пружина	2
29	M501008	Гайка	4
30	4053234	Трос управления	1
31	4053235	Трос управления	1
32	4056016	Соединение	4
33	A590905	Пружинная шайба	4
34	M500504	Гайка	8
35	A590105	Шайба	2
36	3008434	Кронштейн	2
37	M111020	Болт	4
38	A590910	Пружинная шайба	4
39	9704802	Блокировка поворот	1
40	9704659	Кронштейн	1
41	M111016	Болт	2
42	A590910	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
