Стандарт рукоять в сборе (3.5M) — HITACHI UH30

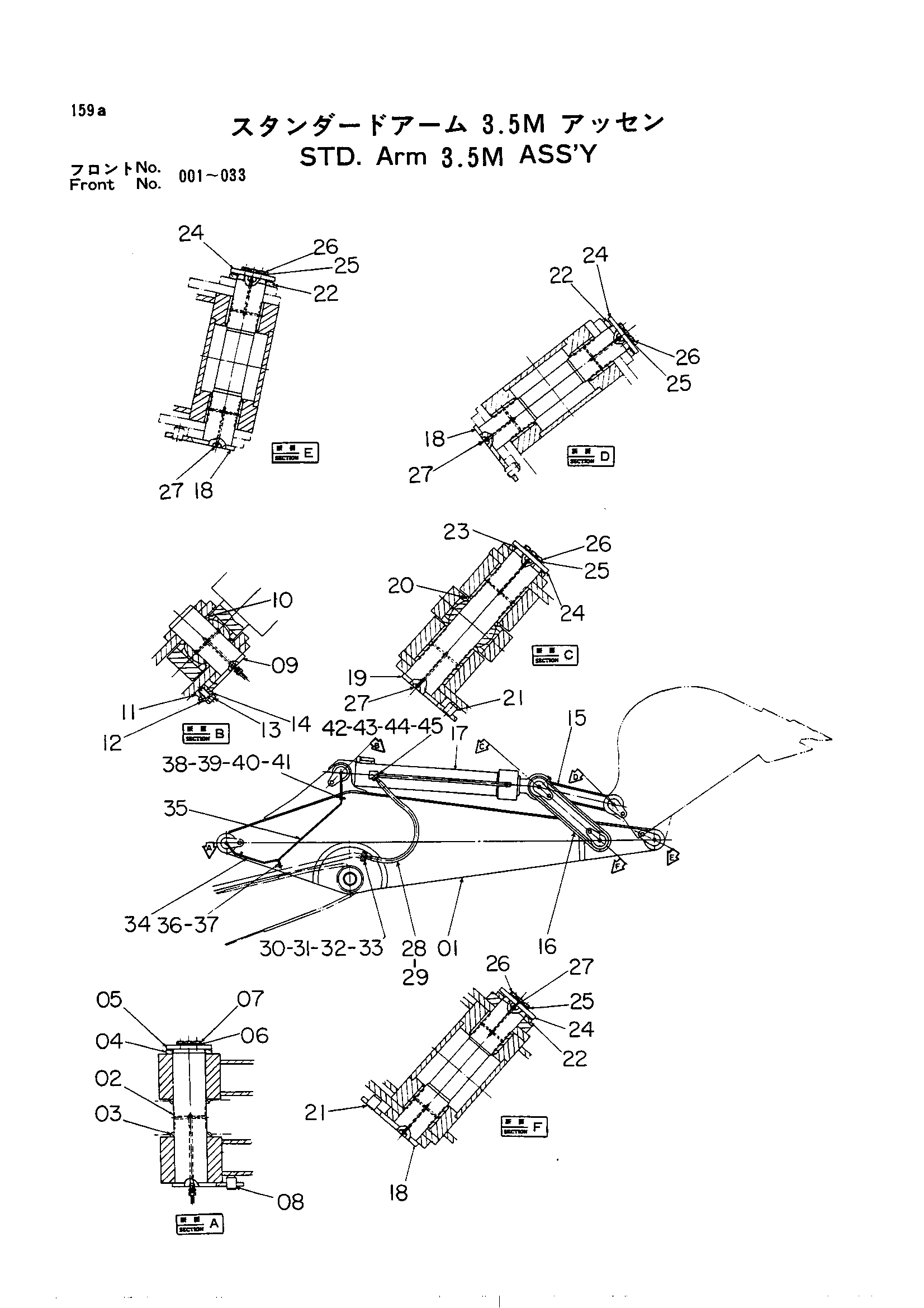

Заводская схема «Стандарт рукоять в сборе (3.5M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9014256	Рукоять 3.5M в сборе	1
02	8005799	Палец	1
03	4041056	Шайба	2
04	4040931	Шайба	1
05	4040929	Ограничитель	1
06	A590916	Пружинная шайба	3
07	M121650	Болт	3
08	4038603	Ограничитель	1
09	8004772	Палец	1
09	8008950	Палец	1
10	4041056	Шайба	2
11	4509167	Шайба	1
12	4510418	Проставка	1
13	M112450	Болт	1
14	A590924	Пружинная шайба	1
15	9014257 замена: 9027515	Тяга A в сборе	1
15	9027515	Тяга A в сборе	1
16	7003182	Тяга	2
17	4046860	Гидроцилиндр ковша	1
18	8005800	Палец	3
19	8005801	Палец	1
20	4048537	Шайба	2
21	4038603	Ограничитель	2
22	4040930	Шайба	3
23	4040932	Шайба	1
24	4040929	Ограничитель	4
25	A590916	Пружинная шайба	12
26	M121650	Болт	12
27	J75481	Штуцер	8
28	4053564 замена: 4055104	Шланг	2
28	4053564 замена: 4059816	Шланг	2
28	4059816	Шланг	2
28	4086352	Шланг	2
29	4055104	Защитный кожух	2
30	4508805	Уплотнительное кольцо	2
30	4510168 замена: 4508805	Уплотнительное кольцо	2
30	4510169	Уплотнительное кольцо	2
31	4075854	Фланец	4
31	4510180	Разъёмный фланец	4
32	A590012 замена: A590912	Пружинная шайба	8
32	A590912	Пружинная шайба	8
32	A590916	Пружинная шайба	8
33	M351240	Болт с внутренним шестигранником	8
33	M351663	Болт с внутренним шестигранником	8
34	3007116 замена: 3008952	Трубка	1
34	3008952	Трубка	1
35	3006398 замена: 3008951	Трубка	1
35	3008951	Трубка	1
36	4507113	Ниппель	4
37	4026393	Кольцо: вставка	4
38	4032160	Хомут	2
39	4032161	Резиновая прокладка	2
40	M111225	Болт	2
41	A590012 замена: A590912	Пружинная шайба	2
41	A590912	Пружинная шайба	2
42	4508805	Уплотнительное кольцо	2
42	4510168 замена: 4508805	Уплотнительное кольцо	2
43	4075853	Фланец	4
43	4510180 замена: 4075853	Разъёмный фланец	4
43	4510180 замена: M351245	Разъёмный фланец	4
44	A590012 замена: A590912	Пружинная шайба	8
44	A590912	Пружинная шайба	8
45	M351240	Болт с внутренним шестигранником	8
45	M351245	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
