Гидробак — HITACHI UH30

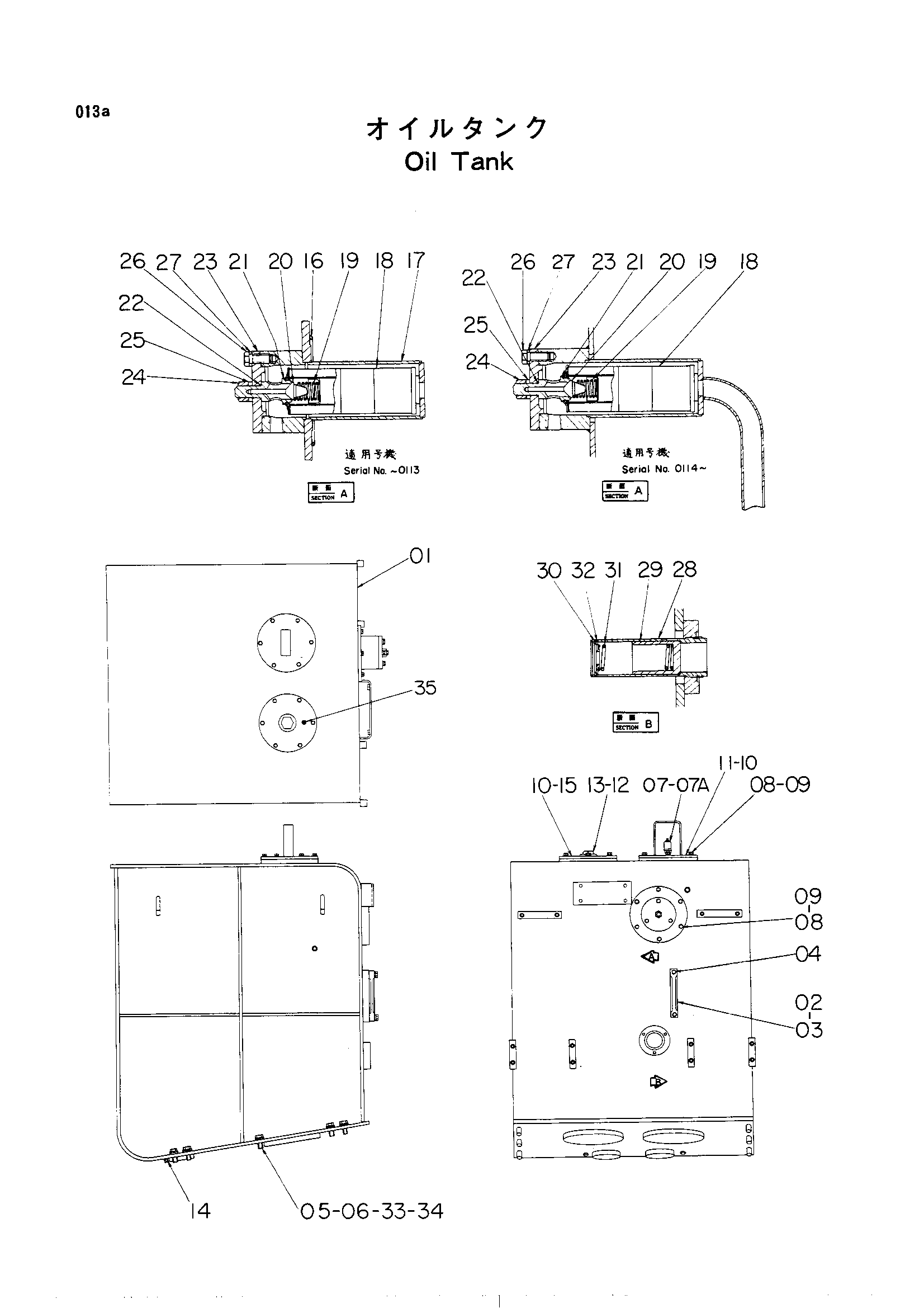

Заводская схема «Гидробак» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000184 | Гидробак | 1 |
| 01 | 5000407 | Гидробак | 1 |
| 01 | 5001365 | Гидробак | 1 |
| 02 | 4503453 | Указатель | 1 |
| 03 | 3007616 замена: 8016441 | Указатель уровня | 1 |
| 03 | 435538 | Указатель уровня | 1 |
| 03 | 8016441 | Указатель уровня | 1 |
| 04 | 449558 | Уплотнительная шайба | 4 |
| 04 | 4507118 | Уплотнительная шайба | 4 |
| 05 | M111640 | Болт | 6 |
| 05 | M111640 | Болт | 10 |
| 06 | A590016 замена: A590910 | Пружинная шайба | 6 |
| 06 | A590916 | Пружинная шайба | 10 |
| 07 | 4508597 | Клапан | 1 |
| 07A | 4163653 | Крышка | 1 |
| 08 | M111025 | Болт | 18 |
| 09 | A590010 замена: A590910 | Пружинная шайба | 18 |
| 10 | A810160 | Уплотнительное кольцо | 2 |
| 10 | A810165 | Уплотнительное кольцо | 2 |
| 11 | 8004761 | Крышка | 1 |
| 11 | 8025249 | Крышка | 1 |
| 12 | 4513411 | Пробка | 1 |
| 12 | J75314 | Пробка | 1 |
| 13 | 449916 | Манжета | 1 |
| 14 | 447483 | Пробка | 2 |
| 15 | 8003465 замена: 8007484 | Крышка | 1 |
| 15 | 8007484 | Крышка | 1 |
| 15 | 8025331 | Крышка | 1 |
| 16 | A810165 | Уплотнительное кольцо | 1 |
| 16-27 | 9015755 | Фильтр масляный в сборе | 1 |
| 17 | 7501449 | Корпус | 1 |
| 18 | 315041 | Фильтрующий элемент | 1 |
| 19 | 443466 | Пружина сжатия | 1 |
| 20 | 438814 | Клапан | 0 |
| 21 | 4003844 | Сиденье клапан | 1 |
| 22 | 954493 | Уплотнительное кольцо | 1 |
| 23 | 455898 | Крышка | 1 |
| 24 | M501815 | Гайка | 1 |
| 25 | A590018 замена: A590918 | Пружинная шайба | 1 |
| 25 | A590918 | Пружинная шайба | 1 |
| 26 | M101232 | Болт | 3 |
| 27 | A590012 замена: A590912 | Пружинная шайба | 3 |
| 27 | A590912 | Пружинная шайба | 3 |
| 28 | 322817 | Корпус | 1 |
| 28-32 | 9015756 | Предохранительный клапан | 1 |
| 29 | 451932 | Клапан | 1 |
| 30 | 991721 | Стопорное кольцо | 1 |
| 31 | 4510138 | Пружина | 1 |
| 32 | 4510140 | Сиденье: пружина | 1 |
| 33 | 4050600 | Регулировочная шайба | 6 |
| 33 | 4050600 | Регулировочная шайба | 10 |
| 34 | A590116 | Шайба | 6 |
| 34 | A590116 | Шайба | 10 |
| 35 | 4094354 | Кран | 1 |
| 35 | 447483 замена: 4094354 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
