Рычаг управления — HITACHI UH30

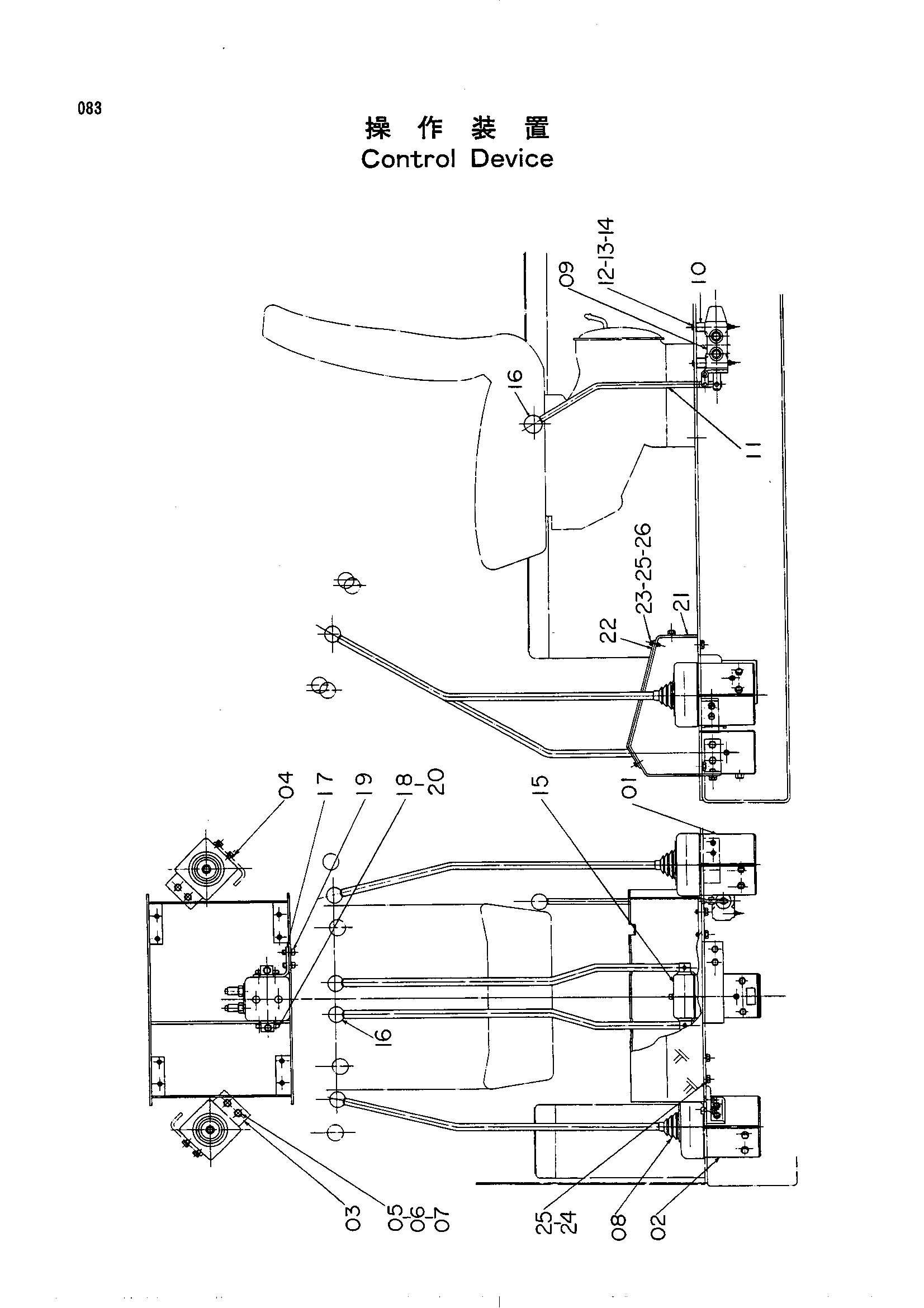

Заводская схема «Рычаг управления» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9402725 | Пилотный клапан L | 1 |
| 02 | 9402726 | Пилотный клапан R | 1 |
| 03 | 4056889 | Кронштейн | 2 |
| 03 | 4510949 | Кронштейн | 2 |
| 04 | M211020 | Болт | 8 |
| 05 | M111025 | Болт | 4 |
| 06 | A590010 замена: A590910 | Пружинная шайба | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 07 | M501008 | Гайка | 4 |
| 07 | M511008 замена: M501008 | Гайка | 4 |
| 08 | 3501504 | Защитный чехол | 2 |
| 09 | 4040909 | Клапан | 1 |
| 10 | 4053200 | Блок | 2 |
| 10 | 4510997 замена: 4053200 | Блок | 2 |
| 11 | 3502190 | Рычаг | 1 |
| 12 | 4510998 замена: M200690 | Болт | 4 |
| 12 | M200690 | Болт | 4 |
| 13 | M500605 | Гайка | 4 |
| 14 | A590006 замена: A590906 | Пружинная шайба | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | 9402724 | Пилотный клапан T | 1 |
| 16 | 445412 замена: 499845 | Рукоятка | 3 |
| 16 | 499845 | Рукоятка | 3 |
| 17 | 4510960 | Кронштейн | 1 |
| 18 | M211020 | Болт | 4 |
| 19 | M111020 | Болт | 2 |
| 20 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 20 | A590910 | Пружинная шайба | 6 |
| 21 | 7002205 | Кронштейн | 1 |
| 22 | 4036427 замена: 4056879 | Пластина | 1 |
| 22 | 4056879 | Пластина | 1 |
| 23 | M111022 | Болт | 4 |
| 24 | M111020 | Болт | 8 |
| 25 | A590010 замена: A590910 | Пружинная шайба | 12 |
| 25 | A590910 | Пружинная шайба | 12 |
| 26 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
