Каталог запчастей HITACHI
Гусеничная рама — HITACHI UH30

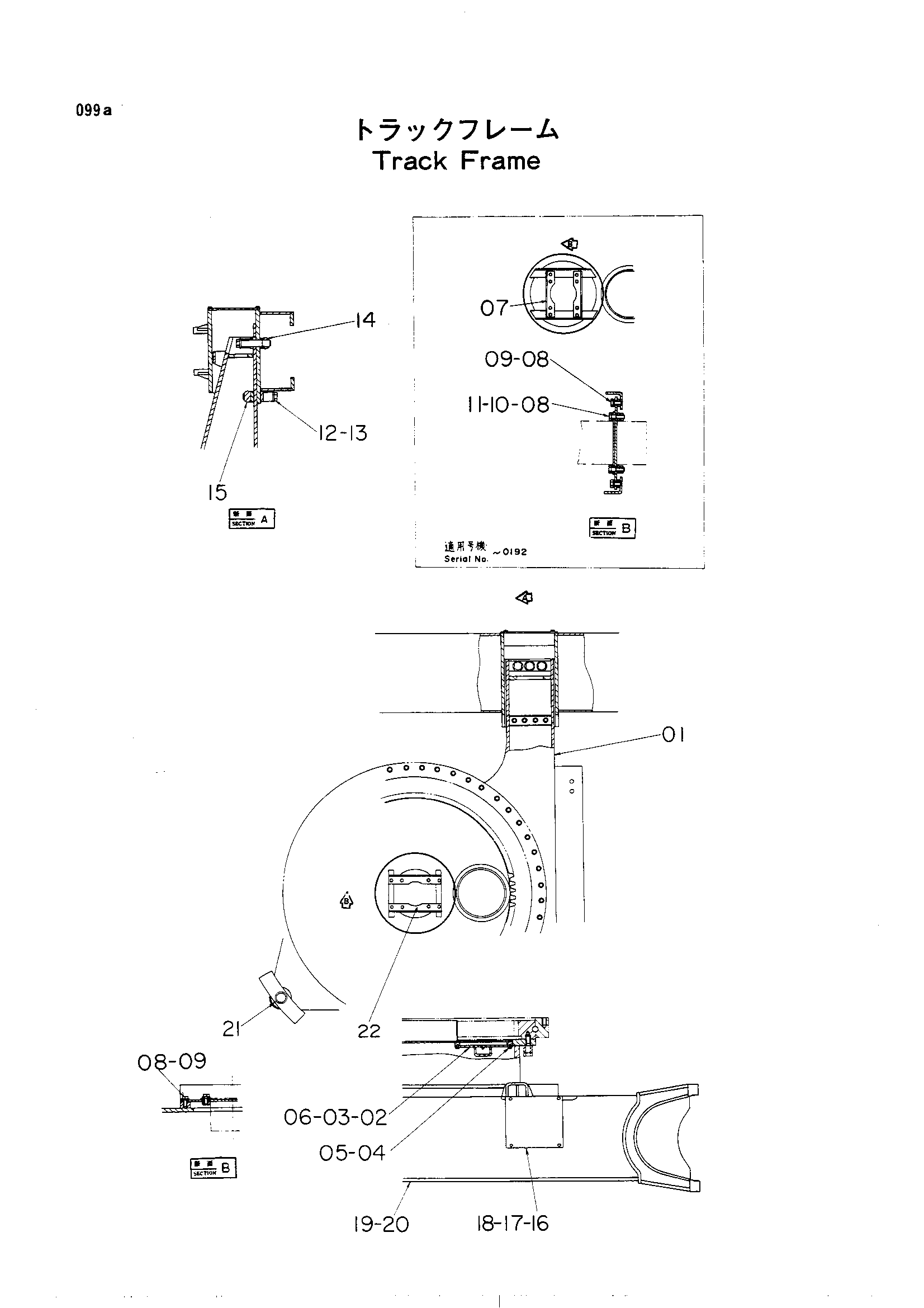

Заводская схема «Гусеничная рама» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000462 | Гусеничная рама | 1 |
| 01 | 5000607 | Гусеничная рама | 1 |
| 01 | 7001880 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7003055 | Гусеничная рама | 1 |
| 01 | 7004346 | Гусеничная рама | 1 |
| 01 | 7004346 | Гусеничная рама | 1 |
| 01 | 7004650 | Гусеничная рама | 1 |
| 02 | 4504739 | Крышка | 1 |
| 02 | 8005544 | Крышка | 1 |
| 03 | A810170 | Уплотнительное кольцо | 1 |
| 04 | M111025 | Болт | 6 |
| 04 | M111225 | Болт | 12 |
| 05 | A590010 замена: A590912 | Пружинная шайба | 6 |
| 05 | A590912 | Пружинная шайба | 12 |
| 06 | 447483 замена: 94-2023 | Пробка | 1 |
| 06 | 94-2023 | Пробка | 1 |
| 07 | 8003644 | Опора | 2 |
| 08 | A590016 замена: A590916 | Пружинная шайба | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | M111632 | Болт | 4 |
| 09 | M111632 | Болт | 8 |
| 09 | M111632 | Болт | 8 |
| 10 | M111650 | Болт | 4 |
| 11 | M501613 | Гайка | 4 |
| 11 | M501613 | Гайка | 8 |
| 12 | 4056615 | Болт | 24 |
| 12 | 4056615 | Болт | 24 |
| 12 | 4063284 | Болт | 28 |
| 12 | M123604 | Болт | 24 |
| 12 | M123604 | Болт | 24 |
| 12 | M123604 | Болт | 24 |
| 12 | M123604 | Болт | 24 |
| 12 | M123604 | Болт | 24 |
| 12 | M123604 | Болт | 24 |
| 13 | 4056616 | Проставка | 24 |
| 13 | 4056616 | Проставка | 24 |
| 13 | 4063285 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 13 | 4513789 | Проставка | 24 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4032731 | Шайба | 4 |
| 14 | 4056619 | Седло винта | 4 |
| 14 | 4056619 | Седло винта | 4 |
| 14 | 4063287 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4032732 | Седло винта | 4 |
| 15 | 4056618 | Седло винта | 4 |
| 15 | 4056618 | Седло винта | 4 |
| 15 | 4063286 | Седло винта | 4 |
| 16 | 4032425 | Крышка | 4 |
| 17 | M111225 | Болт | 16 |
| 18 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 18 | A590912 | Пружинная шайба | 16 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000203 | Рама боковой (левый) | 1 |
| 19 | 5000433 | Рама боковой (левый) | 1 |
| 19 | 5000433 | Рама боковой (левый) | 1 |
| 19 | 5000464 | Рама боковой (левый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000204 | Рама боковой (правый) | 1 |
| 20 | 5000432 | Рама боковой (правый) | 1 |
| 20 | 5000432 | Рама боковой (правый) | 1 |
| 20 | 5000463 | Рама боковой | 1 |
| 21 | 4046930 | Втулка | 1 |
| 22 | 8021264 | Опора | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
