Каталог запчастей HITACHI
Уровень гидроцилиндр <погрузчик> — HITACHI UH30

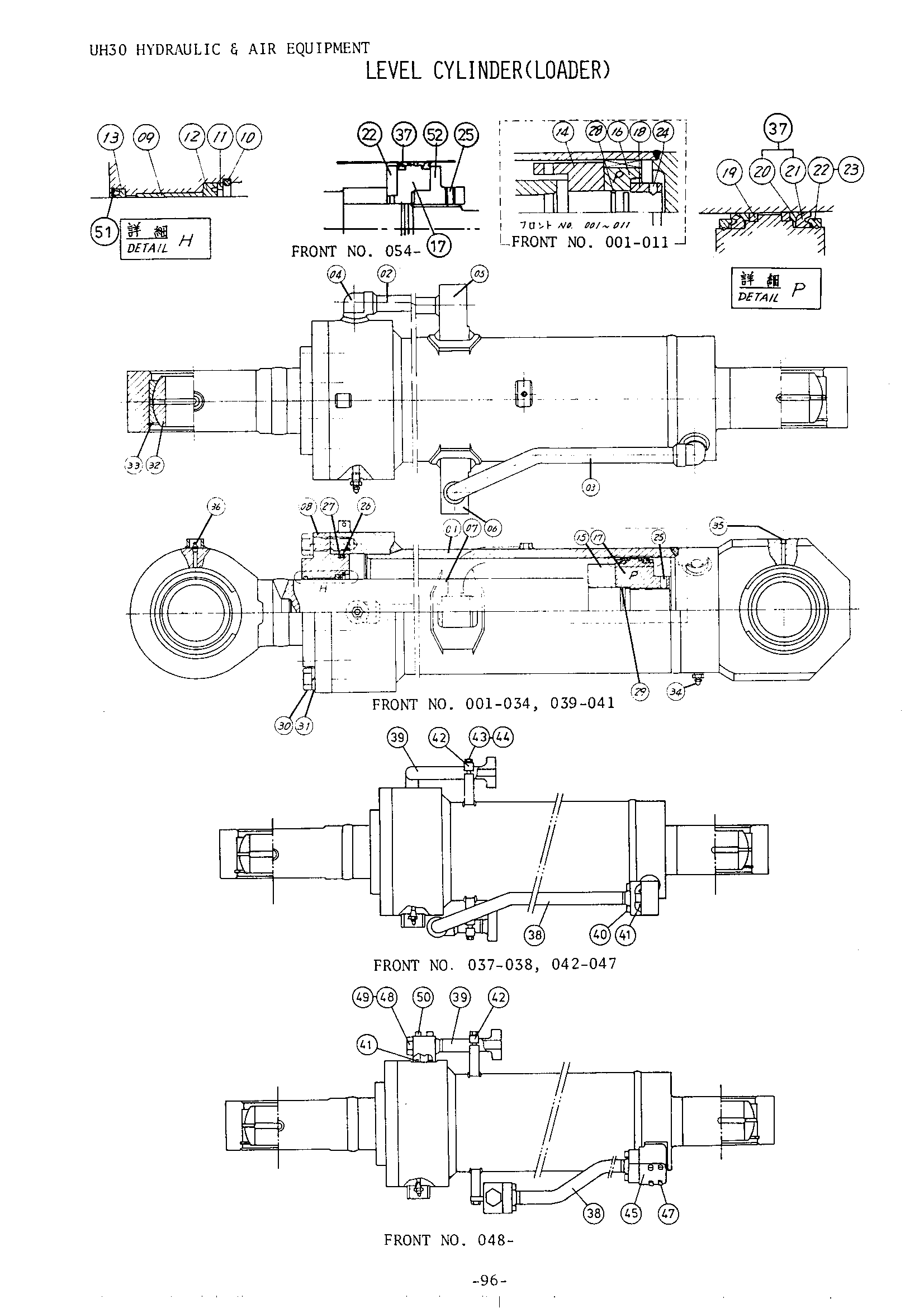

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015272 замена: 3017367 | Гидроцилиндр уровень | 1 | |
| 3015272 | Гидроцилиндр уровень | 1 | |
| 3017367 замена: 3020577 | Гидроцилиндр уровень | 1 | |
| 3020577 | Гидроцилиндр уровень | 1 | |
| 4040157 | Гидроцилиндр уровень | 1 | |
| 4058783 | Гидроцилиндр уровень | 0 | |
| 4058783 замена: 3015272 | Гидроцилиндр уровень | 1 | |
| 01 | 0148901 замена: 0137504 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149002 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149003 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149004 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149005 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149006 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149007 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149008 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149009 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149010 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 4070049 | Трубка гидроцилиндр | 0 |
| 01 | 0148901 замена: 0149001 | Трубка гидроцилиндр | 1 |
| 01 | 3006487 замена: 4077347 | Трубка гидроцилиндр | 1 |
| 01 | 4065549 замена: 0137504 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: 0137505 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: 0148909 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: 0148910 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: 4070049 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: M111245 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: M341045 | Трубка гидроцилиндр | 0 |
| 01 | 4065549 замена: 0148901 | Трубка гидроцилиндр | 1 |
| 01 | 4077347 | Трубка гидроцилиндр | 1 |
| 02 | 4061625 | Трубка | 1 |
| 03 | 4061626 | Трубка | 1 |
| 04 | 4061615 | Угловой штуцер | 2 |
| 05 | 4061668 | Соединение | 1 |
| 06 | 4061669 | Соединение | 1 |
| 07 | 0148902 | Поршень шток | 1 |
| 07 | 3006488 | Поршень шток | 1 |
| 07 | 4065550 | Поршень шток | 0 |
| 07 | 4065550 замена: 0148902 | Поршень шток | 1 |
| 08 | 0161101 | Головка гидроцилиндра | 1 |
| 08 | 4045617 | Головка гидроцилиндра | 1 |
| 08 | 4065531 замена: 0160706 | Головка гидроцилиндра | 1 |
| 08 | 4065531 замена: 4094952 | Головка гидроцилиндра | 1 |
| 08 | 4065531 замена: 0161101 | Головка гидроцилиндра | 1 |
| 09 | 4039622 | Втулка | 1 |
| 10 | 4039629 | Поршень | 1 |
| 11 | 4039624 | Манжета головка | 1 |
| 12 | 4039625 | У-ринг | 1 |
| 12 | 4067224 | У-ринг | 1 |
| 13 | 4045608 | Кольцо випеер | 1 |
| 13 | 4094952 | Кольцо випеер | 1 |
| 14 | 4045603 | Проставка | 1 |
| 15 | 4065551 | Ограничитель | 1 |
| 16 | 4045618 | Поршень | 1 |
| 17 | 0160702 | Поршень | 1 |
| 17 | 4065534 замена: 0160703 | Поршень | 1 |
| 17 | 4065534 замена: 0160704 | Поршень | 1 |
| 17 | 4065534 замена: 0160705 | Поршень | 1 |
| 17 | 4065534 замена: 4045619 | Поршень | 1 |
| 17 | 4065534 замена: 4104480 | Поршень | 1 |
| 17 | 4065534 замена: 0160702 | Поршень | 1 |
| 18 | 4045613 | Гайка | 1 |
| 19 | 4045619 | Поршневое кольцо | 2 |
| 20 | 4038536 замена: 0160703 | Хеел-нйлон | 1 |
| 21 | 4038535 замена: 0160703 | У-ринг | 1 |
| 22 | 0160704 | Держатель у-ринг | 1 |
| 22 | 4045620 | Держатель у-ринг | 2 |
| 23 | 4045635 | Ограничитель | 2 |
| 24 | 4039632 | Винт | 1 |
| 25 | 4059385 | Винт | 1 |
| 25 | 4104480 | Установочный винт | 1 |
| 26 | 4045630 | Уплотнительное кольцо | 1 |
| 26 | 4067091 | Уплотнительное кольцо | 1 |
| 27 | 4045631 | Опорное кольцо | 1 |
| 27 | 4067090 | Опорное кольцо | 1 |
| 28 | 4045634 | Уплотнительное кольцо | 1 |
| 29 | 4059388 | Уплотнительное кольцо | 1 |
| 30 | 0149002 | Болт | 12 |
| 30 | 4036073 | Болт | 12 |
| 31 | 4058711 | Пружинная шайба | 12 |
| 31 | 934297 | Пружинная шайба | 12 |
| 32 | 4045614 | Подшипник SPH. | 2 |
| 33 | 4045607 | Стопорное кольцо | 2 |
| 34 | 4059391 | Воздушный блеедер | 2 |
| 35 | 94-2010 | Пробка | 1 |
| 36 | J75481 | Штуцер | 2 |
| 37 | 0148307 замена: 0160703 | У-ринг | 2 |
| 37 | 0160703 | У-ринг | 1 |
| 38 | 0148909 | Трубка | 1 |
| 38 | 0148909 | Трубка | 1 |
| 38 | 0149005 | Трубка | 1 |
| 39 | 0148910 | Трубка | 1 |
| 39 | 0148910 | Трубка | 1 |
| 39 | 0149006 | Трубка | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 8 |
| 40 | M341045 | Болт с внутренним шестигранником | 8 |
| 41 | 4070049 | Уплотнительное кольцо | 2 |
| 41 | 4070049 | Уплотнительное кольцо | 2 |
| 41 | 4070049 | Уплотнительное кольцо | 4 |
| 42 | 0137504 | Держатель | 1 |
| 42 | 0137504 | Держатель | 2 |
| 42 | 0137504 | Держатель | 2 |
| 43 | M111245 | Болт | 4 |
| 43 | M111245 | Болт | 4 |
| 44 | 0137505 | Стопорная шайба | 2 |
| 44 | 0137505 | Стопорная шайба | 2 |
| 45 | 0149003 | Соединение | 1 |
| 46 | 0149004 | Соединение | 1 |
| 47 | 0149007 | Болт с внутренним шестигранником | 4 |
| 48 | 0149008 | Пробка | 2 |
| 49 | 0149009 | Уплотнительное кольцо | 2 |
| 50 | 0149010 | Болт с внутренним шестигранником | 4 |
| 51 | 0160706 | Стопорное кольцо | 1 |
| 52 | 0160705 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
