Рама — HITACHI UH30

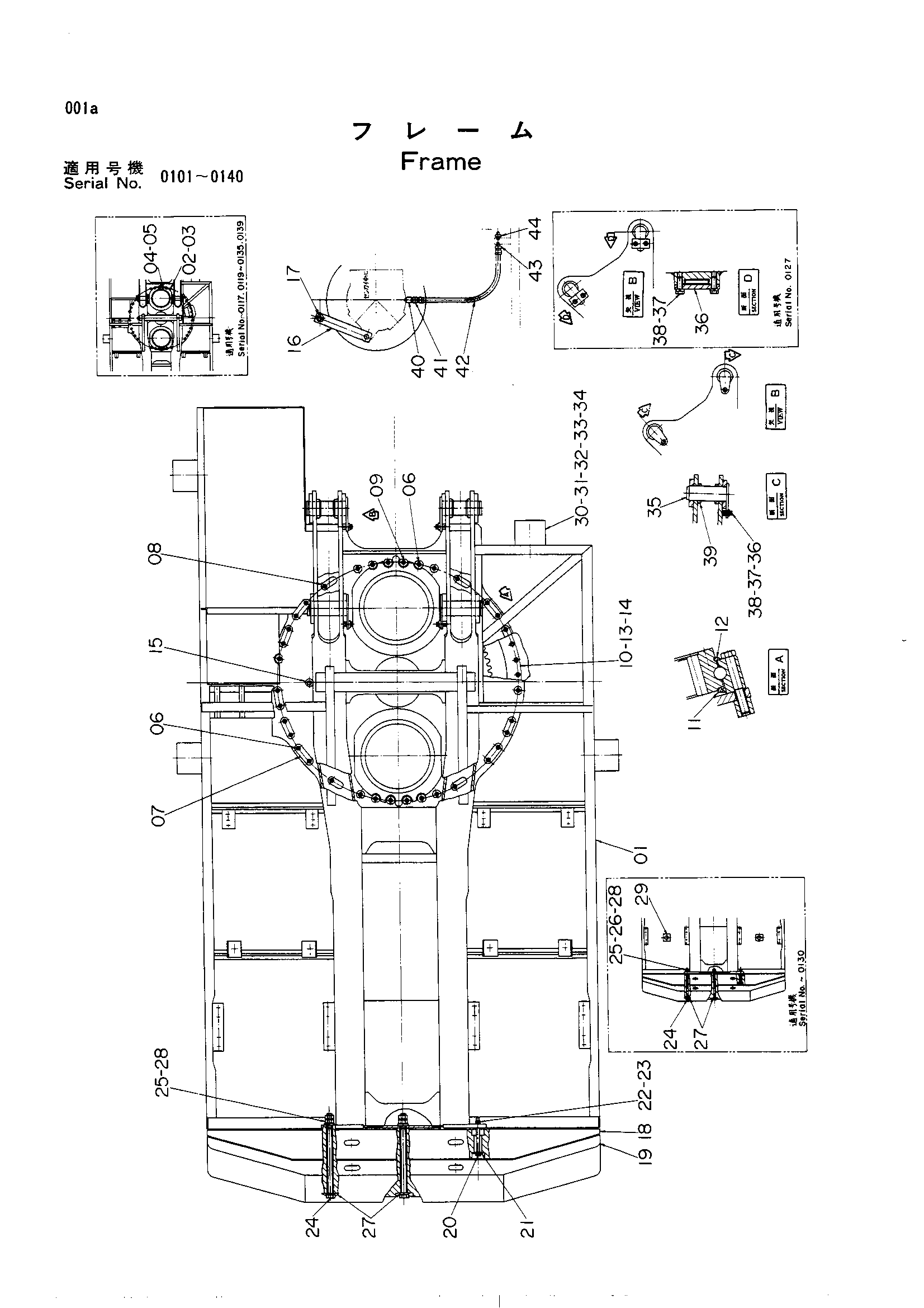

Заводская схема «Рама» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	5000200	Рама основной	1
1	5000424	Рама основной	1
2	M123602	Болт	26
2	M123602	Болт	26
2	M123602	Болт	26
3	4512944	Проставка	26
3	4512944	Проставка	26
3	4512944	Проставка	26
4	M353690	Болт с внутренним шестигранником	8
4	M353690	Болт с внутренним шестигранником	8
4	M353690	Болт с внутренним шестигранником	8
5	4513789	Проставка	8
5	4513789	Проставка	8
5	4513789	Проставка	8
6	4078115	Болт	38
6	4078115	Болт	38
6	4078115	Болт	38
7	4078114	Гайка	10
7	4078114	Гайка	10
7	4078114	Гайка	10
8	4093402	Гайка	4
8	4093402	Гайка	4
8	4093402	Гайка	4
9	4078113	Гайка	14
9	4078113	Гайка	14
9	4078113	Гайка	14
10	3015760	Подшипник. свингкиркле	1
10	3015760	Подшипник. свингкиркле	1
10	3015760	Подшипник. свингкиркле	1
10	4040358	Подшипник. свингкиркле	1
10	4040358	Подшипник. свингкиркле	1
10	4040358	Подшипник. свингкиркле	1
11	4093705	Уплотнение	1
12	4093706	Уплотнение	1
13	M123602	Болт	48
14	4046607	Проставка	48
15	J75200	Пробка	1
16	4504285	Тяга	1
17	M501613	Гайка	2
18	2002887	Противовес	1
19	1000943	Противовес	1
20	4015122	Болт	2
21	411746	Шайба	2
22	A590124	Шайба	2
23	M512419	Гайка	2
24	4073907	Болт	3
24	4511959	Болт	3
25	4073829	Гайка	6
25	4508937	Корончатая гайка	3
26	A768080	Шплинт	3
27	4064339	Шайба	3
27	4064339	Шайба	3
27	A590145	Шайба	9
27	A590145	Шайба	9
27	A590145	Шайба	9
28	4064339	Шайба	3
28	4064380	Шайба	12
28	4064380	Шайба	12
29	4032410	Буффле	2
30	8004661	Ступень	4
31	M111222 замена: M111232	Болт	8
31	M111232	Болт	8
32	M501210	Гайка	8
33	A590012 замена: A590912	Пружинная шайба	8
33	A590912	Пружинная шайба	8
34	A590112	Шайба	2
35	8004745	Палец	4
36	4040826	Шайба	4
36	4040826	Шайба	4
36	4103930	Пластина	4
37	M122050	Болт	4
37	M122050	Болт	4
37	M122056	Болт	8
38	A590920	Пружинная шайба	4
38	A590920	Пружинная шайба	4
38	A590920	Пружинная шайба	8
39	4040927	Шайба	4
40	4031492	Адаптер.с	1
41	94-1501	Угловой штуцер	1
42	4032704	Шланг	1
43	94-1301	Адаптер	1
44	J75481	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
