Каталог запчастей HITACHI
Управление двигателем <елеватед кабина> — HITACHI UH30

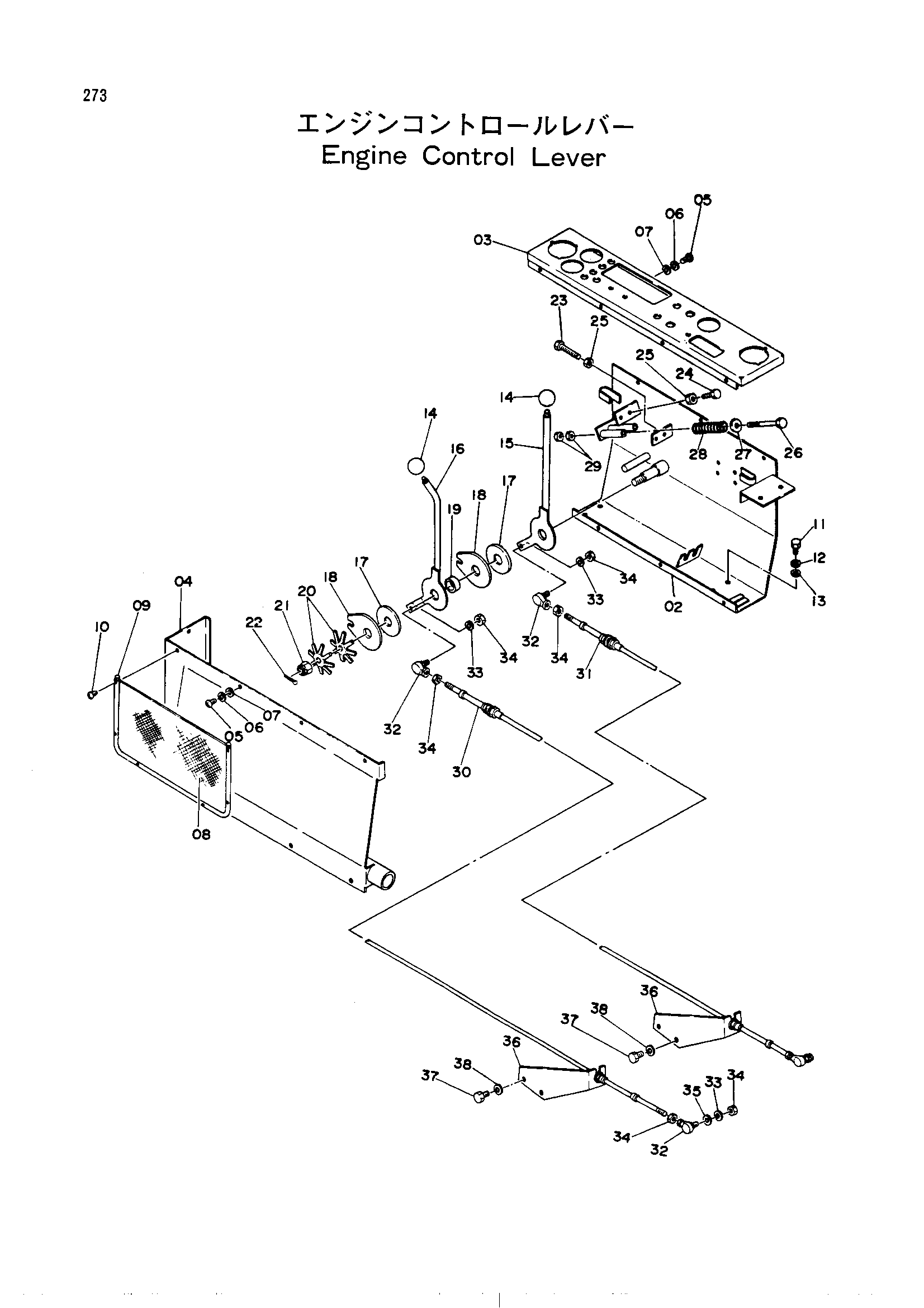

Заводская схема «Управление двигателем <елеватед кабина>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7003729 | Стойка | 1 |
| 03 | 7003730 | Панель | 1 |
| 04 | 2005520 | Крышка | 1 |
| 05 | M430613 | Винт | 11 |
| 06 | A590906 | Пружинная шайба | 11 |
| 07 | A590106 | Пружинная шайба | 11 |
| 08 | 4507582 | Поккет | 1 |
| 09 | 4507583 | Направляющая | 1 |
| 10 | 4510986 | Винт | 4 |
| 11 | M111016 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | A590110 | Шайба | 4 |
| 14 | 499845 | Рукоятка | 2 |
| 15 | 8007018 | Рычаг топливный | 1 |
| 16 | 8006557 | Рычаг топливный | 1 |
| 17 | 428770 | Диск | 2 |
| 18 | 4053155 | Пластина | 2 |
| 19 | 4055604 | Проставка | 1 |
| 20 | 4502974 | Пружина флусх | 2 |
| 21 | M631619 | Корончатая гайка | 1 |
| 22 | A764032 | Шплинт | 1 |
| 23 | M161056 | Болт | 2 |
| 24 | M111032 | Болт | 2 |
| 25 | M501008 | Гайка | 4 |
| 26 | M111004 | Болт | 2 |
| 27 | 4053156 | Держатель пружина | 2 |
| 28 | 4034521 | Пружина | 2 |
| 29 | M501008 | Гайка | 4 |
| 30 | 4087239 | Трос | 1 |
| 31 | 4087240 | Трос | 1 |
| 32 | 4056016 | Соединение | 4 |
| 33 | A590905 | Пружинная шайба | 4 |
| 34 | M500504 | Гайка | 8 |
| 35 | A590105 | Шайба | 2 |
| 36 | 3008434 | Кронштейн | 2 |
| 37 | M111020 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
