Гидроцилиндр ковша (удлинённый рукоять)<экскаватор> — HITACHI UH30

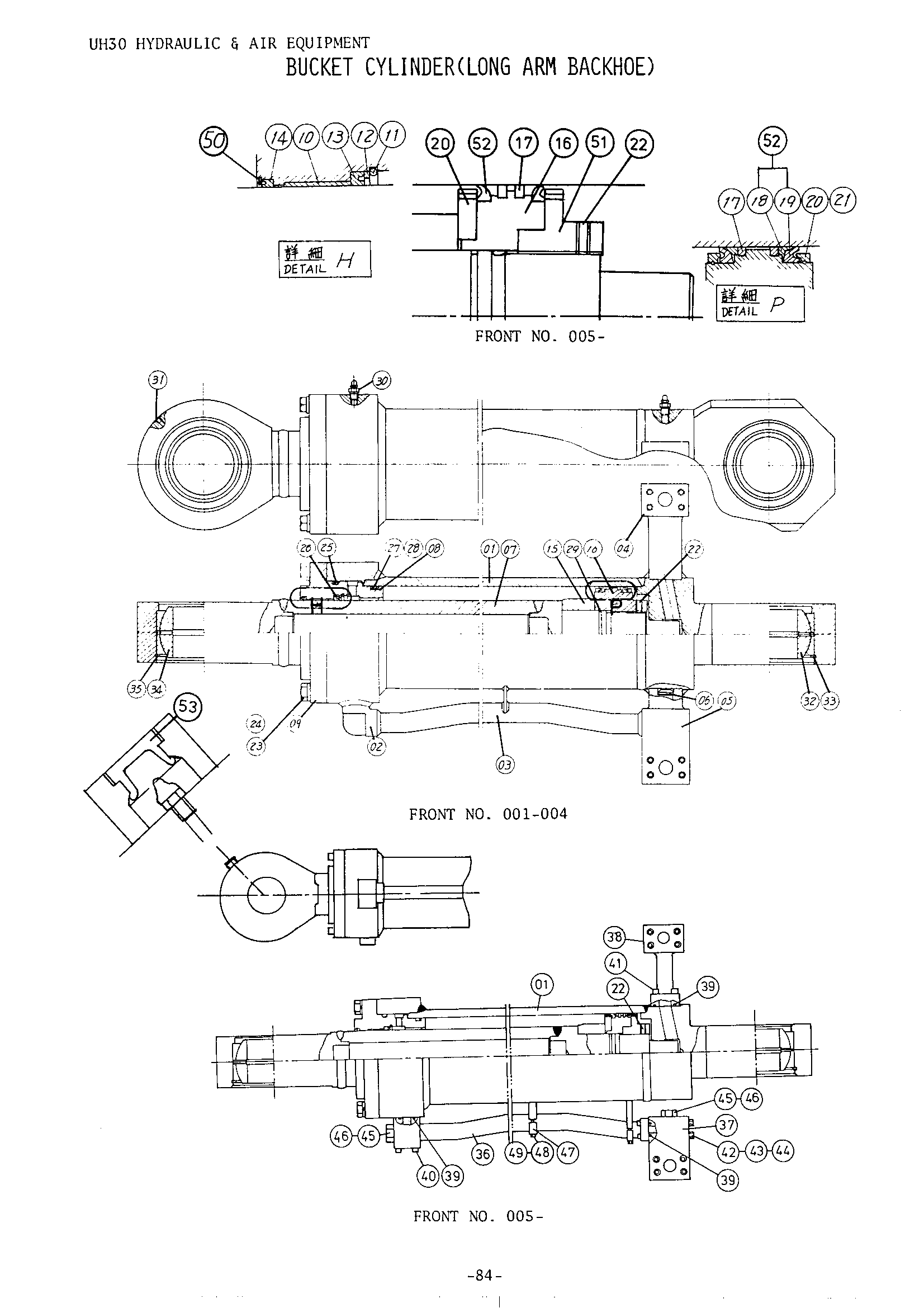

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)<экскаватор>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3008041 замена: 3020903 | Кйл.баккет | 1 | |
| 3020903 | Гидроцилиндр ковша | 1 | |
| 01 | 0163401 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0144909 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0160706 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163402 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163403 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163404 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163405 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163406 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163407 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163408 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 1061401 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 4094944 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 4094945 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 4094952 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 955612 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 985098 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: M121250 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: M341290 | Труба гидроцилиндра | 1 |
| 01 | 3009009 замена: 0163401 | Труба гидроцилиндра | 1 |
| 02 | 4061614 | Угловой штуцер | 1 |
| 03 | 4061624 | Трубка | 1 |
| 04 | 4061672 | Соединение | 1 |
| 05 | 4061673 | Соединение | 1 |
| 06 | 4061674 | Пробка | 1 |
| 07 | 3009010 | Шток поршня | 1 |
| 08 | 4059393 | Проставка | 1 |
| 09 | 0161401 | Головка гидроцилиндра | 1 |
| 09 | 4059394 | Головка гидроцилиндра | 1 |
| 10 | 4039622 | Втулка | 1 |
| 11 | 4039623 | Кольцо фиксатор | 1 |
| 12 | 4039624 | Манжета головка | 1 |
| 13 | 4039625 | У-ринг | 1 |
| 13 | 4067224 | У-ринг | 1 |
| 14 | 4045608 | Кольцо випеер | 1 |
| 14 | 4094952 | Кольцо випеер | 1 |
| 15 | 4059395 | Подшипник амортизатор | 1 |
| 16 | 0161402 | Поршень | 1 |
| 16 | 3009008 замена: 0161403 | Поршень | 1 |
| 16 | 3009008 замена: 0161404 | Поршень | 1 |
| 16 | 3009008 замена: 0161405 | Поршень | 1 |
| 16 | 3009008 замена: 4045610 | Поршень | 1 |
| 16 | 3009008 замена: 4104480 | Поршень | 1 |
| 16 | 3009008 замена: 0161402 | Поршень | 1 |
| 17 | 4045610 | Поршневое кольцо | 2 |
| 18 | 4045611 | Нейлоновый хеел | 2 |
| 19 | 4045606 | У-ринг | 2 |
| 20 | 0161404 | Держатель у-ринг | 1 |
| 20 | 4045612 | Держатель у-ринг | 2 |
| 21 | 4039605 | Ограничитель | 2 |
| 22 | 4059385 | Винт | 1 |
| 22 | 4104480 | Винт | 1 |
| 23 | 4039656 | Болт | 18 |
| 24 | 4059386 | Пружинная шайба | 18 |
| 25 | 4059387 | Уплотнительное кольцо | 1 |
| 26 | 4059389 | Опорное кольцо | 1 |
| 27 | 4045616 | Уплотнительное кольцо | 1 |
| 28 | 4059390 | Опорное кольцо | 2 |
| 29 | 4059388 | Уплотнительное кольцо | 1 |
| 30 | 4059391 | Воздушный блеедер | 2 |
| 31 | 94-2010 | Пробка | 1 |
| 32 | 4045614 | Подшипник SPH. | 1 |
| 33 | 4045607 | Стопорное кольцо | 1 |
| 34 | 4036062 | Подшипник SPH. | 1 |
| 35 | 4036055 | Стопорное кольцо | 1 |
| 36 | 0163402 | Трубка | 1 |
| 37 | 0163403 | Соединение | 1 |
| 38 | 0163405 | Соединение | 1 |
| 39 | 955612 | Уплотнительное кольцо | 3 |
| 40 | M341290 | Болт с внутренним шестигранником | 4 |
| 41 | 0163406 | Болт с внутренним шестигранником | 4 |
| 42 | 0163404 | Болт с внутренним шестигранником | 4 |
| 43 | 0163407 | Гайка | 4 |
| 44 | 0163408 | Шайба | 4 |
| 45 | 0144909 | Пробка | 2 |
| 46 | 985098 | Уплотнительное кольцо | 2 |
| 47 | 4094944 | Держатель трубка | 2 |
| 48 | M121250 | Болт | 4 |
| 49 | 4094945 | Стопорная шайба | 2 |
| 50 | 0160706 | Стопорное кольцо | 1 |
| 51 | 0161405 | Гайка | 1 |
| 52 | 0161403 | У-ринг | 2 |
| 53 | 4105912 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
