Плунжер насос — HITACHI UH30

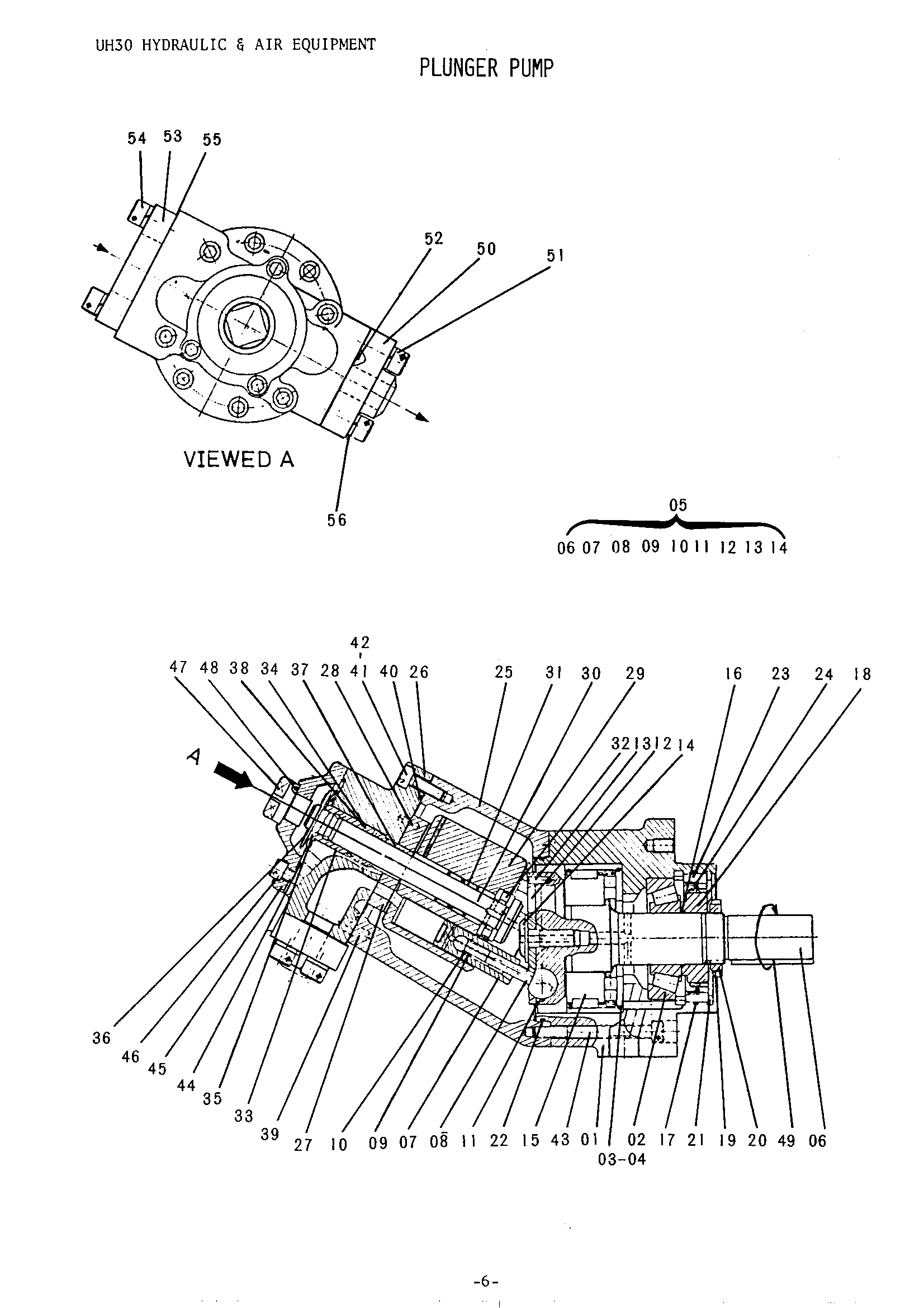

Заводская схема «Плунжер насос» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4512936	Насос плунжер	2
01	4060035	Корпус	1
02	4060036	Подшипник	1
03	4060037	Регулировочная шайба	2
04	4060038	Регулировочная шайба	3
05	4060039	Вал в сборе	1
15	4060040	Подшипник	1
16	A811035	Уплотнительное кольцо	1
17	0130602	Уплотнительное кольцо	1
17	A811085 замена: 0130602	Уплотнительное кольцо	1
18	4060041	Кольцо	1
19	454949	Шайба подшипник	1
20	454932	Гайка подшипник	1
21	991727	Стопорное кольцо	1
23	4060042	Корпус	1
24	4065316	Масляное уплотнение	1
25	4060043	Корпус	1
26	4060044	Держатель	1
27	4060045	Клапан	1
28	J400513	Установочный штифт	1
29	4060046	Гидроцилиндр	1
30	0130612	Шпиндель	1
30	4060047	Шпиндель	1
31	4060104	Подшипник	2
32	0130613	Подшипник	1
32	4060048	Подшипник	1
33	4060049	Втулка	1
34	4506420	Уплотнительное кольцо	1
35	4060054	Пружина	4
36	4060063	Шплинт	1
37	4060055	Втулка	1
38	4060056	Опорное кольцо	1
39	J400816	Установочный штифт	2
40	0130617	Уплотнительное кольцо	1
40	4060105	Уплотнительное кольцо	1
41	4060106	Болт	4
42	M340825	Болт с внутренним шестигранником	4
43	M340880	Болт	8
44	A811060	Уплотнительное кольцо	1
45	4060057	Крышка	1
46	M340820	Болт с внутренним шестигранником	3
47	4060058	Пробка	1
48	985099	Уплотнительное кольцо	1
49	4060059	Шпонка	1
50	4060060	Фланец	1
51	M340836	Болт с внутренним шестигранником	4
52	A811030	Уплотнительное кольцо	1
53	4060061	Фланец	1
54	4060107	Болт	4
55	4060062	Манжета	1
56	4060108	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
