Гидроцилиндр рукояти <экскаватор> — HITACHI UH30

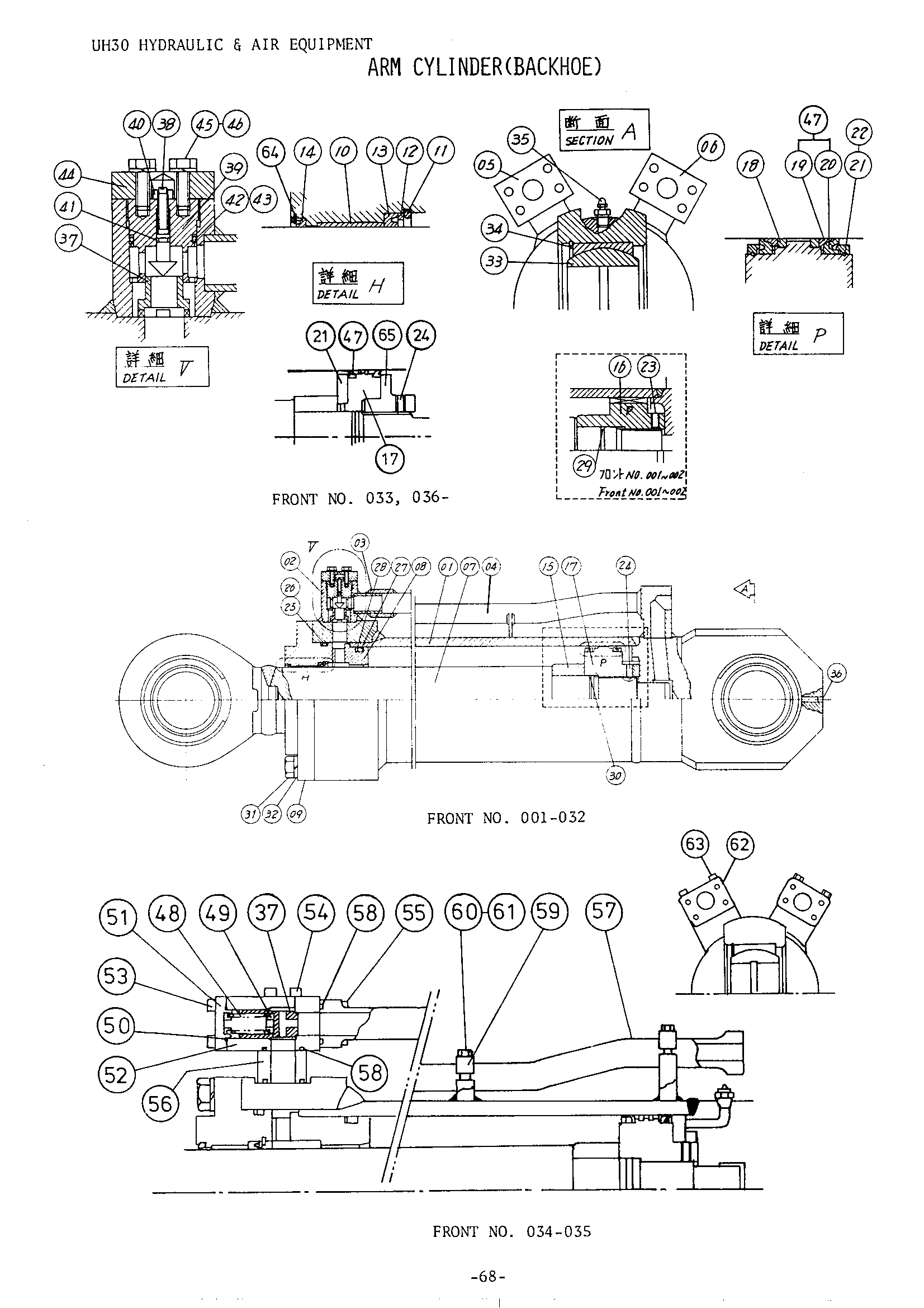

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3017371 замена: 3020563 | Гидроцилиндр рукоять | 1 | |
| 3020563 | Гидроцилиндр рукоять | 1 | |
| 3020563 | Гидроцилиндр рукоять | 1 | |
| 4046859 | Гидроцилиндр рукоять | 1 | |
| 4058787 замена: 3017371 | Гидроцилиндр рукоять | 1 | |
| 01 | 0148301 | Кйл.тубе | 1 |
| 01 | 3008859 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148304 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148313 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148314 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148317 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148318 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148319 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148320 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148321 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148805 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 4061776 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 4063807 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 4063808 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 4094944 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 4094945 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 955612 | Кйл.тубе | 1 |
| 01 | 4065528 замена: M111245 | Кйл.тубе | 1 |
| 01 | 4065528 замена: M341236 | Кйл.тубе | 1 |
| 01 | 4065528 замена: M341245 | Кйл.тубе | 1 |
| 01 | 4065528 замена: 0148301 | Кйл.тубе | 1 |
| 02 | 4060511 | Соединение | 1 |
| 03 | 4061619 | Трубка | 1 |
| 04 | 4061620 | Трубка | 1 |
| 05 | 4061675 | Соединение | 1 |
| 06 | 4061695 | Деталь комплект | 1 |
| 07 | 3008860 | Поршень шток | 1 |
| 07 | 4065529 | Поршень шток | 1 |
| 08 | 4036065 | Проставка | 1 |
| 08 | 4065530 | Проставка | 1 |
| 09 | 0148304 замена: 0160706 | Головка гидроцилиндр | 1 |
| 09 | 0148304 замена: 4094952 | Головка гидроцилиндр | 1 |
| 09 | 0148304 замена: 0160701 | Головка гидроцилиндр | 1 |
| 09 | 0160701 | Головка гидроцилиндр | 1 |
| 09 | 0160701 | Головка гидроцилиндр | 1 |
| 09 | 4045617 | Головка гидроцилиндр | 1 |
| 09 | 4065531 | Головка гидроцилиндр | 1 |
| 10 | 4039622 | Втулка | 1 |
| 11 | 4039623 | Стопорное кольцо | 1 |
| 12 | 4039624 | Манжета головка | 1 |
| 13 | 4039625 | У-ринг | 1 |
| 13 | 4067224 | У-ринг | 1 |
| 14 | 4045608 | Кольцо випеер | 0 |
| 14 | 4045608 | Кольцо випеер | 1 |
| 14 | 4094952 | Кольцо виппер | 1 |
| 14 | 4094952 | Кольцо виппер | 1 |
| 15 | 4065533 | Подшипник амортизатор | 1 |
| 16 | 4058713 | Поршень | 1 |
| 17 | 0160702 | Поршень | 1 |
| 17 | 0160702 | Поршень | 1 |
| 17 | 4065534 замена: 0160703 | Поршень | 0 |
| 17 | 4065534 замена: 0160704 | Поршень | 0 |
| 17 | 4065534 замена: 0160705 | Поршень | 0 |
| 17 | 4065534 замена: 4045619 | Поршень | 0 |
| 17 | 4065534 замена: 4104480 | Поршень | 0 |
| 17 | 4065534 замена: 0160702 | Поршень | 1 |
| 18 | 4045619 | Поршневое кольцо | 2 |
| 19 | 4038536 замена: 0160703 | Хеел-нйлон | 1 |
| 20 | 4038535 замена: 0160703 | У-ринг | 1 |
| 21 | 0160704 | Держатель у-ринг | 1 |
| 21 | 0160704 | Держатель у-ринг | 1 |
| 21 | 4045620 | Держатель у-ринг | 0 |
| 21 | 4045620 | Держатель у-ринг | 2 |
| 22 | 4045635 | Ограничитель | 0 |
| 22 | 4045635 | Ограничитель | 2 |
| 23 | 4058714 | Винт | 1 |
| 24 | 4059385 | Винт | 0 |
| 24 | 4059385 | Винт | 1 |
| 24 | 4104480 | Винт | 1 |
| 24 | 4104480 | Винт | 1 |
| 25 | 4045630 | Уплотнительное кольцо | 1 |
| 25 | 4067091 | Уплотнительное кольцо | 1 |
| 26 | 4045631 | Опорное кольцо | 1 |
| 26 | 4067090 | Опорное кольцо | 1 |
| 27 | 4045630 | Уплотнительное кольцо | 1 |
| 27 | 4067089 | Уплотнительное кольцо | 1 |
| 28 | 4045631 | Опорное кольцо | 1 |
| 28 | 4067225 | Опорное кольцо | 1 |
| 29 | 954488 | Уплотнительное кольцо | 1 |
| 30 | 4059388 | Уплотнительное кольцо | 1 |
| 31 | 4036073 | Болт | 12 |
| 32 | 4058711 | Пружинная шайба | 12 |
| 33 | 4045614 | Втулка SPH. | 2 |
| 34 | 4045607 | Стопорное кольцо | 2 |
| 35 | 4059391 | Воздушный блеедер | 2 |
| 36 | 4067088 | Пробка | 1 |
| 37 | 0148313 | Клапан тхроттле | 1 |
| 37 | 4039616 | Втулка клапан | 1 |
| 37 | 4065535 | Втулка клапан | 1 |
| 38 | 4039617 | Шток клапан | 1 |
| 39 | 4039618 | Пробка клапан | 1 |
| 40 | 4058716 | Гайка | 1 |
| 40 | 4067087 | Гайка | 1 |
| 41 | 4045632 | Уплотнительное кольцо | 1 |
| 42 | 4045633 | Уплотнительное кольцо | 1 |
| 43 | 4039620 | Опорное кольцо | 1 |
| 44 | 4039621 | Крышка клапан | 1 |
| 44 | 4065536 | Крышка клапан | 1 |
| 45 | 4058715 | Болт | 2 |
| 45 | 4067220 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | 0148307 | У-ринг | 0 |
| 47 | 0148307 замена: 0160703 | У-ринг | 2 |
| 47 | 0160703 | U-образная манжета | 2 |
| 47 | 0160703 | U-образная манжета | 2 |
| 48 | 0148314 | Пружина | 1 |
| 49 | 4063807 | Пружина направляющая | 2 |
| 50 | 4061776 | Уплотнительное кольцо | 1 |
| 51 | 4063808 | Пробка | 1 |
| 52 | 0148317 | Корпус клапан | 1 |
| 53 | M341236 | Болт с внутренним шестигранником | 4 |
| 54 | 0148318 | Болт с внутренним шестигранником | 4 |
| 55 | M341245 | Болт с внутренним шестигранником | 4 |
| 56 | 0148805 | Соединение | 1 |
| 57 | 0148319 | Трубка | 1 |
| 58 | 955612 | Уплотнительное кольцо | 4 |
| 59 | 4094944 | Держатель | 3 |
| 60 | M111245 | Болт | 6 |
| 61 | 4094945 | Стопорная шайба | 3 |
| 62 | 0148320 | Соединение | 1 |
| 63 | 0148321 | Болт с внутренним шестигранником | 4 |
| 64 | 0160706 | Стопорное кольцо | 1 |
| 64 | 0160706 | Стопорное кольцо | 1 |
| 65 | 0160705 | Гайка | 1 |
| 65 | 0160705 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
