Укороченный рукоять (2.8M) — HITACHI UH30

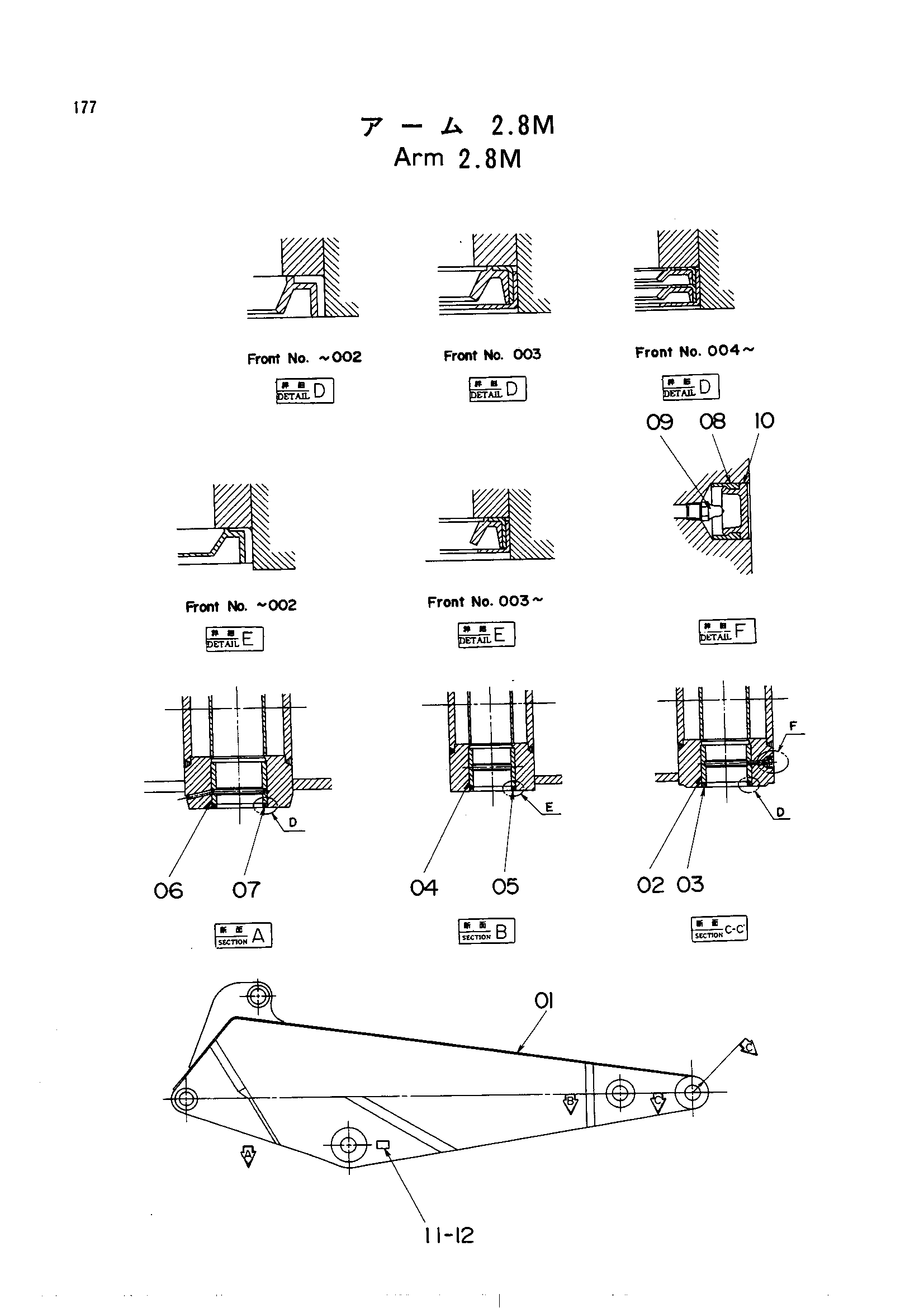

Заводская схема «Укороченный рукоять (2.8M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9034611 | Рукоять в сборе | 1 | |
| 9052285 | Рукоять в сборе | 1 | |
| 01 | 5000906 | Рукоять укороченный | 1 |
| 02 | 4102699 | Втулка | 2 |
| 03 | 4102703 замена: 4111173 | Уплотнение | 2 |
| 03 | 4111173 | Пылезащитное уплотнение | 2 |
| 03 | 4111484 | Пылезащитное уплотнение | 2 |
| 04 | 4038598 | Втулка | 2 |
| 04 | 4120159 | Втулка | 2 |
| 05 | 4083972 замена: 4112237 | Пылезащитное уплотнение | 2 |
| 05 | 4112237 | Пылезащитное уплотнение | 2 |
| 05 | 4120160 | Уплотнение | 2 |
| 06 | 4105913 | Втулка | 2 |
| 07 | 4102748 замена: 4112238 | Уплотнение | 2 |
| 07 | 4112238 | Пылезащитное уплотнение | 2 |
| 07 | 411485 | Пылезащитное уплотнение | 2 |
| 08 | 4102701 замена: 4130686 | Втулка | 2 |
| 08 | 4130686 | Втулка | 2 |
| 09 | J75481 | Штуцер | 2 |
| 10 | 4105912 | Колпачок | 2 |
| 11 | 4058496 | Информационная табличка | 1 |
| 12 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
