Электрооборудование — HITACHI UH30

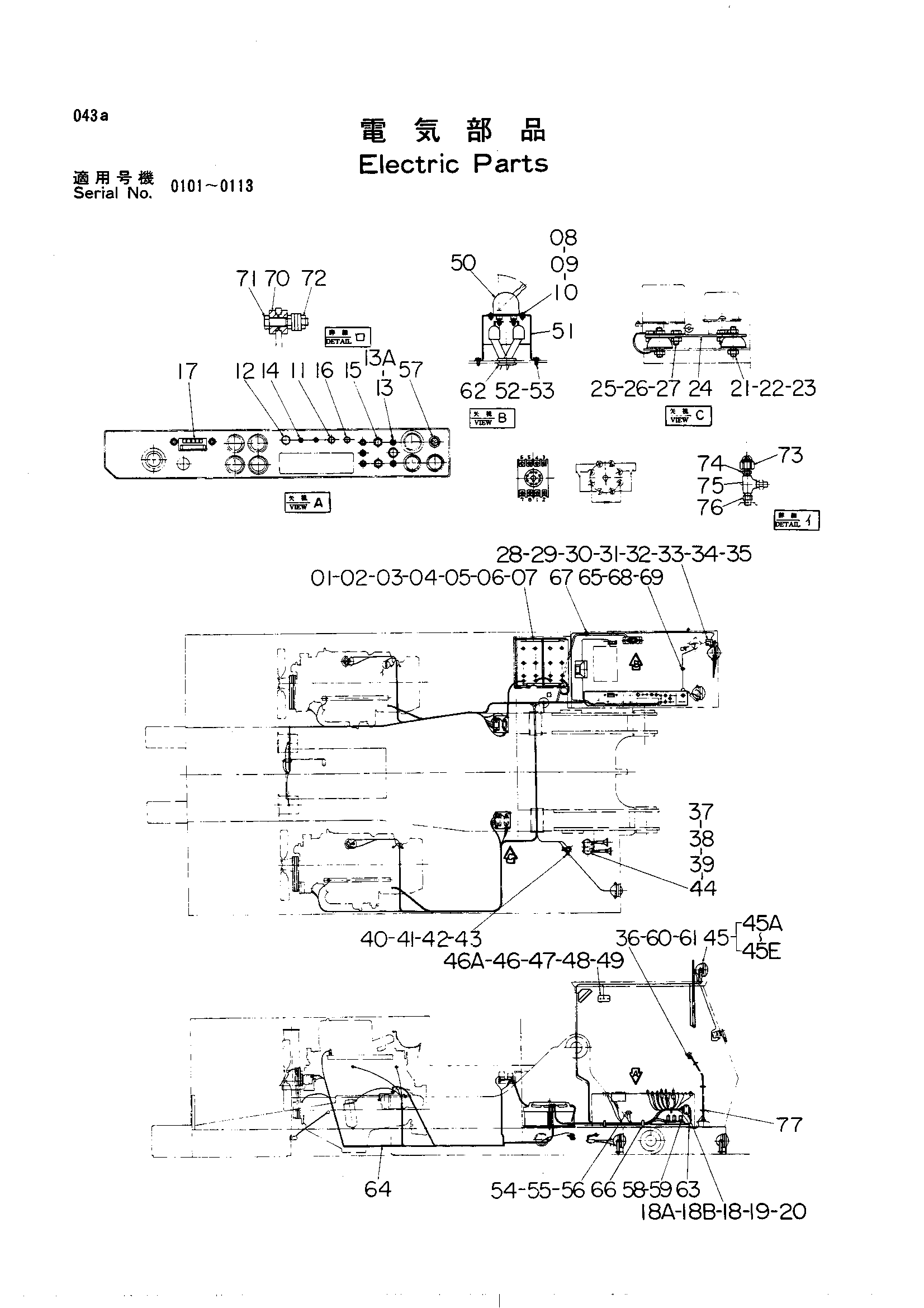

Заводская схема «Электрооборудование» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4503307 | Аккумулятор | 2 |
| 02 | 4509030 | Воод | 2 |
| 03 | 4507669 | Воод | 2 |
| 04 | 485666 | Скальный | 2 |
| 05 | 4509029 | Болт | 2 |
| 06 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 08 | M430810 | Винт | 2 |
| 09 | M500807 | Гайка | 2 |
| 10 | A590008 замена: A590908 | Пружинная шайба | 2 |
| 11 | 445092 | Выключатель | 1 |
| 12 | 4512042 | Фонарь | 2 |
| 13 | D910776 | Фонарь пилотный | 5 |
| 13A | 4037223 | Лампа | 1 |
| 14 | 445198 замена: 4032061 | Выключатель | 2 |
| 14 | 445198 замена: 4054017 | Выключатель | 2 |
| 14 | 445198 замена: 4054018 | Выключатель | 2 |
| 15 | D910647 | Замок зажигания | 2 |
| 16 | 4009556 | Выключатель стеклоочиститель | 1 |
| 17 | 4043977 | Радио | 1 |
| 17 | 4504262 | Радио | 1 |
| 18 | 3000399 | Короб предохранитель | 1 |
| 18A | 4508620 | Предохранитель(30A) | 1 |
| 18B | 4508621 | Предохранитель(15A) | 1 |
| 19 | A590006 замена: A590906 | Пружинная шайба | 2 |
| 20 | M430616 | Винт | 2 |
| 21 | 448291 | Резиновая подушка | 8 |
| 22 | A590008 замена: A590908 | Пружинная шайба | 16 |
| 23 | M500807 | Гайка | 16 |
| 24 | 3502222 | Пластина | 2 |
| 25 | M200620 | Болт | 12 |
| 26 | A590006 замена: A590906 | Пружинная шайба | 12 |
| 27 | M500605 | Гайка | 12 |
| 28 | 4050477 | Рукоять стеклоочиститель | 1 |
| 28 | 4511186 | Стеклоочиститель | 1 |
| 29 | 4050475 | Гидромотор стеклоочиститель | 1 |
| 29 | 4507568 | Гидромотор стеклоочиститель | 1 |
| 30 | A590105 | Шайба | 4 |
| 31 | 4006187 | Шайба | 2 |
| 32 | J360525 | Винт | 2 |
| 32 | M430510 | Винт | 2 |
| 33 | J20305 | Гайка | 4 |
| 34 | A590905 | Пружинная шайба | 2 |
| 35 | 4511185 | Отвал стеклоочиститель | 1 |
| 36 | 487086 | Выключатель | 1 |
| 37 | 4508893 | Звуковой сигнал | 1 |
| 38 | M101020 | Болт | 2 |
| 39 | M501008 | Гайка | 2 |
| 40 | 4508894 | Клапан | 1 |
| 41 | M200818 | Болт | 2 |
| 42 | M500807 | Гайка | 2 |
| 43 | A590008 замена: A590908 | Пружинная шайба | 2 |
| 44 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 45 | 214771 | Фонарь | 3 |
| 45A | 214770 | Лампа | 1 |
| 45B | 4053982 | Лента | 1 |
| 45C | M101432 | Болт | 1 |
| 45D | A590914 | Пружинная шайба | 1 |
| 45E | M581411 | Гайка винг | 1 |
| 46 | 973204 | Плафон кабины | 1 |
| 46A | 4001854 | Лампа | 1 |
| 47 | M430510 | Винт | 2 |
| 48 | M500504 | Гайка | 2 |
| 49 | A590005 замена: A590905 | Пружинная шайба | 2 |
| 50 | 4039943 | Выключатель аккумулятор | 1 |
| 51 | 8501124 | Опора | 1 |
| 52 | M101020 | Болт | 2 |
| 53 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 54 | M430510 | Винт | 2 |
| 55 | A590005 | Пружинная шайба | 2 |
| 56 | 4033744 | Резистор | 1 |
| 57 | 4510996 | Фонарь пилотный | 1 |
| 58 | 993563 | Реле | 3 |
| 59 | 4501286 замена: 4114484 | Разъём | 3 |
| 60 | 4512694 | Кронштейн | 1 |
| 61 | 4511880 | Колпачок | 1 |
| 62 | 998720 | Резиновая втулка | 1 |
| 63 | 965958 | Резиновая втулка | 1 |
| 64 | 4514035 | Жгут проводов | 1 |
| 65 | 499321 | Зажим | 1 |
| 66 | 4000879 | Зажим трубка | 3 |
| 67 | 4000868 | Зажим трубка | 2 |
| 68 | M200613 | Болт | 6 |
| 69 | A590006 замена: A590906 | Пружинная шайба | 6 |
| 70 | 4032404 | Втулка | 2 |
| 71 | M210840 | Болт | 1 |
| 72 | M500805 | Гайка | 2 |
| 73 | 4514919 | Выключатель | 1 |
| 74 | J728281 | Втулка | 1 |
| 75 | J70482 | Тройник | 1 |
| 76 | J70782 | Адаптер | 1 |
| 77 | E41730 | Лента | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
