Топливные трубопроводы — HITACHI UH30

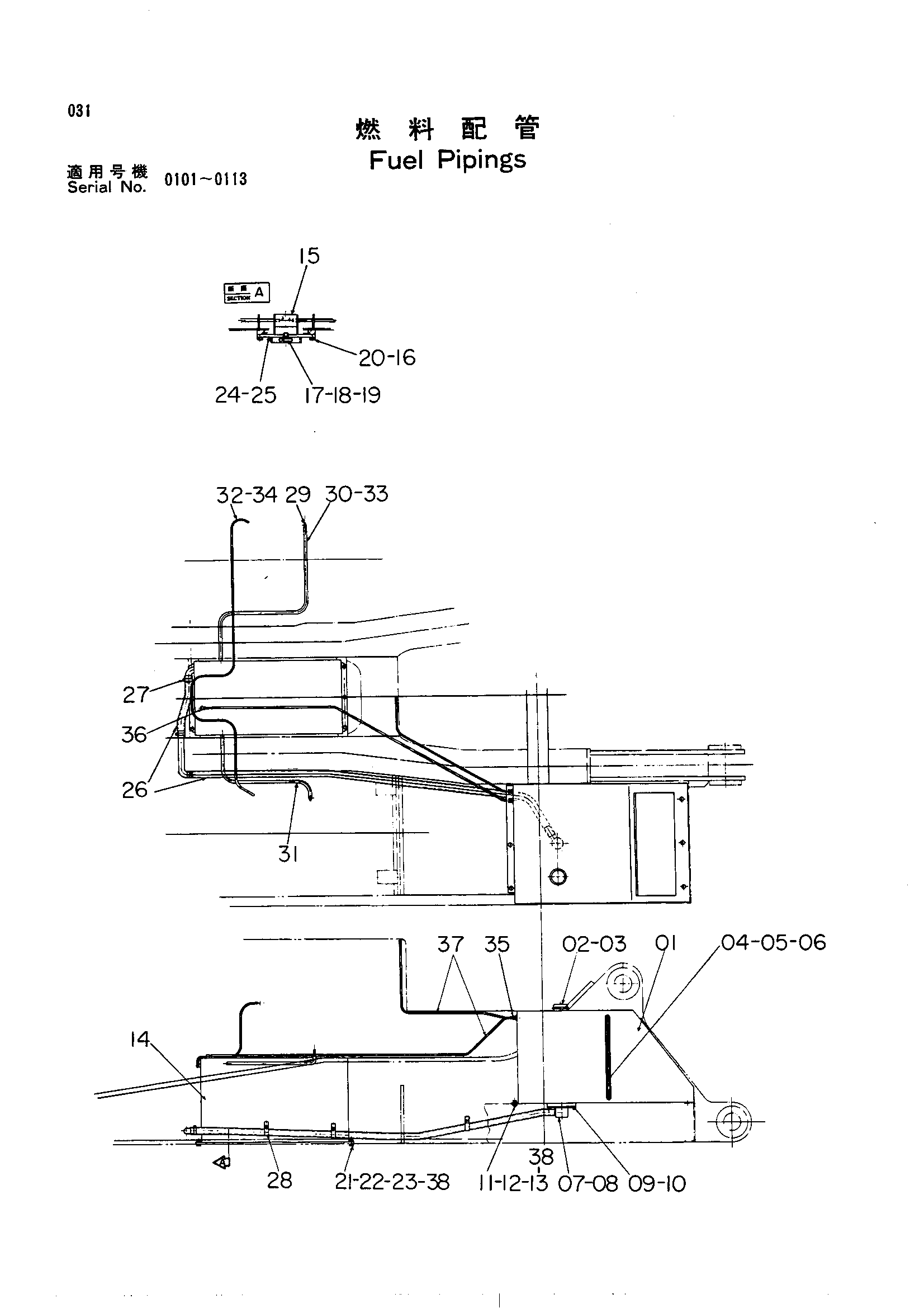

Заводская схема «Топливные трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9010167 | Бак | 1 |
| 02 | 4031285 | Паккинг.руббер | 1 |
| 03 | 3502384 | Колпачок | 1 |
| 04 | 4505911 | Трубка | 1 |
| 05 | 3004035 | Скале | 1 |
| 06 | 968801 | Хомут шланга | 2 |
| 07 | 85748 | Поккет | 1 |
| 08 | A810165 | Уплотнительное кольцо | 1 |
| 09 | M111025 | Болт | 6 |
| 10 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 11 | M111636 | Болт | 6 |
| 12 | M501613 | Гайка | 6 |
| 13 | A590016 замена: A590916 | Пружинная шайба | 6 |
| 14 | 6000871 | Топливный бак | 1 |
| 15 | 499682 | Фильтр | 2 |
| 16 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 17 | 954495 | Уплотнительное кольцо | 1 |
| 18 | 453142 | Пробка дренажный | 1 |
| 19 | 453143 | Манжета резиновый | 1 |
| 20 | A111025 | Болт | 6 |
| 21 | M111640 | Болт | 6 |
| 22 | M501613 | Гайка | 6 |
| 23 | A590016 замена: A590916 | Пружинная шайба | 6 |
| 24 | 8004688 | Крышка | 1 |
| 25 | A810165 | Уплотнительное кольцо | 1 |
| 26 | 4031284 | Шланг | 1 |
| 27 | 4508333 | Хомут | 4 |
| 28 | 4031291 | Подвес | 3 |
| 29 | 487037 | Соединение проушина | 2 |
| 30 | 4514678 | Шланг | 1 |
| 31 | 4511960 | Трубка | 1 |
| 32 | 4511962 | Трубка | 2 |
| 33 | 487038 | Хомут | 4 |
| 34 | 968801 | Хомут шланга | 4 |
| 35 | 969198 | Адаптер | 2 |
| 36 | 4501785 | Угловой штуцер | 1 |
| 37 | 4507667 | Трубка | 1 |
| 38 | A590116 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
