Гидролинии рабочего оборудования (удлинённый стрела) — HITACHI UH30

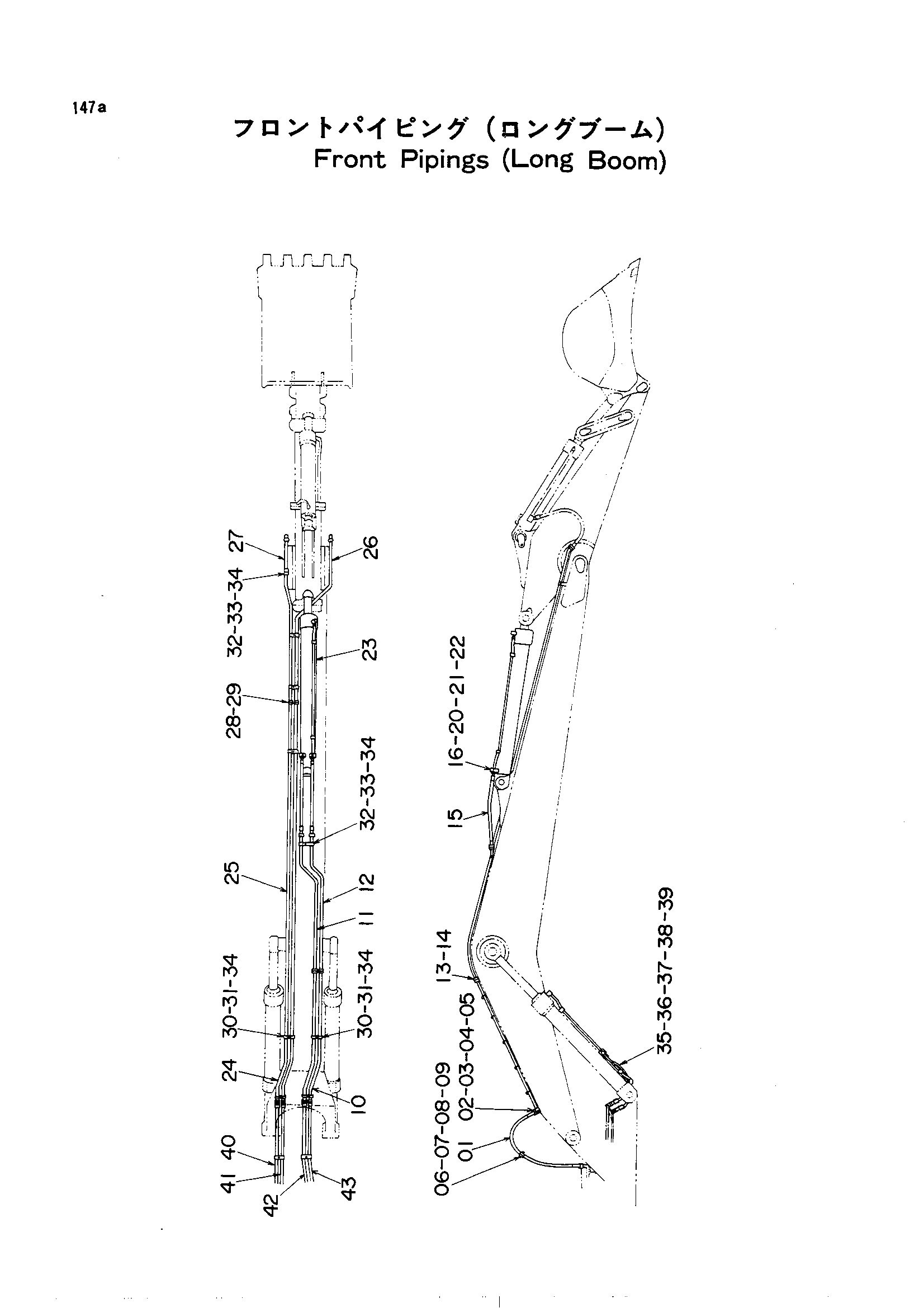

Заводская схема «Гидролинии рабочего оборудования (удлинённый стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4094581	Резиновый шланг	4
02	4508805	Уплотнительное кольцо	8
03	4075853	Разъёмный фланец	16
04	A590912	Пружинная шайба	32
05	M351245	Болт с внутренним шестигранником	32
06	4073543	Хомут	4
07	M111201	Болт	2
08	M511210	Гайка	4
09	A590912	Пружинная шайба	4
10	8015422	Трубка	2
11	8015424	Трубка	1
11	8017911	Трубка	1
12	8015425	Трубка	1
12	8017912	Трубка	1
13	4510169	Уплотнительное кольцо	4
14	M351256	Болт с внутренним шестигранником	4
15	4094582	Резиновый шланг	2
16	4508805	Уплотнительное кольцо	2
17	4075854	Разъёмный фланец	4
18	M351663	Болт с внутренним шестигранником	8
19	A590916	Пружинная шайба	8
20	4075853	Разъёмный фланец	4
21	M351245	Болт с внутренним шестигранником	8
22	A590912	Пружинная шайба	8
23	3015794	Кйл.арм	1
24	8015423	Трубка	2
24	8017910	Трубка	2
25	8015426	Трубка	2
25	8018489	Трубка	2
26	8015428	Трубка	1
27	8015427	Трубка	1
28	4510169	Уплотнительное кольцо	4
29	M351656	Болт	16
30	4058470	Хомут трубки	12
31	442687	Стопорная пластина	12
32	4058368	Хомут трубки	4
33	X4848	Шайба	4
34	M111271	Болт	32
35	4094595	Резиновый шланг	4
36	4508805	Уплотнительное кольцо	8
37	4510180	Фланец	16
38	M351240	Болт с внутренним шестигранником	32
39	A590912	Пружинная шайба	32
40	8015438	Трубка	1
41	8015435	Трубка	1
42	8015437	Трубка	1
43	8015436	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
