Каталог запчастей HITACHI
Разгрузка гидроцилиндр <погрузчик> — HITACHI UH30

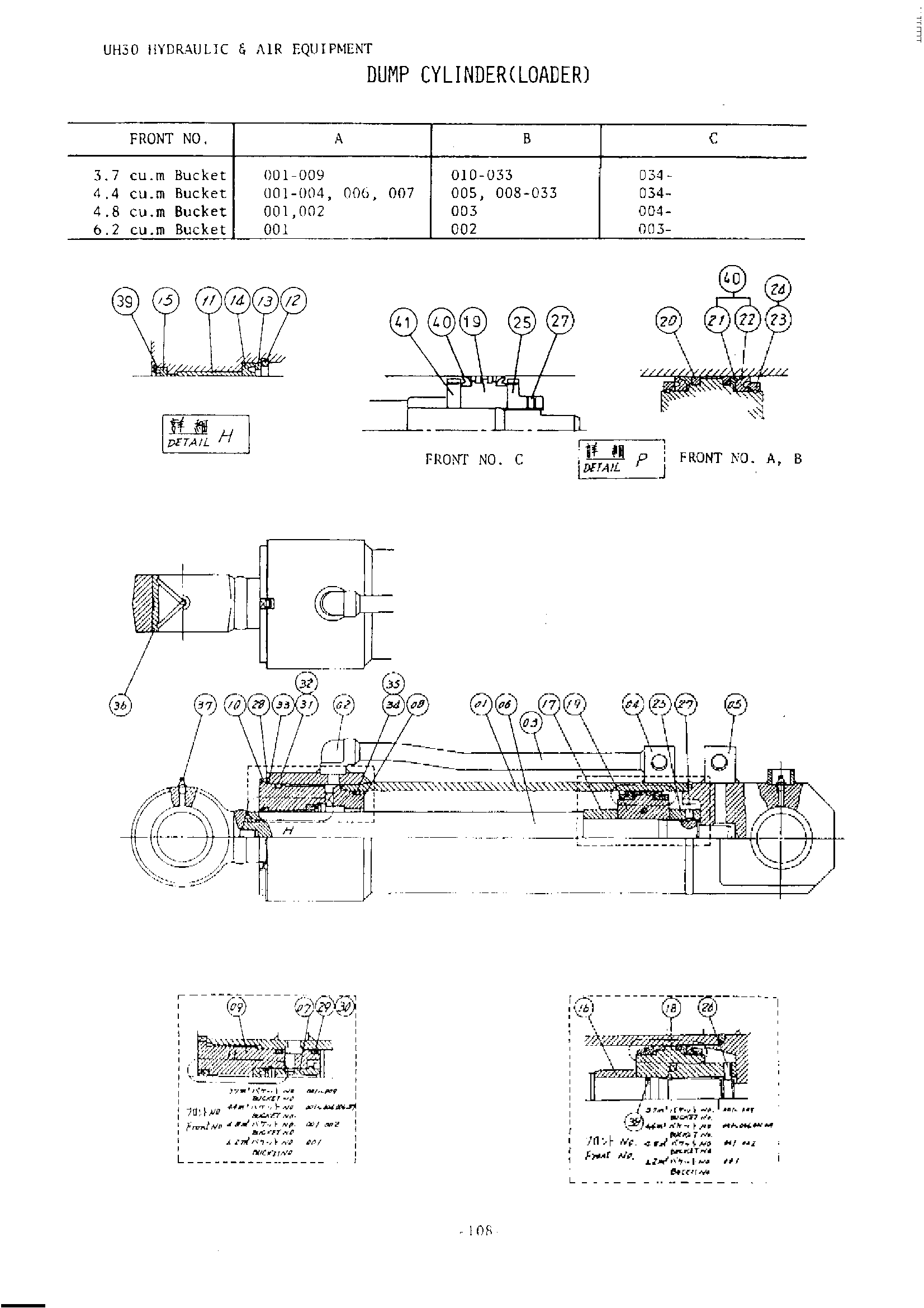

Заводская схема «Разгрузка гидроцилиндр <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3009312 замена: 4117078 | Гидроцилиндр. разгрузка | 2 | |
| 3009312 замена: 3020904 | Гидроцилиндр. разгрузка | 2 | |
| 3020904 | Гидроцилиндр. разгрузка | 2 | |
| 4040158 | Гидроцилиндр. разгрузка | 2 | |
| 01 | 3006493 | Кйл.тубе | 1 |
| 01 | 4067127 | Кйл.тубе | 1 |
| 02 | 4061613 | Угловой штуцер | 1 |
| 03 | 4061621 | Трубка | 1 |
| 04 | 4061616 | Соединение | 1 |
| 05 | 4061618 | Соединение | 1 |
| 06 | 4045621 | Шток поршня | 1 |
| 06 | 4067128 | Шток поршня | 1 |
| 07 | 4045622 | Проставка | 1 |
| 08 | 4067129 | Проставка | 1 |
| 09 | 4045623 | Головка гидроцилиндра | 1 |
| 10 | 0162401 | Головка гидроцилиндра | 1 |
| 10 | 4067130 замена: 0162402 | Головка гидроцилиндра | 1 |
| 10 | 4067130 замена: 0162403 | Головка гидроцилиндра | 1 |
| 10 | 4067130 замена: 0162401 | Головка гидроцилиндра | 1 |
| 11 | 4067219 | Втулка | 1 |
| 11 | 988670 | Втулка | 1 |
| 12 | 4000058 | Стопорное кольцо | 1 |
| 12 | 988682 | Стопорное кольцо | 1 |
| 13 | 4058148 | Манжета головка | 1 |
| 13 | 988672 | Манжета головка | 1 |
| 14 | 4067131 | У-ринг | 1 |
| 14 | 4509737 | У-ринг | 1 |
| 15 | 0162402 | Кольцо випеер | 1 |
| 15 | 4043315 | Кольцо випеер | 1 |
| 15 | 4067139 | Кольцо випеер | 1 |
| 16 | 4045627 | Подшипник амортизатор | 1 |
| 17 | 4067132 | Подшипник амортизатор | 1 |
| 18 | 4045624 | Поршень | 1 |
| 19 | 0162404 | Поршень | 1 |
| 19 | 4067133 замена: 0162405 | Поршень | 1 |
| 19 | 4067133 замена: 0162406 | Поршень | 1 |
| 19 | 4067133 замена: 0162407 | Поршень | 1 |
| 19 | 4067133 замена: 4085454 | Поршень | 1 |
| 19 | 4067133 замена: 0162404 | Поршень | 1 |
| 20 | 4510846 | Поршневое кольцо | 2 |
| 20 | 954990 | Поршневое кольцо | 2 |
| 21 | 4508156 замена: 0162405 | Нейлоновый хеел | 2 |
| 21 | 954991 | Нейлоновый хеел | 2 |
| 22 | 4508157 замена: 0162405 | У-ринг | 2 |
| 22 | 954992 | У-ринг | 2 |
| 23 | 4508158 | Держатель у-ринг | 2 |
| 23 | 4510849 | Держатель у-ринг | 2 |
| 24 | 4504596 | Ограничитель | 2 |
| 24 | 4510850 | Ограничитель | 2 |
| 25 | 0162406 | Гайка | 1 |
| 25 | 4067134 | Гайка | 1 |
| 26 | 4045629 | Винт | 1 |
| 27 | 0162407 | Установочный винт | 1 |
| 27 | 4067135 | Винт | 1 |
| 28 | 4067136 | Стопорная шайба | 1 |
| 29 | 4045625 | Уплотнительное кольцо | 2 |
| 30 | 4045626 | Опорное кольцо | 2 |
| 31 | 4035039 | Уплотнительное кольцо | 1 |
| 32 | 4067140 | Опорное кольцо | 1 |
| 33 | 4067141 | Уплотнительное кольцо | 1 |
| 33 | A811125 | Уплотнительное кольцо | 1 |
| 34 | 4067137 | Уплотнительное кольцо | 1 |
| 35 | 4067138 | Опорное кольцо | 1 |
| 36 | 0162408 | Втулка | 2 |
| 36 | 4063385 замена: 4117078 | Втулка | 2 |
| 36 | 4063385 замена: 0162408 | Втулка | 2 |
| 37 | J75481 | Штуцер | 2 |
| 38 | A811045 | Уплотнительное кольцо | 1 |
| 39 | 0162403 | Стопорное кольцо | 1 |
| 40 | 0162405 | У-ринг | 2 |
| 41 | 4085454 | Держатель у-ринг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
