Кабина корпус — HITACHI UH30

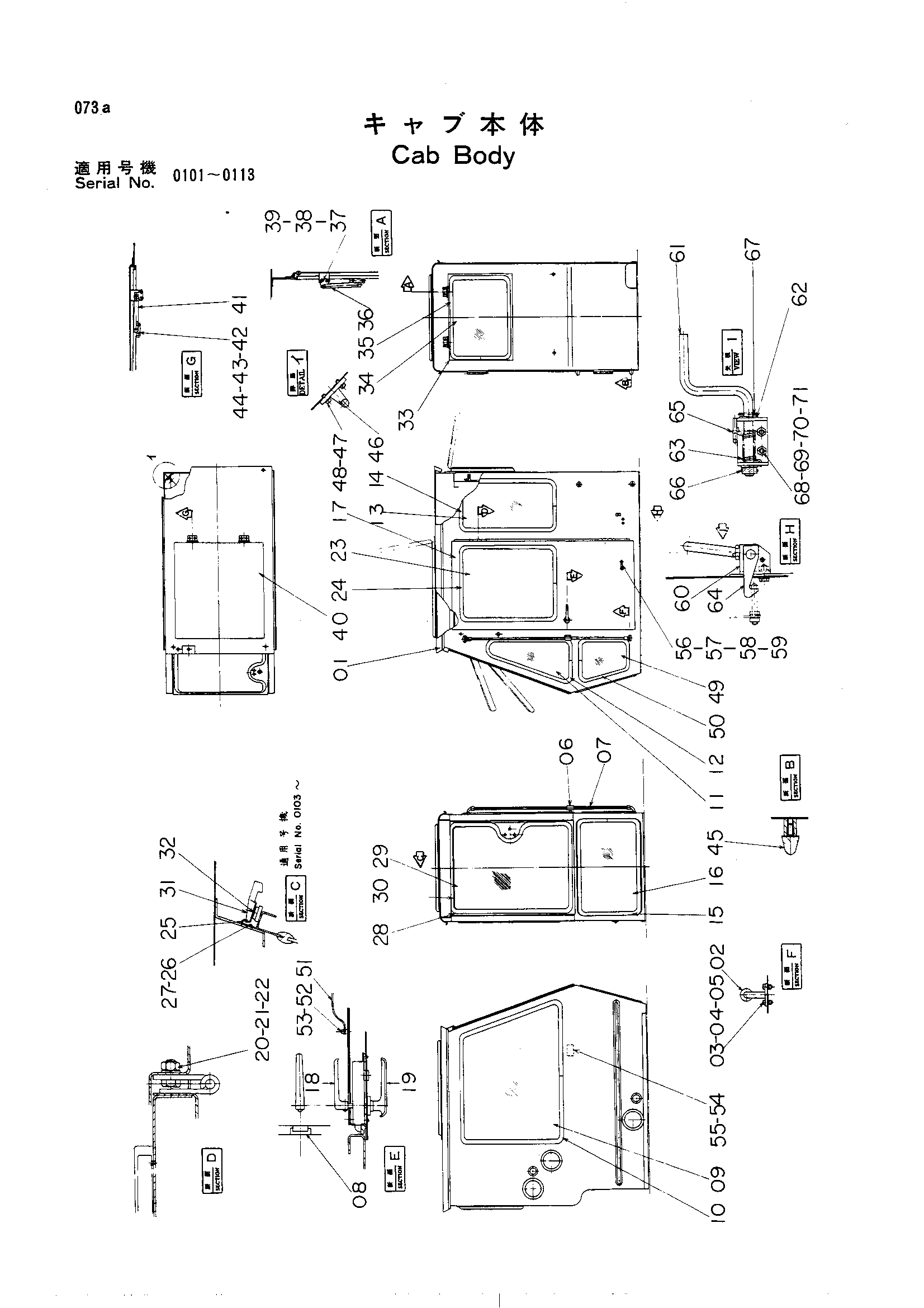

Заводская схема «Кабина корпус» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9012409 | Кабина | 1 | |
| 9402937 | Кабина | 1 | |
| 01 | 5000272 | Кабина | 1 |
| 01 | 5500120 | Кабина | 1 |
| 02 | 4503192 | Муфта | 2 |
| 02 | 8500936 | Рукоятка | 1 |
| 03 | M430516 | Винт | 4 |
| 03 | M430516 | Винт | 6 |
| 04 | A590905 | Пружинная шайба | 4 |
| 04 | A590905 | Пружинная шайба | 6 |
| 05 | M500504 | Гайка | 4 |
| 05 | M500504 | Гайка | 6 |
| 06 | 4514798 | Кронштейн | 1 |
| 07 | 4040224 | Трубка | 1 |
| 08 | 4503190 | Кеепер дверь | 1 |
| 09 | 4035053 | Стекло боковой A (сафтй) | 1 |
| 09 | 4503181 | Стекло боковой A | 1 |
| 10 | 4503187 | Х-руббер | 1 |
| 11 | 4035054 | Стекло боковой B (сафтй) | 1 |
| 11 | 4503182 | Стекло боковой B | 1 |
| 12 | 4503188 | Х-руббер | 1 |
| 13 | 4035057 | Стекло (сафтй) | 1 |
| 13 | 4511853 | Стекло | 1 |
| 14 | 4511854 | Х-руббер | 1 |
| 15 | 4503186 | Х-руббер | 1 |
| 16 | 4031192 | Стекло | 1 |
| 17 | 6001212 | Дверь | 1 |
| 17 | 6500145 | Дверь | 1 |
| 18 | 4004135 | Рукоятка дверь (внутренний) | 1 |
| 19 | 4004134 | Рукоятка дверь наружный) | 1 |
| 20 | M111020 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | M501008 | Гайка | 4 |
| 23 | 4035055 | Стекло дверь | 1 |
| 23 | 4503183 | Стекло дверь | 1 |
| 24 | 4503184 | Х-руббер | 1 |
| 25 | 4514800 | Скальный | 2 |
| 26 | M430408 | Винт | 4 |
| 27 | A590904 | Пружинная шайба | 4 |
| 28 | 7501429 | Рама | 1 |
| 29 | 4508329 | Стекло передний | 1 |
| 30 | 4508330 | Х-руббер | 1 |
| 31 | 4514799 | Замок | 1 |
| 32 | M470410 | Винт | 2 |
| 33 | 7501347 | Рама | 1 |
| 34 | 4004128 | Стекло задний | 1 |
| 34 | 4035046 | Стекло задний (сафтй) | 1 |
| 35 | 4008194 | Х-руббер | 1 |
| 36 | 3000563 | Рукоятка | 2 |
| 37 | M200616 | Болт | 8 |
| 38 | A590906 | Пружинная шайба | 8 |
| 39 | M500605 | Гайка | 8 |
| 40 | 8005269 | Крышка | 1 |
| 40 | 8501872 | Крышка | 1 |
| 41 | 3000563 | Рукоятка | 2 |
| 42 | M200616 | Болт | 8 |
| 43 | A590906 | Пружинная шайба | 8 |
| 44 | M500605 | Гайка | 8 |
| 45 | 487195 | Ограничитель | 2 |
| 46 | 4503194 | Крюк | 1 |
| 47 | A590905 | Пружинная шайба | 2 |
| 48 | M430513 | Винт | 2 |
| 49 | 4035056 | Стекло боковой (сафтй) | 1 |
| 49 | 4503424 | Стекло боковой | 1 |
| 50 | 4503425 | Х-руббер | 1 |
| 51 | 4507439 | Рукоятка | 1 |
| 52 | M430316 | Винт | 4 |
| 53 | A590903 | Пружинная шайба | 4 |
| 54 | 3501677 | Асхтрай | 1 |
| 55 | M470406 | Винт | 3 |
| 56 | 4034015 | Штанга блокировка | 1 |
| 57 | M500807 | Гайка | 4 |
| 58 | A590108 | Шайба | 2 |
| 59 | A590908 | Пружинная шайба | 2 |
| 60 | 8501372 | Кронштейн | 1 |
| 61 | 4034012 | Рычаг | 1 |
| 62 | A590114 | Шайба | 2 |
| 63 | 4512906 | Пружина | 1 |
| 64 | 4034013 | Защёлка | 1 |
| 65 | 4512300 | Пружинный штифт | 1 |
| 66 | 446750 | Пружинный штифт | 1 |
| 67 | A764022 | Шплинт | 1 |
| 68 | M200822 | Болт | 2 |
| 69 | A590908 | Пружинная шайба | 2 |
| 70 | A590108 | Шайба | 2 |
| 71 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
