Каталог запчастей HITACHI
Пилотные гидролинии <погрузчик> — HITACHI UH30

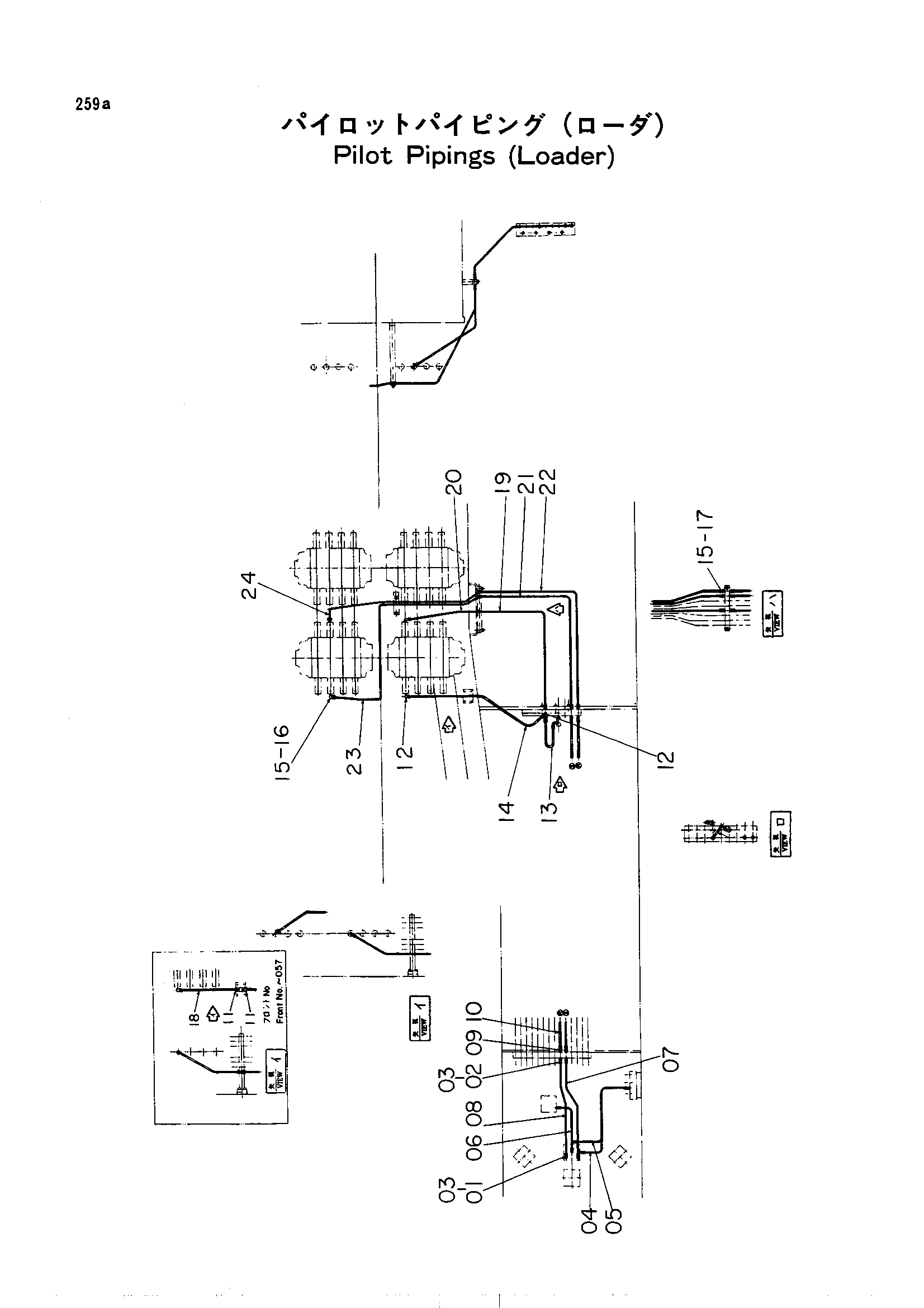

Заводская схема «Пилотные гидролинии <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9013057 | Трубопроводы в сборе | 1 | |
| 9017111 | Трубопроводы в сборе | 1 | |
| 01 | 4130175 | Угловой штуцер | 4 |
| 01 | 4507112 | Штуцер трубки | 4 |
| 02 | 4130169 | Ниппель | 6 |
| 02 | 4507113 | Штуцер трубки | 6 |
| 03 | 4026393 | Кольцо: вставка | 10 |
| 04 | 4057373 замена: 4130169 | Трубка | 1 |
| 04 | 4057373 замена: 4147301 | Трубка | 1 |
| 04 | 4147301 | Трубка | 1 |
| 04 | 4514857 замена: 4057373 | Трубка | 1 |
| 05 | 4057374 замена: 4130169 | Трубка | 1 |
| 05 | 4057374 замена: 4130175 | Трубка | 1 |
| 05 | 4057374 замена: 4147306 | Трубка | 1 |
| 05 | 4147306 | Трубка | 1 |
| 05 | 4514858 замена: 4054374 | Трубка | 1 |
| 06 | 4057643 замена: 4130169 | Трубка | 1 |
| 06 | 4057643 замена: 4130175 | Трубка | 1 |
| 06 | 4057643 замена: 4147307 | Трубка | 1 |
| 06 | 4147307 | Трубка | 1 |
| 06 | 4514891 | Трубка | 1 |
| 07 | 4057375 замена: 4130169 | Трубка | 1 |
| 07 | 4057375 замена: 4130175 | Трубка | 1 |
| 07 | 4057375 замена: 4147305 | Трубка | 1 |
| 07 | 4147305 | Трубка | 1 |
| 07 | 4514868 замена: 4057375 | Трубка | 1 |
| 08 | 4057376 замена: 4130169 | Трубка | 1 |
| 08 | 4057376 замена: 4130175 | Трубка | 1 |
| 08 | 4057376 замена: 4147312 | Трубка | 1 |
| 08 | 4147312 | Трубка | 1 |
| 08 | 4514870 замена: 4057376 | Трубка | 1 |
| 09 | 4506343 | Адаптер | 4 |
| 09 | 94-1301 | Адаптер | 4 |
| 10 | 4042640 | Шланг | 2 |
| 11 | 4506343 | Адаптер | 2 |
| 11 | 94-1301 | Адаптер | 1 |
| 11 | 94-1301 | Адаптер | 2 |
| 12 | 4506344 | Угловой штуцер | 1 |
| 12 | 94-1401 | Угловой штуцер | 1 |
| 12 | 94-1401 | Угловой штуцер | 2 |
| 13 | 4512113 | Шланг | 1 |
| 14 | 4032704 | Шланг | 1 |
| 14 | 4055284 | Резиновый шланг | 1 |
| 15 | 4026393 | Кольцо: вставка | 14 |
| 16 | 4130175 | Угловой штуцер | 2 |
| 16 | 4507112 | Угловой штуцер | 2 |
| 16 | 4507112 | Угловой штуцер | 3 |
| 17 | 4130169 | Штуцер трубки | 10 |
| 17 | 4507113 | Штуцер трубки | 10 |
| 17 | 4507113 | Штуцер трубки | 11 |
| 18 | 4042472 замена: 4057644 | Трубка | 1 |
| 18 | 4057644 | Трубка | 1 |
| 19 | 3005952 замена: 3008631 | Трубка | 1 |
| 19 | 3008631 замена: 3026984 | Трубка | 1 |
| 19 | 3008631 замена: 4130169 | Трубка | 1 |
| 19 | 3026984 | Трубка | 1 |
| 20 | 3005960 замена: 3008633 | Трубка | 1 |
| 20 | 3008633 замена: 3026960 | Трубка | 1 |
| 20 | 3008633 замена: 4130169 | Трубка | 1 |
| 20 | 3008633 замена: 4130175 | Трубка | 1 |
| 20 | 3026992 | Трубка | 1 |
| 21 | 3005955 замена: 3008634 | Трубка | 1 |
| 21 | 3008634 замена: 3026992 | Трубка | 1 |
| 21 | 3008634 замена: 4130169 | Трубка | 1 |
| 21 | 3026992 | Трубка | 1 |
| 22 | 3005956 замена: 3008632 | Трубка | 1 |
| 22 | 3008632 замена: 3026983 | Трубка | 1 |
| 22 | 3008632 замена: 4130169 | Трубка | 1 |
| 22 | 3026983 | Трубка | 1 |
| 23 | 3008286 замена: 3008630 | Трубка | 1 |
| 23 | 3008630 замена: 3026964 | Трубка | 1 |
| 23 | 3008630 замена: 4130169 | Трубка | 1 |
| 23 | 3008630 замена: 4130175 | Трубка | 1 |
| 23 | 3026964 | Трубка | 1 |
| 24 | 3008287 замена: 3008635 | Трубка | 1 |
| 24 | 3008635 замена: 3027001 | Трубка | 1 |
| 24 | 3008635 замена: 4130169 | Трубка | 1 |
| 24 | 3027001 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
