Обратные трубопроводы — HITACHI UH30

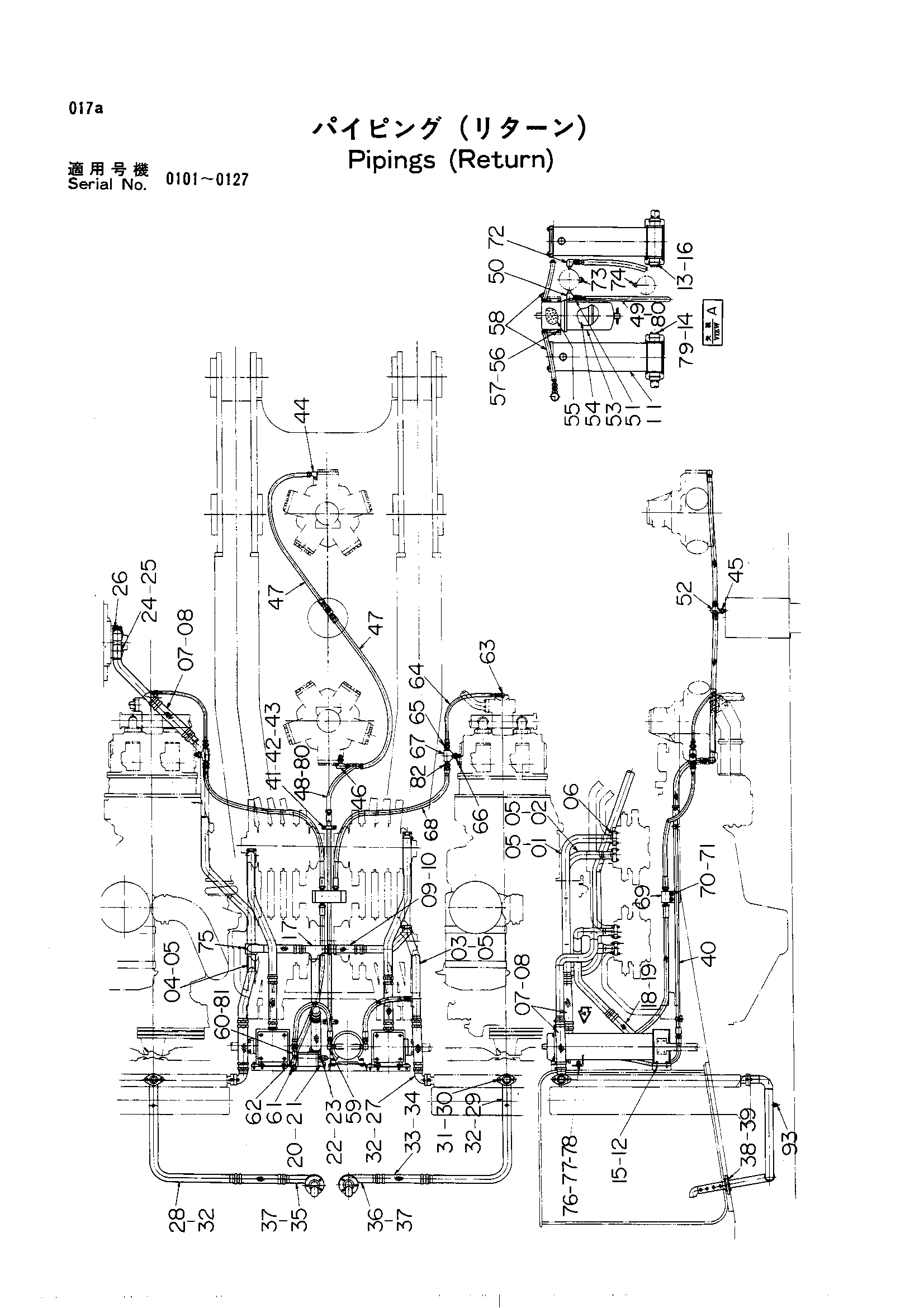

Заводская схема «Обратные трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7001832	Трубка	1
02	7001829	Трубка	1
03	7001833	Трубка	1
04	7002637 замена: 7004056	Обратная трубка	1
04	7004056	Обратная трубка	1
05	A811040	Уплотнительное кольцо	4
06	4513287	Болт с внутренним шестигранником	16
07	4033341	Резиновый шланг	5
07	451891	Резиновый шланг	5
08	4504198	Хомут шланга	20
08	4504199 замена: 4504198	Хомут шланга	20
09	4033342	Шланг	2
09	484969	Шланг	2
10	4504198	Хомут шланга	8
10	4504199 замена: 4504198	Хомут шланга	8
11	9017053	Масляный фильтр	2
11	9403303	Масляный фильтр	2
12	M111236	Болт	8
12	M111240	Болт	8
13	4032867 замена: 4057750	Франге	2
13	4032867 замена: A811050	Франге	2
13	4057750	Крышка	2
14	M111232 замена: M351232	Болт	8
14	M351232	Болт с внутренним шестигранником	8
15	A590012 замена: A590912	Пружинная шайба	8
15	A590912	Пружинная шайба	8
16	A811045	Уплотнительное кольцо	2
16	A811050	Уплотнительное кольцо	2
17	7001828 замена: 4033341	Обратная трубка	1
17	7001828 замена: 7004057	Обратная трубка	1
17	7004057	Обратная трубка	1
18	4033341	Шланг	1
18	451891	Шланг	1
19	4504198	Хомут шланга	4
19	4504199 замена: 4504198	Хомут шланга	4
20	8003589	Трубка	1
21	A810070	Уплотнительное кольцо	1
22	M111045	Болт	3
23	A590010 замена: A590910	Пружинная шайба	3
23	A590910	Пружинная шайба	3
24	7002349 замена: 4033341	Обратная трубка	1
24	7002349 замена: 8007434	Обратная трубка	1
24	8007434	Обратная трубка	1
25	A811040	Уплотнительное кольцо	1
26	4513287	Болт с внутренним шестигранником	4
27	8003590 замена: 4033341	Обратная трубка	2
27	8003590 замена: 8007435	Обратная трубка	2
27	8007435	Обратная трубка	2
28	7001846	Обратная трубка	1
28	7004058	Обратная трубка	1
29	7001847	Обратная трубка	1
29	7004059	Обратная трубка	1
30	M111240	Болт	8
30	M351236	Болт с внутренним шестигранником	8
31	A590012 замена: A590912	Пружинная шайба	8
32	A811045	Уплотнительное кольцо	4
33	4033341	Шланг	2
33	451891	Шланг	2
34	4504198	Хомут шланга	8
34	4504199 замена: 4504198	Хомут шланга	8
35	7001838	Обратная трубка	1
35	8007436	Обратная трубка	1
36	7001845	Обратная трубка	1
36	8007436	Обратная трубка	1
37	A811050	Уплотнительное кольцо	2
37	A811070	Уплотнительное кольцо	2
38	M111025	Болт	6
38	M351036	Болт с внутренним шестигранником	6
39	A590010 замена: A590910	Пружинная шайба	6
40	9702818 замена: 4054351	Трубка дренажный	1
40	9702818 замена: 94-1303	Трубка дренажный	1
40	9702818 замена: 9704809	Трубка дренажный	1
40	9704809	Трубка дренажный	1
41	4000903	Хомут трубки	2
41	4053594	Хомут трубки	2
42	M111014	Болт	4
42	M111045	Болт	2
43	A590010 замена: A590910	Пружинная шайба	4
43	A590910	Пружинная шайба	2
44	94-0632	Угловой штуцер: S	1
44	94-1403	Угловой штуцер: S	2
45	94-1703	Адаптер	3
46	94-0662	Тройник	2
47	4032457 замена: 4057849	Резиновый шланг	2
47	4032457 замена: 94-1403	Резиновый шланг	2
47	4057849	Шланг	2
48	4054351	Шланг	1
48	4508959	Шланг	1
49	4054351	Шланг	1
49	4504210	Шланг	1
50	94-0633	Угловой штуцер	1
51	94-1603	Переходник	1
52	J70584	Крестовина	1
53	4512563	Фильтр	1
54	4034435	Фильтр	1
55	4512696	Фильтрующий элемент	1
56	M111240	Болт	4
57	A590012 замена: A590912	Пружинная шайба	4
57	A590912	Пружинная шайба	4
58	4054351	Шланг	2
58	4508959 замена: 4054351	Шланг	2
58	4508959 замена: 94-1403	Шланг	2
59	94-0632	Угловой штуцер: S	2
59	94-1403	Угловой штуцер: S	2
60	4512695 замена: 94-0677	Адаптер	1
60	4512695 замена: 94-1902	Адаптер	1
60	94-1902	Адаптер	1
61	94-1702	Адаптер	1
62	986953	Обратный клапан	1
63	94-0631	Угловой штуцер	2
63	94-1402	Угловой штуцер	2
64	4040790 замена: 4055247	Шланг	2
64	4040790 замена: 94-1402	Шланг	2
64	4055247	Шланг	2
65	94-1609	Втулка	2
66	J70786	Адаптер	2
67	J70486	Тройник	2
68	4040791 замена: 4055249	Шланг	3
68	4040791 замена: 94-1304	Шланг	3
68	4055249	Шланг	3
69	8004695	Коллектор	1
70	M111020	Болт	3
71	A590010	Пружинная шайба	3
71	A590910	Пружинная шайба	3
72	94-0633	Угловой штуцер	1
73	94-2024	Пробка	3
74	94-2023	Пробка	3
75	94-2022	Пробка	1
76	M111236	Болт	4
77	A590112	Шайба	4
78	A590912	Пружинная шайба	4
79	A590012 замена: A590912	Пружинная шайба	8
80	94-1303	Адаптер	2
81	94-0677	Разъём S	1
82	94-1304	Адаптер	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
