Гидроцилиндр рукояти <погрузчик> — HITACHI UH30

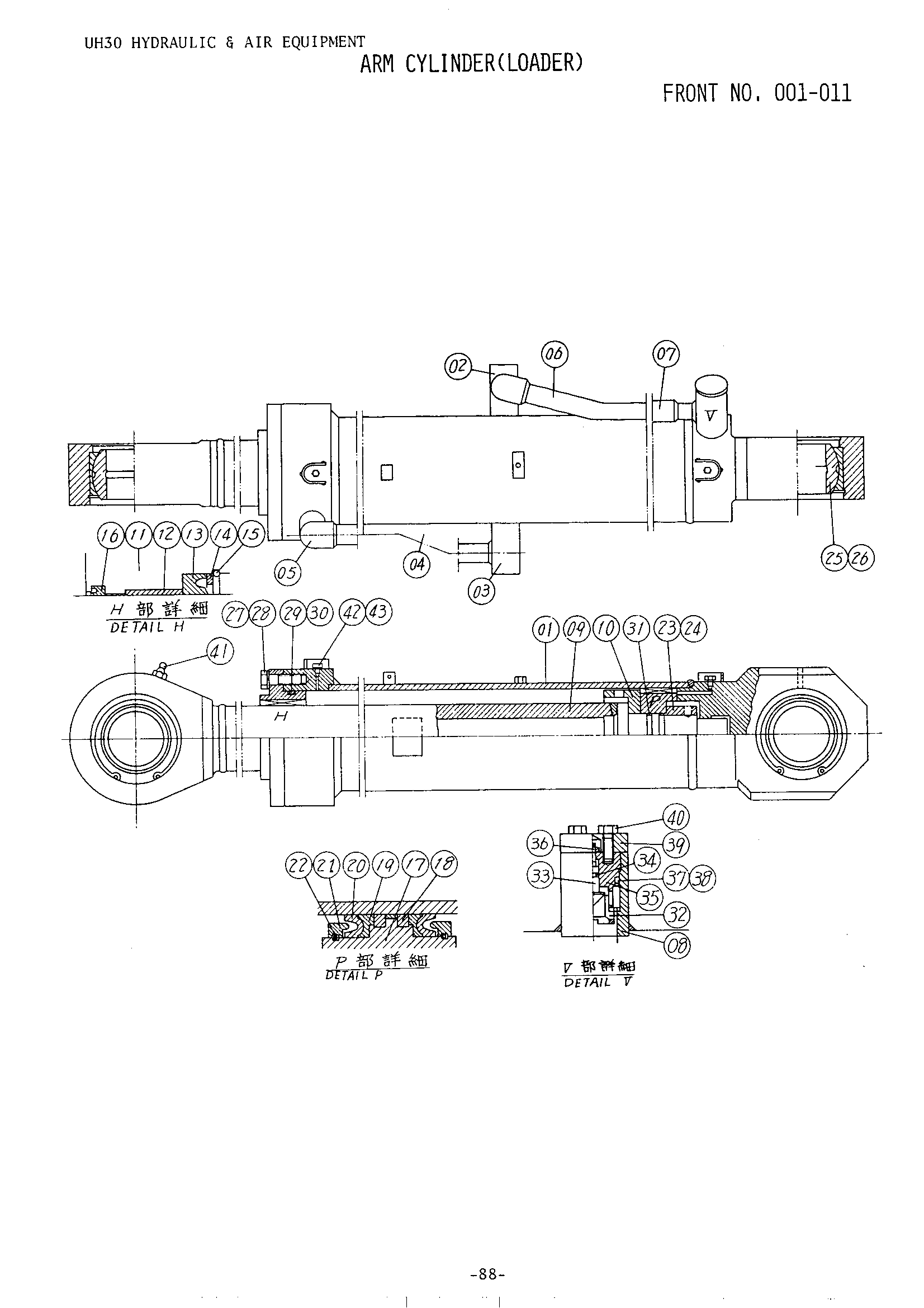

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040837 | Гидроцилиндр рукояти | 1 | |
| 01 | 3009223 замена: 4077346 | Кйл.тубе | 1 |
| 01 | 4077346 | Гидроцилиндр трубка | 1 |
| 02 | 4061750 | Соединение | 1 |
| 03 | 4061747 | Соединение | 1 |
| 04 | 4061748 | Трубка | 1 |
| 05 | 4061614 | Угловой штуцер | 2 |
| 06 | 4061749 | Трубка | 1 |
| 07 | 4061619 | Трубка | 1 |
| 08 | 4061751 | Соединение | 1 |
| 09 | 3006490 | Шток поршня | 1 |
| 10 | 4045604 | Проставка | 1 |
| 11 | 4045605 | Головка гидроцилиндра | 1 |
| 12 | 4039622 | Втулка | 1 |
| 13 | 4039625 | У-ринг | 1 |
| 14 | 4039624 | Манжета головка | 1 |
| 15 | 4039623 | Стопорное кольцо | 1 |
| 16 | 4045608 | Кольцо випеер | 1 |
| 17 | 4045609 | Поршень | 1 |
| 18 | 4045610 | Поршневое кольцо | 2 |
| 19 | 4045611 | Нейлоновый хеел | 2 |
| 20 | 4045606 | У-ринг | 2 |
| 21 | 4045612 | Держатель у-ринг | 2 |
| 22 | 4039605 | Ограничитель | 2 |
| 23 | 4045613 | Гайка | 1 |
| 24 | 4045613 | Винт | 1 |
| 25 | 4045614 | Подшипник SPH. | 2 |
| 26 | 4045067 | Стопорное кольцо | 2 |
| 27 | 4039656 | Болт | 12 |
| 28 | 4036105 | Пружинная шайба | 12 |
| 29 | 4045616 | Уплотнительное кольцо | 1 |
| 30 | 4045615 | Опорное кольцо | 1 |
| 31 | 4045634 | Уплотнительное кольцо | 1 |
| 32 | 4127576 | Втулка клапан | 1 |
| 33 | 4039617 | Шток клапан | 1 |
| 34 | 4045632 | Уплотнительное кольцо | 1 |
| 35 | 4036077 | Пробка клапан | 1 |
| 36 | 4505094 | Гайка | 1 |
| 37 | 4045633 | Уплотнительное кольцо | 1 |
| 38 | 4039620 | Опорное кольцо | 1 |
| 39 | 4039621 | Крышка клапан | 1 |
| 40 | 4047283 | Болт | 2 |
| 41 | J75481 | Штуцер | 1 |
| 42 | 4039081 | Воздушный блеедер | 2 |
| 43 | 4036975 | Стальной шарик | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
