Двигатель — HITACHI UH30

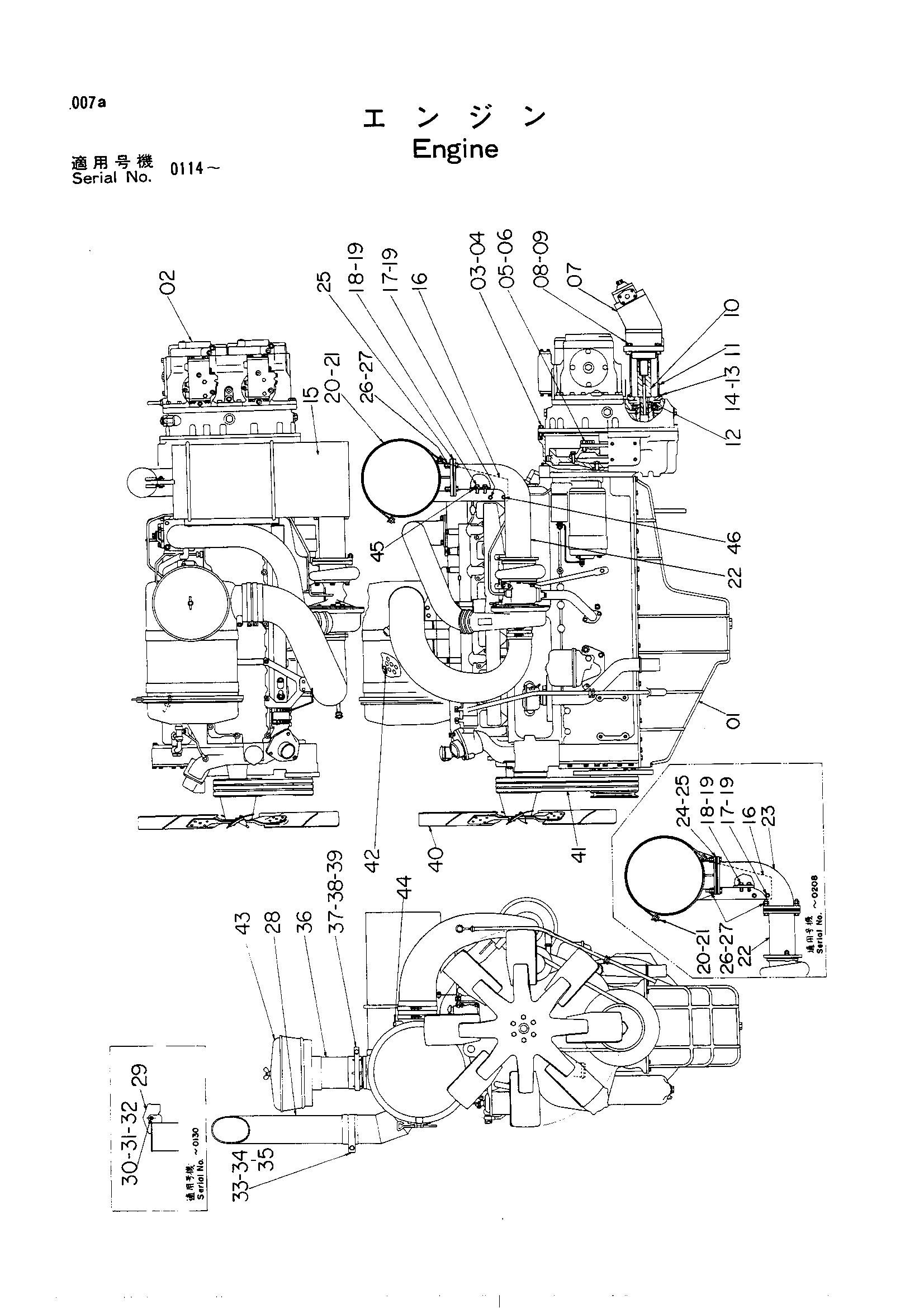

Заводская схема «Двигатель» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4050830	Двигатель	2
02	4513984	Поршневой насос	2
03	M211032	Болт	24
04	A590910	Пружинная шайба	24
05	M211636	Болт	16
06	4504792	Стопорная пластина	8
07	4148071	Насос	2
07	4512936 замена: 2011697	Насос	2
07	4512936 замена: 4148071	Насос	2
08	M111036	Болт	8
09	A590910	Пружинная шайба	8
10	2011697	Втулка	2
10	3004030	Втулка	2
11	8003467	Трубка	2
12	4031263	Проставка	2
13	M341232	Болт с внутренним шестигранником	8
14	A590912	Пружинная шайба	8
15	6003115	Глушитель	2
15	6500466	Глушитель	2
16	7003991 замена: 4114402	Кронштейн	2
16	7003991 замена: 7011871	Кронштейн	2
16	7011871	Кронштейн	2
17	M211056	Болт	4
17	M211063	Болт	4
18	M211028	Болт	4
18	M211032	Болт	4
19	A590910	Пружинная шайба	8
20	4057073	U-образный болт	4
21	M521008	Гайка	16
22	8007391	Выпускная труба	2
22	8013107	Выпускная труба	2
23	8007390	Выпускная труба	2
24	4038550	Пластина	4
25	D41436	Прокладка	2
25	D41436	Прокладка	14
26	M111256	Болт	8
26	M111256	Болт	16
27	M521210	Гайка	16
27	M521210	Гайка	32
28	8010852	Выпускная труба	2
28	8502005 замена: 8010852	Выпускная труба	2
29	8500780	Крышка	2
30	4046671	Болт	2
31	M531012	Корончатая гайка	2
32	A762020	Шплинт	2
33	4034264	Лента	2
34	M111050	Болт	2
35	M521008	Гайка	4
36	4097650	Екстентион	2
36	8006201 замена: 4097650	Трубка	2
37	4029245	Хомут	2
38	M111050	Болт	2
39	M501008	Гайка	4
40	4054595	Вентилятор	2
41	4054596	Ремень V (1=3деталь)	2
42	4515089	Элемент	2
43	D911357	Фильтр PRE	2
44	4515088	Индикатор	2
45	4135796	Регулировочная шайба	6
46	4114402	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
