Каталог запчастей HITACHI
Кондиционер — HITACHI UH30

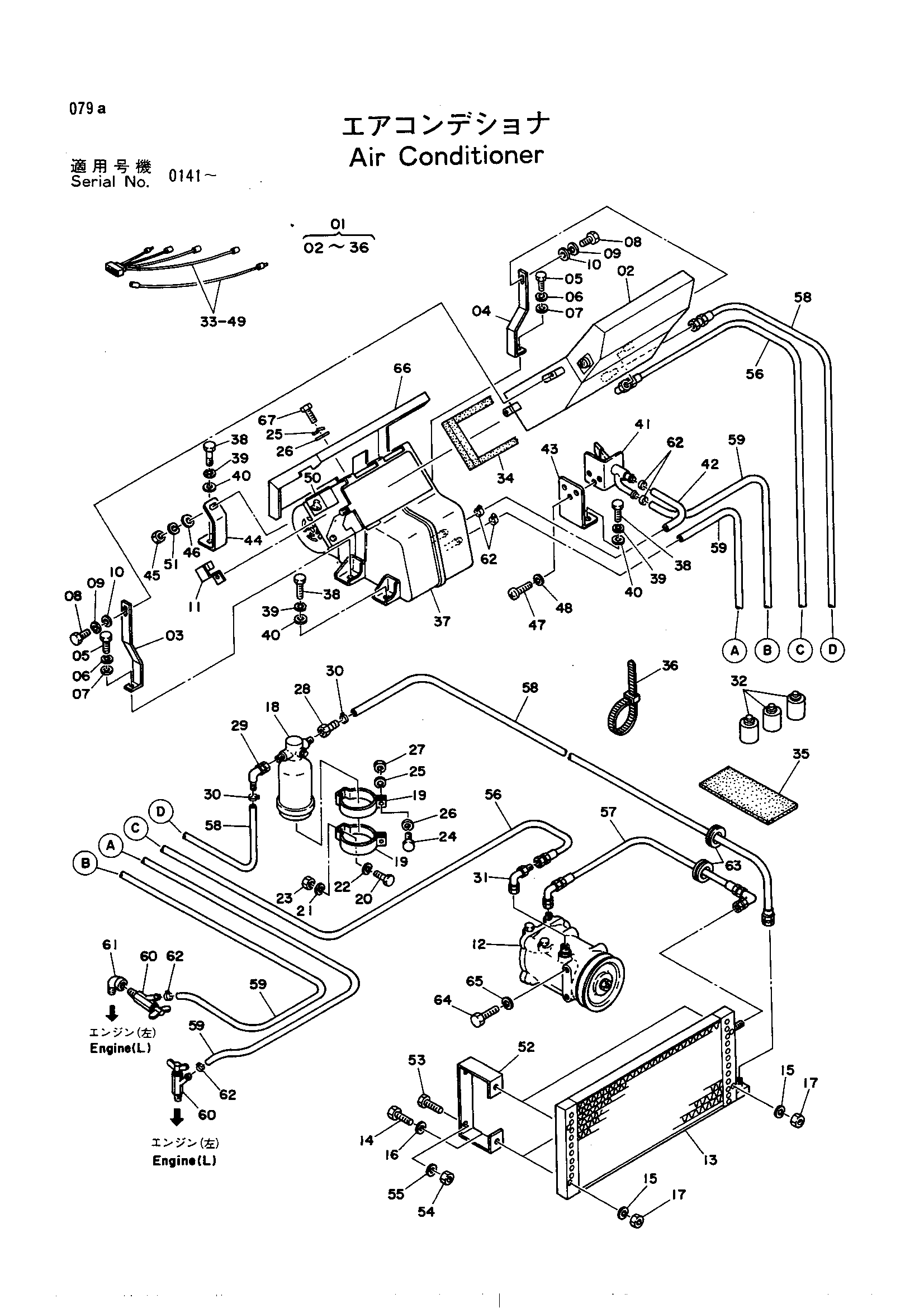

Заводская схема «Кондиционер» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9023911 | Радиатор в сборе | 1 |
| 02 | 4080640 | Радиатор блок | 1 |
| 03 | 0228213 | Кронштейн | 1 |
| 03 | 4080643 замена: 0228213 | Кронштейн | 1 |
| 04 | 0228214 | Кронштейн | 1 |
| 04 | 4080642 замена: 0228214 | Кронштейн | 1 |
| 05 | M111025 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 08 | M200613 | Болт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | A590106 | Пружинная шайба | 2 |
| 11 | 4110901 замена: 4158681 | Выключатель микро | 1 |
| 11 | 4158681 | Выключатель микро | 1 |
| 12 | 4080641 | Компрессор | 1 |
| 13 | 4045674 | Конденсатор | 1 |
| 14 | M200640 | Болт | 4 |
| 15 | A590906 | Пружинная шайба | 4 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | M500605 | Гайка | 4 |
| 18 | 4080664 | Рекуид бак | 1 |
| 19 | 4045673 | Кронштейн | 2 |
| 20 | M200816 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | A590108 | Шайба | 2 |
| 23 | M500807 | Гайка | 2 |
| 24 | M200620 | Болт | 2 |
| 25 | A590906 | Пружинная шайба | 6 |
| 26 | A590106 | Плоская шайба | 6 |
| 27 | M500605 | Гайка | 2 |
| 28 | 4110859 | Адаптер | 1 |
| 29 | 4099156 | Адаптер | 1 |
| 30 | 4514700 | Зажим шланг | 2 |
| 31 | 4045670 | Угловой штуцер | 1 |
| 32 | 0228216 | GAS | 3 |
| 32 | 4507594 | GAS | 3 |
| 33 | 0228215 | Жгут проводов | 1 |
| 33 | 4080645 | Жгут проводов | 1 |
| 34 | 4110899 | Амортизатор | 1 |
| 35 | 4110900 | Амортизатор | 1 |
| 36 | 4110898 | Зажим | 4 |
| 37 | 4078815 | Отопитель блок | 1 |
| 38 | M111020 | Болт | 5 |
| 39 | A590910 | Пружинная шайба | 5 |
| 40 | A590110 | Шайба | 5 |
| 41 | 4080633 | Кран | 1 |
| 41 | 4115856 | Кран | 1 |
| 42 | 4080634 | Шланг | 1 |
| 42 | 4113054 | Шланг | 1 |
| 42 | 4115857 | Шланг | 1 |
| 43 | 4080635 | Кронштейн | 1 |
| 43 | 4115858 | Кронштейн | 1 |
| 44 | 4080636 | Кронштейн | 1 |
| 45 | M500807 | Гайка | 1 |
| 46 | A590108 | Шайба | 1 |
| 47 | M430510 | Винт | 3 |
| 48 | A590905 | Пружинная шайба | 3 |
| 49 | 4080637 | Жгут проводов | 1 |
| 50 | 0228115 | Выключатель | 1 |
| 50 | 4080638 замена: 0228115 | Выключатель | 1 |
| 51 | A590908 | Пружинная шайба | 1 |
| 52 | 4032413 | Опора | 2 |
| 53 | M200613 | Болт | 4 |
| 54 | M500605 | Гайка | 4 |
| 55 | A590906 | Пружинная шайба | 4 |
| 56 | 4079259 | Шланг радиатора | 1 |
| 57 | 4507808 | Шланг радиатора | 1 |
| 58 | 4045671 | Шланг радиатора | 2 |
| 59 | 4078976 | Резиновый шланг | 2 |
| 60 | 4507979 | Клапан | 1 |
| 61 | 4062963 | Адаптер | 1 |
| 62 | 4507228 | Хомут шланга | 6 |
| 63 | 94-2809 | Резиновая втулка | 2 |
| 64 | M111025 | Болт | 3 |
| 65 | A590910 | Пружинная шайба | 3 |
| 66 | 7007896 | Крышка | 1 |
| 67 | M200625 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
