Гидролинии рабочего оборудования (укороченный стрела) — HITACHI UH30

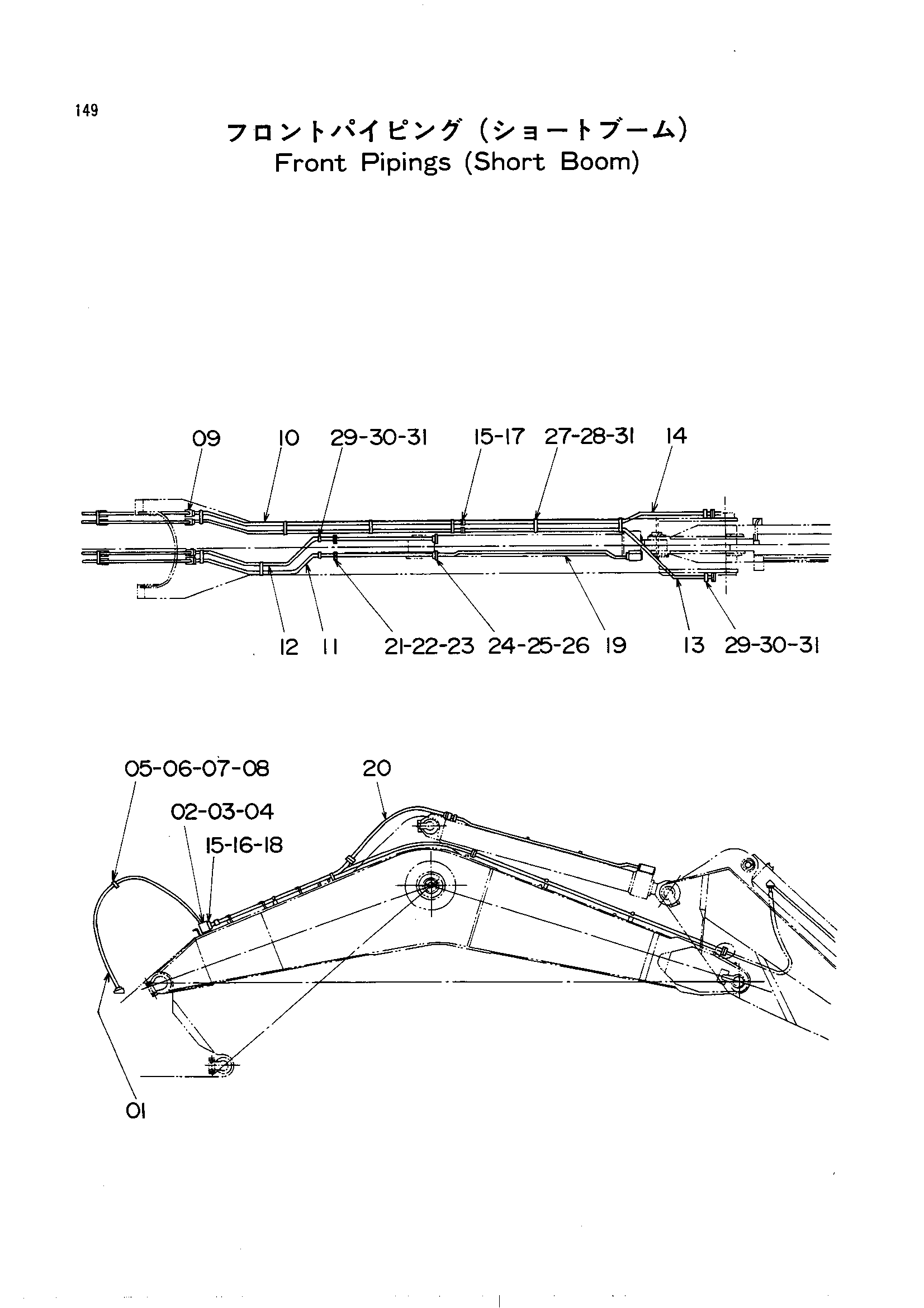

Заводская схема «Гидролинии рабочего оборудования (укороченный стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9034606 | Трубопроводы в сборе | 1 | |
| 01 | 4055397 | Резиновый шланг | 4 |
| 02 | 4508805 | Уплотнительное кольцо | 8 |
| 03 | 4075853 | Разъёмный фланец | 16 |
| 04 | M351245 | Болт с внутренним шестигранником | 32 |
| 05 | 4073543 | Хомут | 4 |
| 06 | M111201 | Болт | 2 |
| 07 | M511210 | Гайка | 4 |
| 08 | A590112 | Шайба | 4 |
| 09 | 3018032 | Фланец | 4 |
| 10 | 8018173 | Трубка | 2 |
| 11 | 8018174 | Трубка | 1 |
| 12 | 8018175 | Трубка | 1 |
| 13 | 8018176 | Трубка | 1 |
| 14 | 8018177 | Трубка | 1 |
| 15 | 4510169 | Уплотнительное кольцо | 6 |
| 16 | M351650 | Болт с внутренним шестигранником | 8 |
| 17 | M351663 | Болт с внутренним шестигранником | 8 |
| 18 | M351602 | Болт с внутренним шестигранником | 8 |
| 19 | 3018117 замена: 3022075 | Гидроцилиндр рукоять | 1 |
| 19 | 3022075 | Кйл.арм | 1 |
| 20 | 4086354 | Шланг | 2 |
| 21 | 4510169 | Уплотнительное кольцо | 2 |
| 22 | 4075854 | Разъёмный фланец | 4 |
| 23 | M351663 | Болт с внутренним шестигранником | 8 |
| 24 | 4508805 | Уплотнительное кольцо | 2 |
| 25 | 4075853 | Разъёмный фланец | 4 |
| 26 | M351245 | Болт с внутренним шестигранником | 8 |
| 27 | 4058470 | Хомут трубки | 8 |
| 28 | 442687 | Шайба блокировка | 8 |
| 29 | 4058368 | Хомут трубки | 4 |
| 30 | X4848 | Шайба | 4 |
| 31 | M111271 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
