Трубопроводы системы смазки (стандарт стрела) — HITACHI UH30

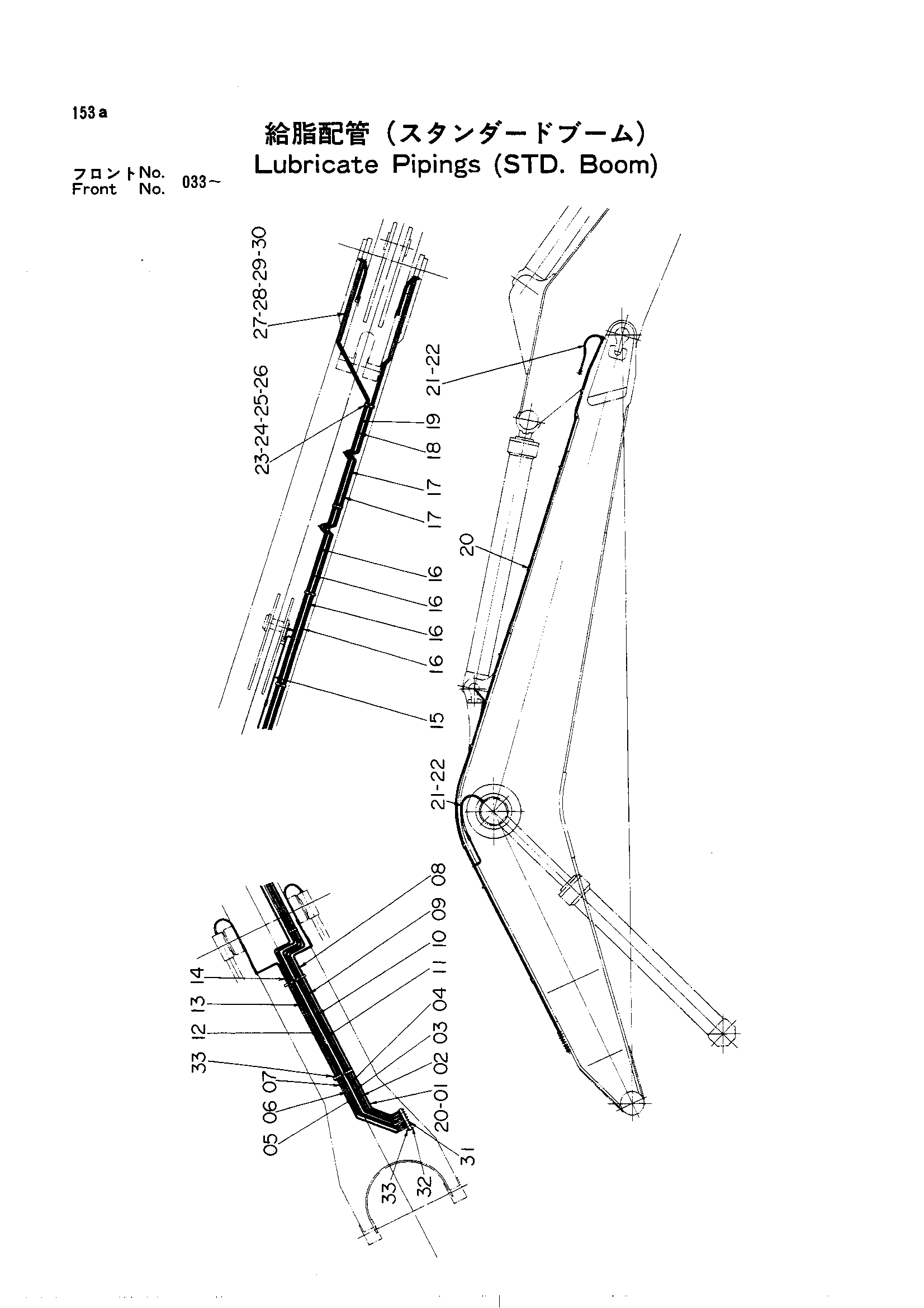

Заводская схема «Трубопроводы системы смазки (стандарт стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3008937 замена: 3026972 | Трубка | 1 |
| 01 | 3008937 замена: 4130169 | Трубка | 1 |
| 01 | 3026972 | Трубка | 1 |
| 02 | 3008938 замена: 3026973 | Трубка | 1 |
| 02 | 3008938 замена: 4130169 | Трубка | 1 |
| 02 | 3026973 | Трубка | 1 |
| 03 | 3008939 замена: 3026974 | Трубка | 1 |
| 03 | 3008939 замена: 4130169 | Трубка | 1 |
| 03 | 3026978 | Трубка | 1 |
| 04 | 3008940 замена: 3026975 | Трубка | 1 |
| 04 | 3008940 замена: 4130169 | Трубка | 1 |
| 04 | 3026977 | Трубка | 1 |
| 05 | 3008941 замена: 3026976 | Трубка | 1 |
| 05 | 3008941 замена: 4130169 | Трубка | 1 |
| 05 | 3026968 | Трубка | 1 |
| 06 | 3008942 замена: 3026976 | Трубка | 1 |
| 06 | 3008942 замена: 4130169 | Трубка | 1 |
| 06 | 3026969 | Трубка | 1 |
| 07 | 3008943 замена: 3026971 | Трубка | 1 |
| 07 | 3008943 замена: 4130169 | Трубка | 1 |
| 07 | 3026971 | Трубка | 1 |
| 08 | 3008348 замена: 3026990 | Трубка | 1 |
| 08 | 3008348 замена: 4130169 | Трубка | 1 |
| 08 | 3026990 | Трубка | 1 |
| 09 | 3008944 замена: 3026970 | Трубка | 1 |
| 09 | 3008944 замена: 4130169 | Трубка | 1 |
| 09 | 3026970 | Трубка | 1 |
| 10 | 3008945 замена: 3026999 | Трубка | 1 |
| 10 | 3008945 замена: 4130169 | Трубка | 1 |
| 10 | 3026999 | Трубка | 1 |
| 11 | 3008946 замена: 3026998 | Трубка | 1 |
| 11 | 3008946 замена: 4130169 | Трубка | 1 |
| 11 | 3026998 | Трубка | 1 |
| 12 | 3008947 замена: 3026997 | Трубка | 1 |
| 12 | 3008947 замена: 4130169 | Трубка | 1 |
| 12 | 3026997 | Трубка | 1 |
| 13 | 3008948 замена: 3026996 | Трубка | 1 |
| 13 | 3008948 замена: 4130169 | Трубка | 1 |
| 13 | 3026996 | Трубка | 1 |
| 14 | 3008347 замена: 3027567 | Трубка | 1 |
| 14 | 3008347 замена: 4130169 | Трубка | 1 |
| 14 | 3027567 | Трубка | 1 |
| 15 | 3008949 замена: 3027995 | Трубка | 1 |
| 15 | 3008949 замена: 4130169 | Трубка | 1 |
| 15 | 3026995 | Трубка | 1 |
| 16 | 3008950 замена: 3027994 | Трубка | 4 |
| 16 | 3008950 замена: 4130169 | Трубка | 4 |
| 16 | 3026994 | Трубка | 4 |
| 17 | 4111756 замена: 4130169 | Трубка | 2 |
| 17 | 4111756 замена: 4147356 | Трубка | 2 |
| 17 | 4147356 | Трубка | 2 |
| 18 | 4111758 замена: 4130169 | Трубка | 1 |
| 18 | 4111758 замена: 4147329 | Трубка | 1 |
| 18 | 4147329 | Трубка | 1 |
| 19 | 4111757 замена: 4130169 | Трубка | 1 |
| 19 | 4111757 замена: 4147327 | Трубка | 1 |
| 19 | 4147327 | Трубка | 1 |
| 20 | 4130169 | Штуцер трубки | 46 |
| 20 | 4507113 | Штуцер трубки | 46 |
| 21 | 4055295 | Шланг | 6 |
| 22 | 94-1301 | Адаптер | 12 |
| 23 | 4032158 | Хомут | 5 |
| 24 | 4032159 | Резиновая прокладка | 5 |
| 25 | M111228 | Болт | 5 |
| 26 | A590912 | Пружинная шайба | 5 |
| 27 | 4032160 | Хомут | 2 |
| 28 | 4032161 | Манжета | 2 |
| 29 | M111225 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 31 | J75481 | Штуцер | 7 |
| 32 | J75281 | Пробка масляный | 1 |
| 33 | J75282 | Пробка масляный | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
