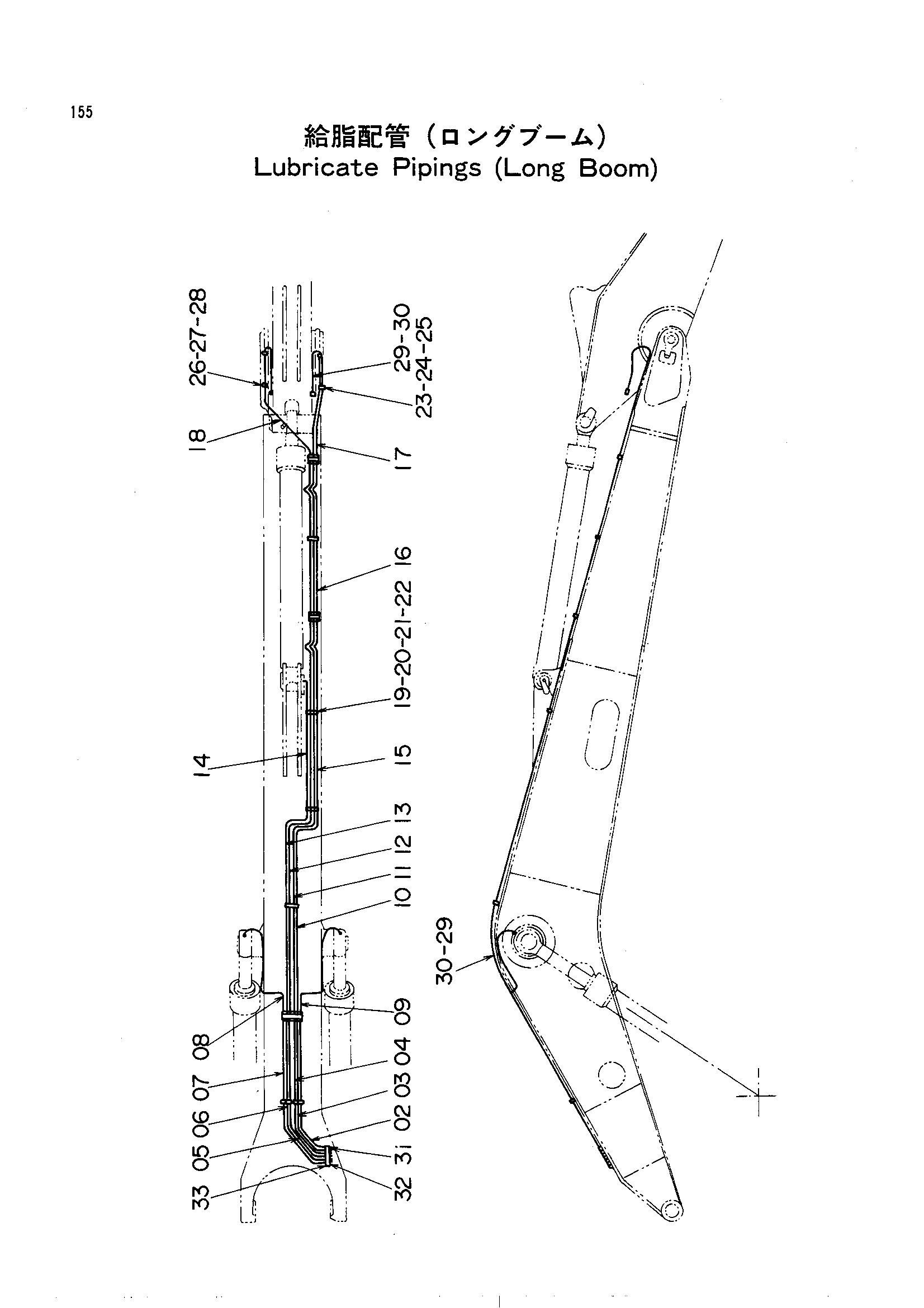

Трубопроводы системы смазки (удлинённый стрела) — HITACHI UH30
Заводская схема «Трубопроводы системы смазки (удлинённый стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507113 | Штуцер | 44 |
| 02 | 4094482 | Трубка | 1 |
| 03 | 4094483 | Трубка | 1 |
| 04 | 4094484 | Трубка | 1 |
| 05 | 4094485 | Трубка | 1 |
| 06 | 4094486 | Трубка | 1 |
| 07 | 4094487 | Трубка | 1 |
| 08 | 4094488 | Трубка | 1 |
| 09 | 4094489 | Трубка | 1 |
| 10 | 3015984 | Трубка | 1 |
| 11 | 3015985 | Трубка | 1 |
| 12 | 3015986 | Трубка | 1 |
| 13 | 3015987 | Трубка | 1 |
| 14 | 4094492 | Трубка | 1 |
| 15 | 4094490 | Трубка | 3 |
| 16 | 4094491 | Трубка | 3 |
| 17 | 4094493 | Трубка | 2 |
| 17 | 4107455 | Трубка | 2 |
| 18 | 3015988 | Трубка | 1 |
| 18 | 4107456 | Трубка | 1 |
| 19 | 4032158 | Хомут | 5 |
| 20 | 4032159 | Резиновая прокладка | 5 |
| 21 | M111228 | Болт | 5 |
| 22 | A590912 | Пружинная шайба | 5 |
| 23 | 4000862 | Зажим трубка | 1 |
| 24 | M430610 | Винт | 1 |
| 25 | A590906 | Пружинная шайба | 1 |
| 26 | 4000862 | Зажим трубка | 2 |
| 27 | M430610 | Винт | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | 4055295 | Шланг | 5 |
| 30 | 94-1301 | Адаптер | 10 |
| 31 | J75481 | Штуцер | 6 |
| 32 | J75281 | Пробка масляный | 2 |
| 33 | J75282 | Пробка масляный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
