Ковш (3.7)<погрузчик> — HITACHI UH30

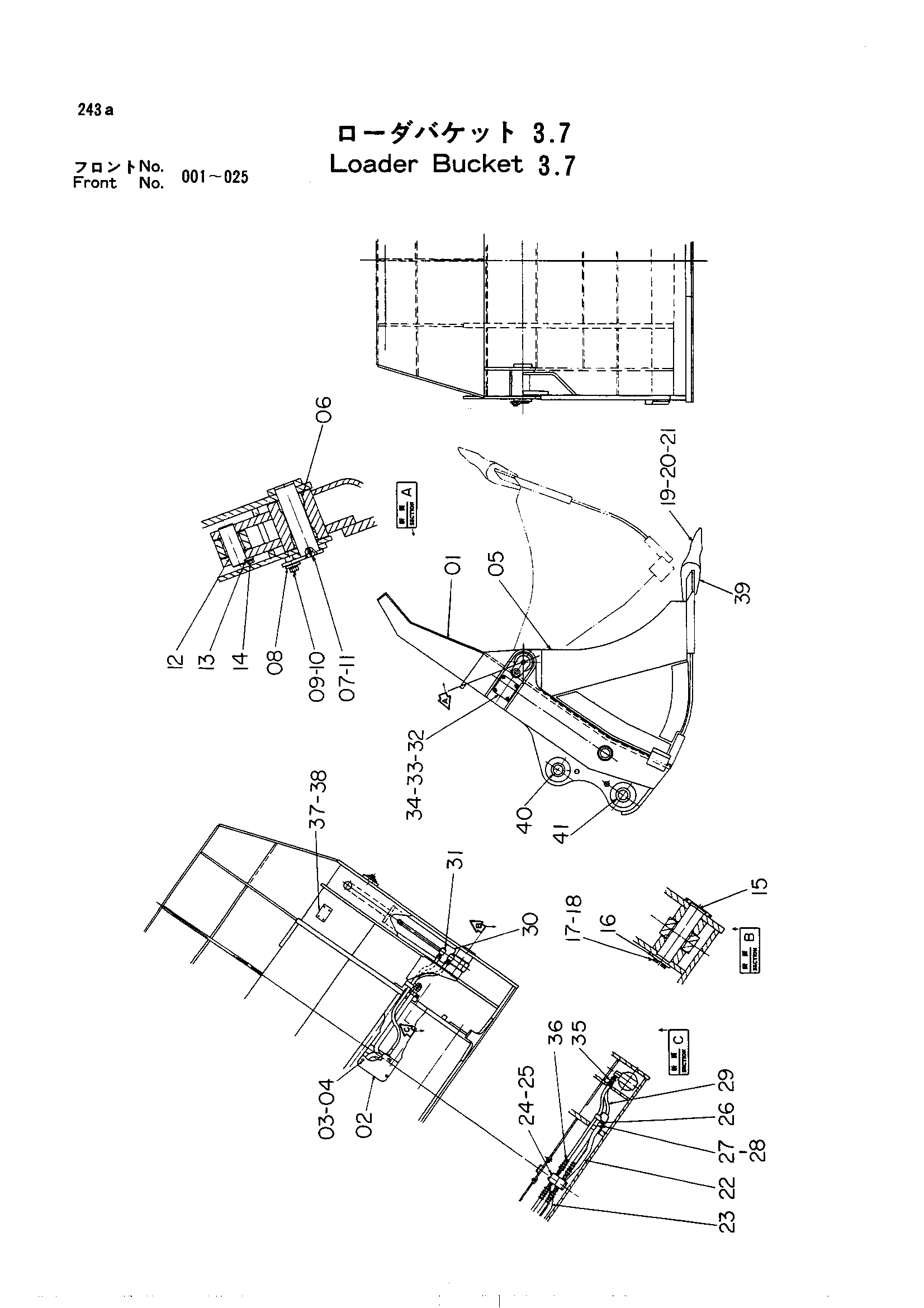

Заводская схема «Ковш (3.7)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9012615 замена: 9029561 | Ковш в сборе | 1 | |
| 9029561 | Ковш в сборе | 1 | |
| 01 | 5000284 | Ковш | 1 |
| 01 | 5000352 | Ковш | 1 |
| 01 | 5000352 | Ковш | 1 |
| 01 | 5000352 | Ковш | 1 |
| 01 | 5000352 | Ковш | 1 |
| 01 | 5000764 | Ковш | 1 |
| 01 | 8013334 замена: 5000764 | Ковш задний | 1 |
| 01 | 8013334 замена: 5000764 | Ковш задний | 1 |
| 01 | 8013334 замена: 4185612 | Ковш задний | 1 |
| 01 | 8013334 | Ковш задний | 1 |
| 01 | 8013334 | Ковш задний | 1 |
| 01 | 8013334 | Ковш задний | 1 |
| 02 | 8004724 | Крышка | 1 |
| 03 | M111025 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 5000763 | Ковш передний | 1 |
| 05 | 5000763 | Ковш передний | 1 |
| 05 | 6001215 замена: 5000763 | Ковш передний | 1 |
| 05 | 6001215 замена: 4083147 | Ковш передний | 1 |
| 06 | 4083147 | Втулка | 2 |
| 06 | 4083147 | Втулка | 2 |
| 06 | 4509611 | Втулка | 1 |
| 06 | 4509611 | Втулка | 1 |
| 07 | 8004725 | Палец | 2 |
| 08 | 4040826 | Шайба | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | M122040 | Болт | 2 |
| 11 | J75481 | Штуцер | 2 |
| 12 | 4063341 | Палец | 2 |
| 13 | 4063340 | Стопорная пластина | 2 |
| 14 | M351632 | Болт | 4 |
| 15 | 3005619 | Палец | 2 |
| 16 | 4040825 | Ограничитель | 2 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | M121232 | Болт | 4 |
| 19 | 4508408 замена: 4095684 | Коронка зуба | 6 |
| 19 | 4508408 замена: 4095684 | Коронка зуба | 6 |
| 19 | 4508408 | Коронка зуба | 6 |
| 20 | 4508409 | Резиновый фиксатор | 5 |
| 20 | 4508409 | Резиновый фиксатор | 6 |
| 20 | 4508409 | Резиновый фиксатор | 6 |
| 21 | 4508410 | Стопорный палец | 5 |
| 21 | 4508410 | Стопорный палец | 6 |
| 21 | 4508410 | Стопорный палец | 6 |
| 22 | 7002616 | Трубка | 1 |
| 23 | 7002617 | Трубка | 1 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | M111203 | Болт | 2 |
| 26 | 4039852 | Хомут | 2 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | M111016 | Болт | 4 |
| 29 | 3009312 | Гидроцилиндр разгрузка | 2 |
| 29 | 4041424 | Резиновый шланг | 4 |
| 29 | 4057977 | Резиновый шланг | 4 |
| 30 | 4040158 | Гидроцилиндр. разгрузка | 2 |
| 31 | 94-2024 | Пробка | 4 |
| 32 | 4051132 | Крышка блинд | 2 |
| 33 | A590916 | Пружинная шайба | 8 |
| 34 | M111625 | Болт | 8 |
| 35 | 94-1303 | Адаптер | 4 |
| 36 | 4053607 | Защитный кожух | 4 |
| 37 | 4058497 | Информационная табличка | 1 |
| 38 | M492564 | Приводной винт | 4 |
| 39 | 4057774 | Адаптер | 5 |
| 39 | 4057774 замена: 4110762 | Адаптер | 6 |
| 39 | 4057774 замена: 4110763 | Адаптер | 6 |
| 39 | 4057774 замена: 4110762 | Адаптер | 6 |
| 39 | 4057774 замена: 4110763 | Адаптер | 6 |
| 39 | 4508412 | Адаптер | 5 |
| 39 | 4508412 | Адаптер | 6 |
| 39 | 4508412 | Адаптер | 6 |
| 40 | 4085612 | Втулка | 2 |
| 40 | 4085612 | Втулка | 2 |
| 40 | 4085612 | Втулка | 2 |
| 40 | 4085612 | Втулка | 2 |
| 40 | 4085612 | Втулка | 2 |
| 40 | 4085612 | Втулка | 2 |
| 41 | 4085612 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
