Рукоять в сборе (3.5M)<для дредгер> — HITACHI UH30

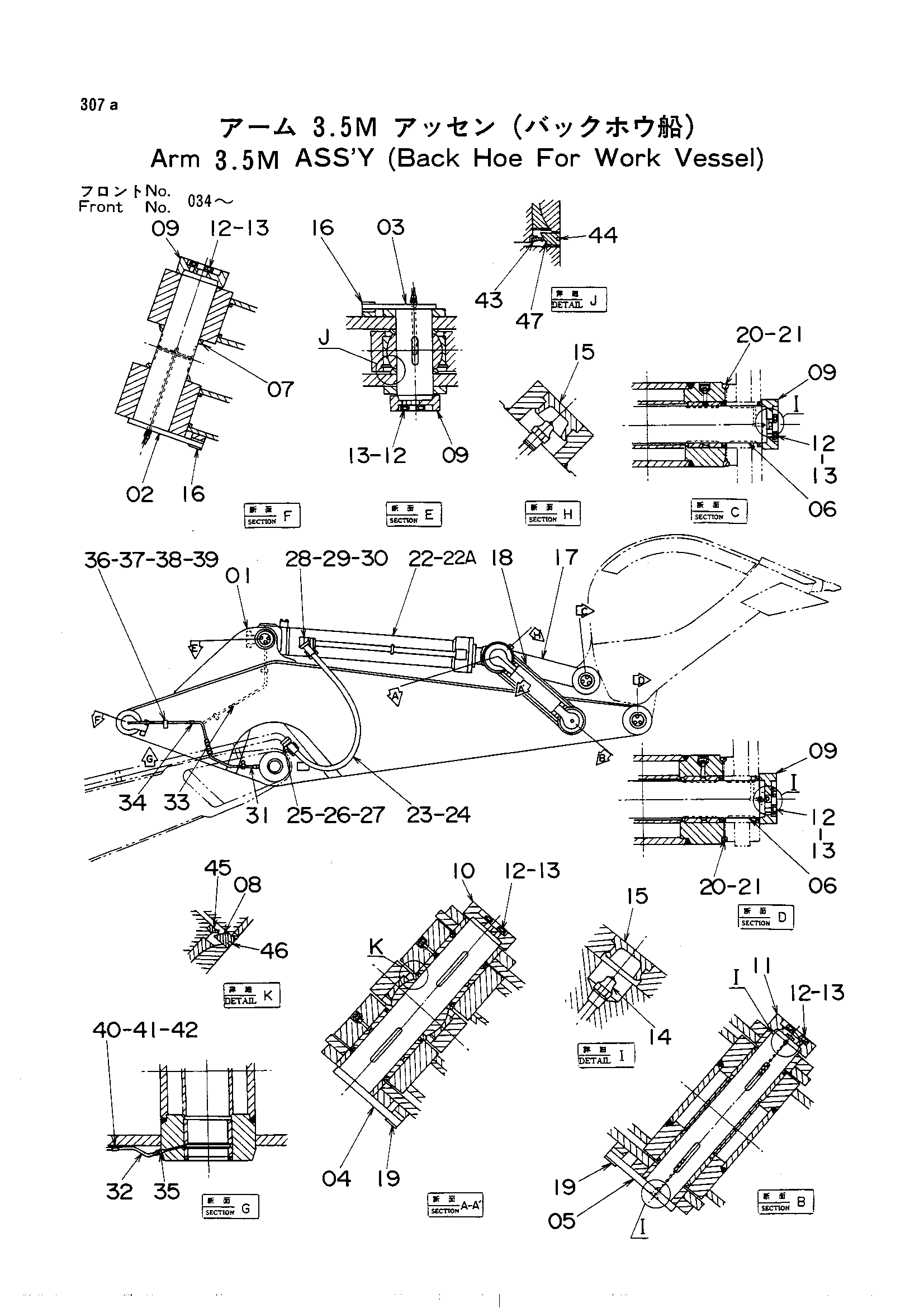

Заводская схема «Рукоять в сборе (3.5M)<для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9037512	Рукоять в сборе	1
02	8019493	Палец	1
03	8018172	Палец	1
04	7008581	Палец	1
05	7008580	Палец	1
06	3018429	Палец	2
07	4041056	Шайба	2
08	4123242	Шайба	2
09	4105888	Ограничитель	6
10	3015952	Ограничитель	1
11	3015951	Ограничитель	1
12	M121650	Болт	24
13	A590916	Пружинная шайба	24
14	J75481	Штуцер	6
15	4105912	Колпачок	7
16	4105889	Ограничитель	2
17	9037513	Тяга A в сборе	1
18	9033307	Тяга B в сборе	2
19	4094551	Ограничитель	2
20	4102704	Уплотнительное кольцо	4
21	4102702	Кольцо	4
22	3023085	Гидроцилиндр букк	1
22A	4131358	Шток поршня	1
23	4094583	Резиновый шланг	2
24	4055103	Защитный кожух	2
25	4510169	Уплотнительное кольцо	2
26	4075854	Разъёмный фланец	4
27	4122096	Болт с внутренним шестигранником	8
28	4508805	Уплотнительное кольцо	2
29	4075853	Разъёмный фланец	4
30	4122094	Разъём	8
31	4122687	Трубка	1
32	4122688	Трубка	1
33	4122689	Трубка	1
34	4122690	Трубка	1
35	4122125	Адаптер	8
36	4032160	Хомут	3
37	4032161	Манжета	3
38	M111225	Болт	3
39	A590912	Пружинная шайба	3
40	4000854	Зажим трубка	2
41	M430610	Винт	2
42	A590906	Пружинная шайба	2
43	4123135	Пылезащитное уплотнение	2
44	4123878	Пылезащитное уплотнение	2
45	4123136	Пылезащитное уплотнение	2
46	4123879	Пылезащитное уплотнение	2
47	4123243	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
