Гидроцилиндр ковша (укороченный рукоять)<экскаватор> — HITACHI UH30

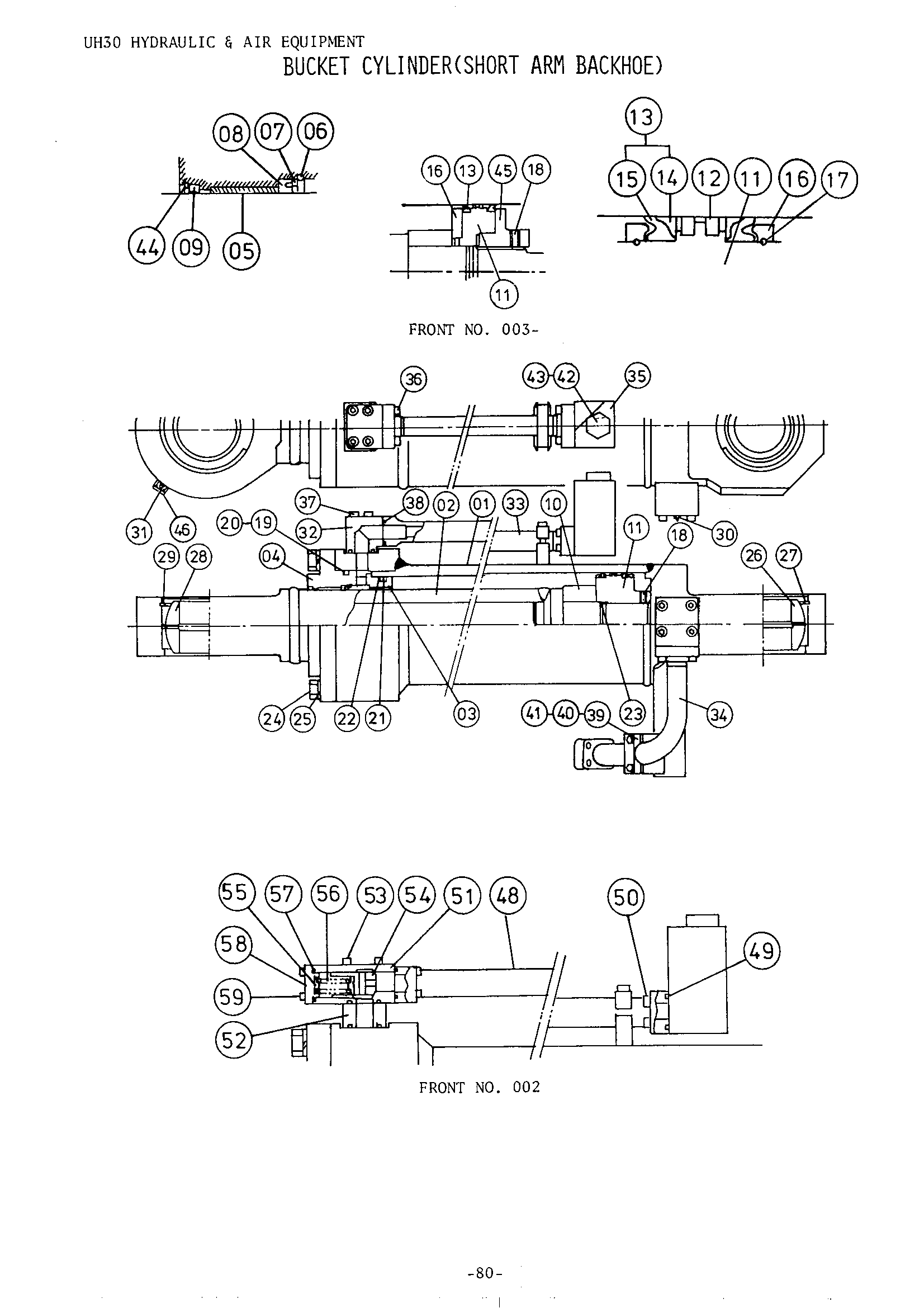

Заводская схема «Гидроцилиндр ковша (укороченный рукоять)<экскаватор>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3017372 замена: 3020564 | Гидроцилиндр ковш | 1 | |
| 3020564 | Гидроцилиндр ковш | 1 | |
| 01 | 0148401 | Труба гидроцилиндра | 1 |
| 02 | 3008858 | Поршень шток | 1 |
| 03 | 4065539 | Проставка | 1 |
| 04 | 0148404 замена: 0161002 | Головка гидроцилиндра | 1 |
| 04 | 0148404 замена: 4104488 | Головка гидроцилиндра | 1 |
| 04 | 0148404 замена: 0161001 | Головка гидроцилиндра | 1 |
| 04 | 0161001 | Головка гидроцилиндра | 1 |
| 05 | 4036088 | Втулка | 1 |
| 06 | 4036095 | Стопорное кольцо | 1 |
| 07 | 4036106 | Манжета головка | 1 |
| 08 | 4065592 | У-ринг | 1 |
| 09 | 4058709 | Кольцо випеер | 1 |
| 09 | 4104488 | Кольцо випеер | 1 |
| 10 | 4065542 | Подшипник амортизатор | 1 |
| 11 | 0160702 | Поршень | 1 |
| 11 | 4065534 замена: 0160704 | Поршень | 1 |
| 11 | 4065534 замена: 0160705 | Поршень | 1 |
| 11 | 4065534 замена: 1060703 | Поршень | 1 |
| 11 | 4065534 замена: 4045619 | Поршень | 1 |
| 11 | 4065534 замена: 4104480 | Поршень | 1 |
| 11 | 4065534 замена: 0160702 | Поршень | 1 |
| 12 | 4045619 | Поршневое кольцо | 2 |
| 13 | 0148307 замена: 0160703 | У-ринг | 2 |
| 13 | 0160703 | У-ринг | 2 |
| 14 | 4038536 замена: 0160703 | Хеел-нйлон | 1 |
| 15 | 4038535 замена: 0160703 | У-ринг | 1 |
| 16 | 0160704 | Держатель у-ринг | 1 |
| 16 | 4045620 | Держатель у-ринг | 2 |
| 17 | 4045635 | Ограничитель | 2 |
| 18 | 4059385 | Винт | 1 |
| 18 | 4104480 | Установочный винт | 1 |
| 19 | 4067091 | Уплотнительное кольцо | 1 |
| 20 | 4067090 | Опорное кольцо | 1 |
| 21 | 4067089 | Уплотнительное кольцо | 1 |
| 22 | 4067225 | Опорное кольцо | 2 |
| 23 | 4059388 | Уплотнительное кольцо | 1 |
| 24 | 4036073 | Болт | 12 |
| 25 | 4058711 | Пружинная шайба | 12 |
| 26 | 4045614 | Подшипник: SPH. | 1 |
| 27 | 4045607 | Стопорное кольцо | 1 |
| 28 | 4036062 | Подшипник: SPH. | 1 |
| 29 | 4036055 | Стопорное кольцо | 1 |
| 30 | 4059391 | Воздушный блеедер | 2 |
| 31 | J75481 | Штуцер | 1 |
| 32 | 0148412 | Соединение | 2 |
| 32 | 0148412 | Соединение | 2 |
| 33 | 0148413 | Трубка | 1 |
| 33 | 0148413 | Трубка | 1 |
| 34 | 0148414 | Трубка | 1 |
| 35 | 0148415 | Соединение | 1 |
| 36 | M341245 | Болт с внутренним шестигранником | 12 |
| 37 | 0148416 | Болт с внутренним шестигранником | 8 |
| 38 | 955612 | Уплотнительное кольцо | 5 |
| 39 | 4094944 | Держатель | 3 |
| 40 | M111245 | Болт | 6 |
| 41 | 4094945 | Стопорная шайба | 3 |
| 42 | 0144909 | Пробка | 1 |
| 43 | 985098 | Уплотнительное кольцо | 1 |
| 44 | 0161002 | Стопорное кольцо | 1 |
| 45 | 0160705 | Гайка | 1 |
| 46 | 4105912 | Колпачок | 1 |
| 47 | 4118828 | Трубка в сборе | 1 |
| 48 | 0168501 | Трубка | 1 |
| 49 | 955612 | Уплотнительное кольцо | 4 |
| 50 | M341245 | Болт с внутренним шестигранником | 8 |
| 51 | 0144802 | Клапан корпус | 1 |
| 52 | 0148805 | Соединение | 1 |
| 53 | 0148318 | Болт с внутренним шестигранником | 4 |
| 54 | 0151506 | Клапан | 1 |
| 55 | 4063807 | Пружина направляющая | 2 |
| 56 | 0148314 | Пружина | 1 |
| 57 | 4061776 | Уплотнительное кольцо | 1 |
| 58 | 4063808 | Пробка | 1 |
| 59 | M341236 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
