Удлинённый рукоять в сборе (5.1M) — HITACHI UH30

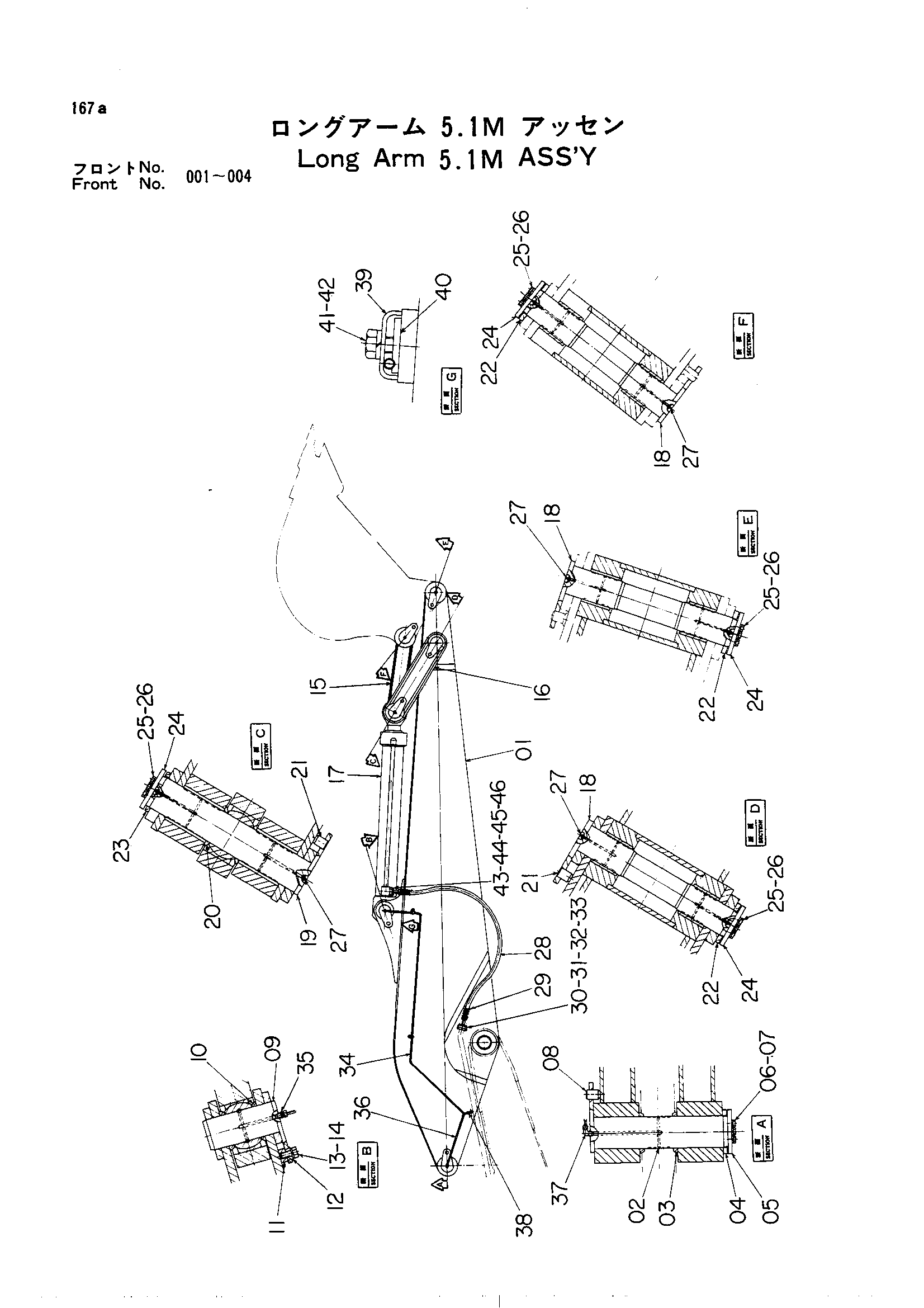

Заводская схема «Удлинённый рукоять в сборе (5.1M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9016092	Удлинённый рукоять в сборе 5.1M	1
02	8005799	Палец	1
03	4041056	Шайба	2
04	4040931	Шайба	1
05	4040929	Ограничитель	1
06	A590916	Пружинная шайба	3
07	M121650	Болт	3
08	4038603	Ограничитель	1
09	8004772 замена: 8008950	Палец	1
09	8008950	Палец	1
10	4041056	Шайба	2
11	4509167	Шайба	1
12	4510418	Проставка	1
13	M112450	Болт	1
14	A590924	Пружинная шайба	1
15	9014257	Тяга A в сборе	1
15	9027515	Тяга A в сборе	1
16	7003182	Тяга	2
17	3008041	Кйл.баккет	1
18	8005800	Палец	3
19	8005801	Палец	1
20	4048537	Шайба	2
21	4038603	Ограничитель	2
22	4040930	Шайба	3
23	4040932	Шайба	1
24	4040929	Ограничитель	4
25	A590916	Пружинная шайба	12
26	M121650	Болт	12
27	J75481	Штуцер	8
28	4055397	Шланг	2
28	4086353	Шланг	2
29	4055396	Защита коил	2
30	4508805	Уплотнительное кольцо	2
30	4510168 замена: 4508805	Уплотнительное кольцо	4
30	4510169	Уплотнительное кольцо	2
31	4075854	Фланец	4
31	4510180	Разъёмный фланец	4
32	M351240	Болт с внутренним шестигранником	8
32	M351663	Болт с внутренним шестигранником	8
33	A590012 замена: A590912	Пружинная шайба	8
33	A590912	Пружинная шайба	8
33	A590912	Пружинная шайба	8
33	A590916	Пружинная шайба	8
34	3008050	Трубка	1
35	4507113	Штуцер трубки	2
36	3008051	Трубка	1
37	4507112	Угловой штуцер	1
38	4507113	Штуцер	1
39	4032160	Хомут	2
39	4032160	Хомут	3
40	4032161	Манжета	2
40	4032161	Манжета	3
41	M111225	Болт	2
41	M111225	Болт	3
42	A590912	Пружинная шайба	2
42	A590912	Пружинная шайба	3
43	4508805	Уплотнительное кольцо	2
43	4510168 замена: 4508805	Уплотнительное кольцо	2
44	4510180 замена: 4075853	Фланец: разрезной	4
44	4510180 замена: M351245	Фланец: разрезной	4
45	M351240	Болт с внутренним шестигранником	8
46	A590012 замена: A590912	Пружинная шайба	8
46	A590912	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
