Центральный коллектор — HITACHI UH30

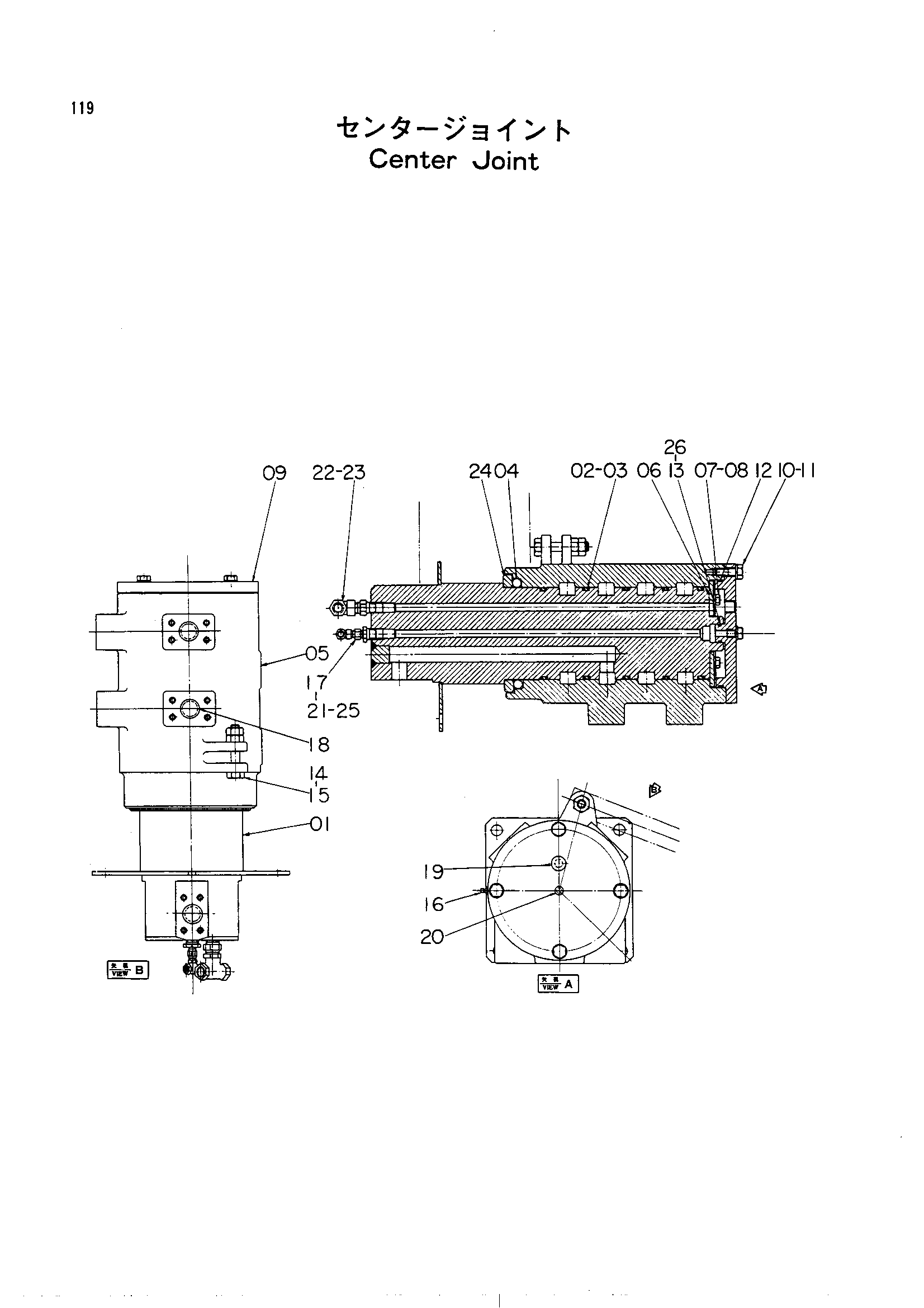

Заводская схема «Центральный коллектор» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9017318 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: 9017318 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: 94-0660 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: 94-1608 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: 94-1701 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: J70484 | Центральный коллектор в сборе | 1 | |
| 9402278 замена: J70784 | Центральный коллектор в сборе | 1 | |
| 01 | 6500548 | Шпиндель | 1 |
| 02 | 966998 | Уплотнительное кольцо | 5 |
| 03 | 498627 | Опорное кольцо | 8 |
| 04 | 972658 | Шарик | 33 |
| 05 | 1500249 | Корпус | 1 |
| 06 | 4507654 | Пластина | 1 |
| 07 | M111020 | Болт | 4 |
| 08 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 3008759 | Крышка | 1 |
| 09 | 3501759 замена: 3008759 | Крышка | 1 |
| 09 | 3501759 замена: 490938 | Крышка | 1 |
| 10 | M211240 | Болт | 4 |
| 11 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | A810170 | Уплотнительное кольцо | 1 |
| 13 | 4506424 | Уплотнительное кольцо | 1 |
| 14 | M111680 | Болт | 1 |
| 15 | M501613 | Гайка | 2 |
| 16 | J75481 | Штуцер | 1 |
| 17 | 4511685 замена: 94-1701 | Адаптер | 1 |
| 18 | 4503414 | Колпачок | 8 |
| 19 | 4503415 | Колпачок | 3 |
| 20 | 4507656 | Колпачок | 3 |
| 21 | 4511678 замена: 94-1608 | Переходник | 1 |
| 22 | J70784 | Адаптер | 1 |
| 23 | J70484 | Тройник | 1 |
| 24 | 4507151 | Фиксатор | 1 |
| 25 | 94-0660 | Тройник | 1 |
| 26 | 490938 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
