Ковш (4.4)<погрузчик> — HITACHI UH30

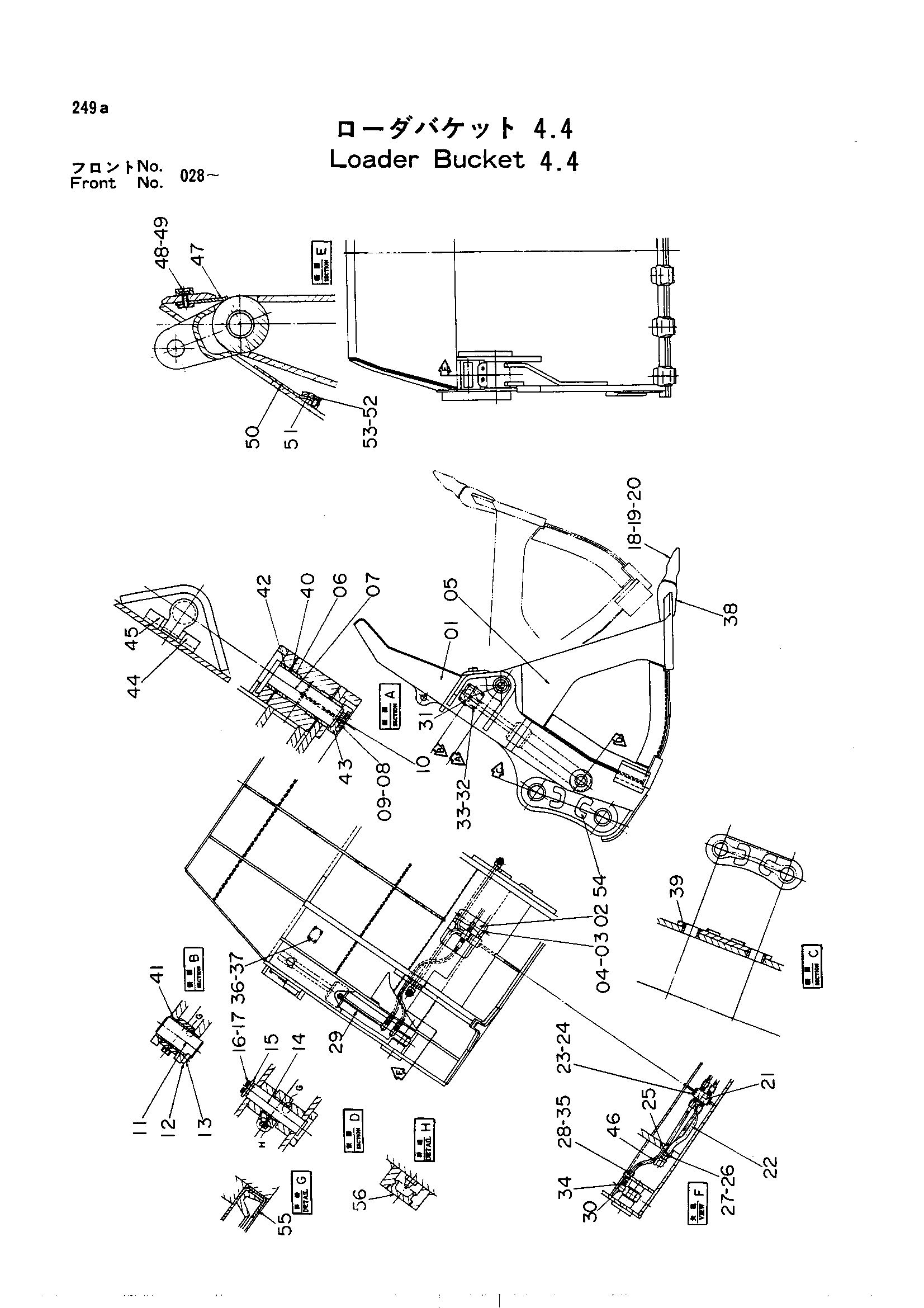

Заводская схема «Ковш (4.4)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9035183 замена: 9042235 | Ковш в сборе | 1 | |
| 9042235 | Ковш в сборе | 1 | |
| 9042235 | Ковш в сборе | 1 | |
| 9049266 замена: 9035183 | Ковш в сборе | 1 | |
| 01 | 5000937 | Ковш задний | 1 |
| 02 | 8004724 | Крышка блинд | 1 |
| 03 | M111025 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 5000938 замена: 4069413 | Ковш передний | 1 |
| 05 | 5000938 замена: 4069414 | Ковш передний | 1 |
| 05 | 5000938 замена: 4096412 | Ковш передний | 1 |
| 05 | 5000938 замена: 5001191 | Ковш передний | 1 |
| 05 | 5001191 | Ковш передний | 1 |
| 05 | 5001911 | Ковш передний | 1 |
| 05 | 7012750 | Ковш передний | 1 |
| 06 | 4101013 | Втулка | 4 |
| 07 | 8016954 | Палец | 2 |
| 08 | A590916 | Пружинная шайба | 6 |
| 09 | M121645 | Болт | 6 |
| 10 | J75481 | Штуцер | 2 |
| 11 | 4063341 | Палец | 2 |
| 12 | 4082285 | Стопорная пластина | 2 |
| 13 | M351632 | Болт | 4 |
| 14 | 3018381 | Палец | 2 |
| 15 | 4040825 | Ограничитель | 2 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | M121232 | Болт | 4 |
| 18 | 4095684 | Коронка зуба | 6 |
| 18 | 4096412 | Коронка зуба | 6 |
| 18 | 4096412 | Коронка зуба | 6 |
| 18 | 4110762 | Коронка зуба | 6 |
| 19 | 4096414 | Резиновый фиксатор | 6 |
| 19 | 4508409 | Резиновый фиксатор | 6 |
| 20 | 4096413 | Стопорный палец | 6 |
| 20 | 4508410 | Палец блокировка 56PN | 6 |
| 21 | 7002616 | Трубка | 1 |
| 22 | 7002617 | Трубка | 1 |
| 23 | A590912 | Пружинная шайба | 2 |
| 24 | M111203 | Болт | 2 |
| 25 | 4039852 | Хомут | 2 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | M111016 | Болт | 4 |
| 28 | 4057978 | Шланг | 4 |
| 29 | 3009312 замена: 3020904 | Гидроцилиндр. разгрузка | 2 |
| 29 | 3009312 замена: 4105912 | Гидроцилиндр. разгрузка | 2 |
| 29 | 3009312 замена: 4117078 | Гидроцилиндр. разгрузка | 2 |
| 29 | 3020904 | Гидроцилиндр. разгрузка | 2 |
| 30 | 94-2024 | Пробка | 4 |
| 31 | 4051132 | Крышка блинд | 2 |
| 32 | A590916 | Пружинная шайба | 8 |
| 33 | M111625 | Болт | 8 |
| 34 | 94-1303 | Адаптер | 4 |
| 35 | 4058739 | Защитный кожух | 4 |
| 36 | 4058497 | Информационная табличка | 1 |
| 37 | M492564 | Приводной винт | 4 |
| 38 | 4057774 | Адаптер | 6 |
| 38 | 4110763 | Адаптер | 6 |
| 38 | 4122548 | Адаптер | 6 |
| 38 | 4122548 | Адаптер | 6 |
| 39 | 4107151 | Втулка | 4 |
| 40 | 4101014 замена: 4124677 | Пылезащитное уплотнение | 4 |
| 40 | 4124677 | Пылезащитное уплотнение | 4 |
| 41 | 4082173 | Втулка | 4 |
| 42 | 4101013 | Втулка | 4 |
| 43 | 4101026 | Ограничитель | 2 |
| 44 | 4106869 | Ограничитель | 2 |
| 45 | 4106870 | Ограничитель | 2 |
| 46 | J75286 | Пробка масляный | 2 |
| 47 | 9709836 | Крышка | 2 |
| 48 | M111645 | Болт | 4 |
| 49 | A590916 | Пружинная шайба | 4 |
| 50 | 4101055 | Резиновая прокладка | 2 |
| 51 | 4092131 | Пластина | 2 |
| 52 | M111232 | Болт | 6 |
| 53 | A590412 | Шайба | 6 |
| 54 | 4107224 | Ограничитель | 2 |
| 55 | 4117078 | Пылезащитное уплотнение | 8 |
| 56 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
