Основные гидролинии (1)<для дредгер> — HITACHI UH30

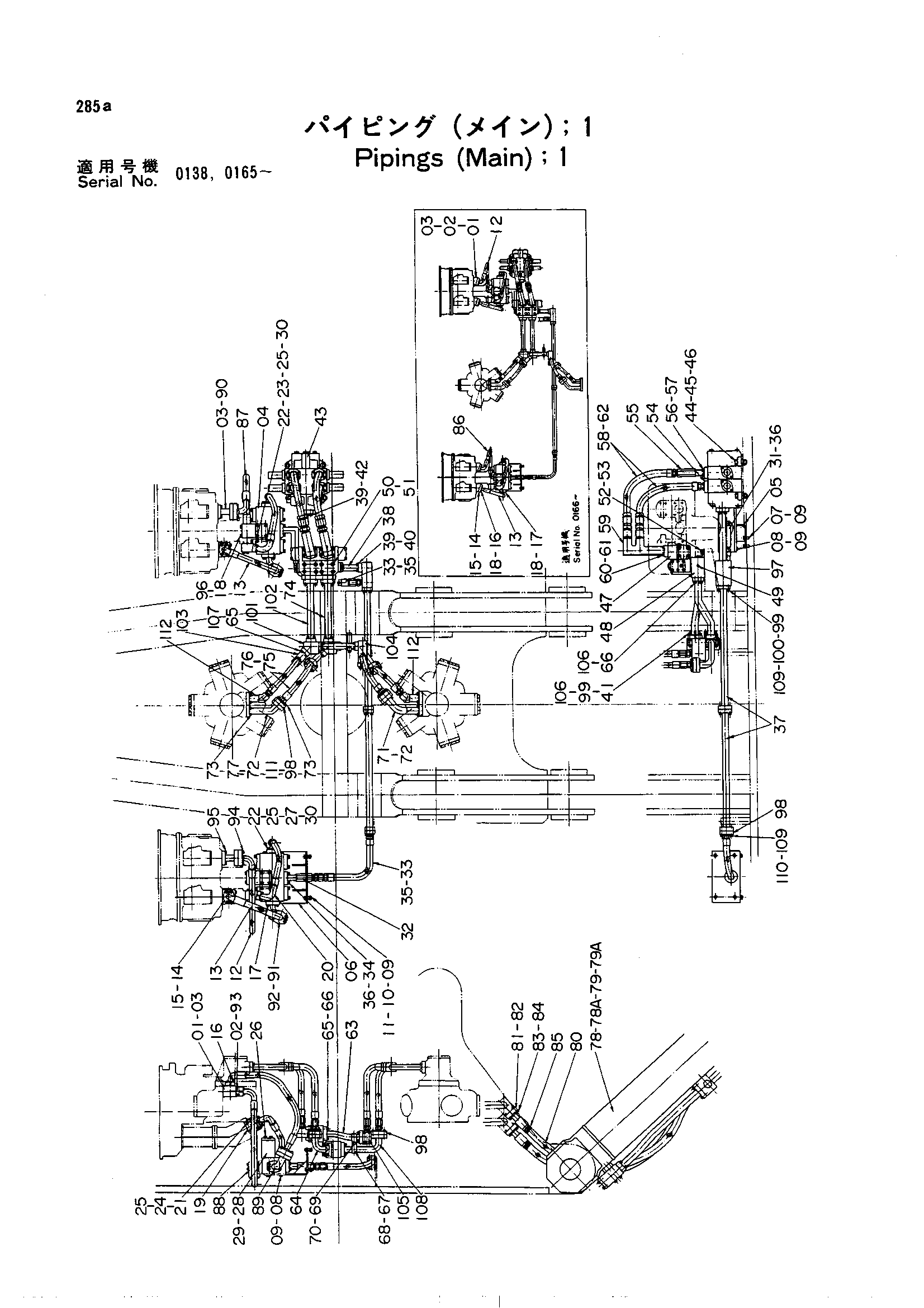

Заводская схема «Основные гидролинии (1)<для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3004527	Фланец	4
01	3018998	Блок	2
01	3018998	Блок	2
02	M211200	Болт	8
02	M211200	Болт	8
02	M341228	Болт с внутренним шестигранником	16
03	A811035	Уплотнительное кольцо	4
03	A811040	Уплотнительное кольцо	8
03	A811040	Уплотнительное кольцо	8
04	9013542	Клапан	2
05	8003470	Опора	1
06	7001767	Держатель	1
07	M111232	Болт	3
07	M111236	Болт	3
08	M211228	Болт	8
09	A590912	Пружинная шайба	15
10	M111232	Болт	4
10	M111236	Болт	4
11	M501210	Гайка	4
12	4105074	Шланг	2
12	4108846	Шланг	1
12	4108846	Шланг	1
13	4105073	Шланг	2
13	4108844	Шланг	2
13	4108844	Шланг	2
14	966993	Уплотнительное кольцо	4
14	966993	Уплотнительное кольцо	4
14	966993	Уплотнительное кольцо	8
15	4075852	Разъёмный фланец	8
15	4075852	Разъёмный фланец	8
15	4075852	Разъёмный фланец	16
16	M111040	Болт	16
16	M351040	Болт	16
16	M351040	Болт	16
17	M211040	Болт	16
17	M341040	Болт с внутренним шестигранником	8
17	M341040	Болт с внутренним шестигранником	8
18	A590910	Пружинная шайба	8
18	A590910	Пружинная шайба	8
18	A590910	Пружинная шайба	32
19	3014939	Блок	2
20	4089585	Шланг	2
21	A811030	Уплотнительное кольцо	2
22	971489	Уплотнительное кольцо	4
23	M111040	Болт	8
24	M211071	Болт	8
25	A590910	Пружинная шайба	24
26	M211201	Болт	16
27	M211040	Болт	8
28	9402981	Клапан обратный	4
29	A811035	Уплотнительное кольцо	4
30	4032255	Фланец	8
31	8010792	Трубка	1
32	9711419	Трубка	1
33	4054391	Шланг	2
34	M341036	Болт с внутренним шестигранником	8
35	94-1304	Адаптер	2
36	A811040	Уплотнительное кольцо	2
37	9711491	Трубка	2
38	9712598	Трубка	1
39	A811045	Уплотнительное кольцо	2
40	M351236	Болт с внутренним шестигранником	4
41	A590912	Пружинная шайба	8
42	4513293	Болт с внутренним шестигранником	4
43	4513985	Гидрораспределитель	1
44	M111663	Болт	4
45	A590916	Пружинная шайба	4
46	M501613	Гайка	4
47	4512933	Тормозной клапан	1
48	7004088	Блок	1
49	94-2021	Пробка	2
50	M351603	Болт	8
51	4508794	Пружинная шайба	8
52	M111632	Болт	2
53	A590916	Пружинная шайба	2
54	4057469	Фланец	2
55	9711420	Трубка	2
56	A811040	Уплотнительное кольцо	4
57	4513287	Болт с внутренним шестигранником	16
58	4055254	Резиновый шланг	4
59	8014837	Трубка	2
60	A811045	Уплотнительное кольцо	2
61	M341240	Болт	8
62	94-1304	Адаптер	4
63	9711374	Трубка	1
64	9711377	Трубка	1
65	A811040	Уплотнительное кольцо	8
66	M351236	Болт с внутренним шестигранником	32
67	4109664	Опора	1
68	4053600	Хомут	1
69	M111290	Болт	1
70	A590912	Пружинная шайба	1
71	8017211 замена: 8021808	Трубка	1
71	8021808	Трубка	1
72	A811040	Уплотнительное кольцо	4
73	M351236	Болт с внутренним шестигранником	24
74	9711378	Трубка	1
75	4055254	Резиновый шланг	4
76	94-1304	Адаптер	4
77	8017210 замена: 8021539	Трубка	1
77	8017210 замена: 8021802	Трубка	1
77	8021539 замена: 3023082	Трубка	1
78	3023082	Гидроцилиндр стрелы	1
78	3023166	Гидроцилиндр стрелы(правый)	1
78A	4102372	Шток поршня	1
79	3023167	Гидроцилиндр стрелы	1
79	3023167 замена: 3023083	Гидроцилиндр стрелы(левый)	1
79A	4102372	Шток поршня	1
80	4094595	Резиновый шланг	4
81	4508805	Уплотнительное кольцо	8
82	4075853	Разъёмный фланец	16
82	4510180 замена: M351245	Фланец	16
82	4510180 замена: 4075853	Разъёмный фланец	16
83	A590912	Пружинная шайба	32
84	4122094	Болт с внутренним шестигранником	32
84	M351245 замена: 4122094	Болт с внутренним шестигранником	32
85	4058167	Защитный кожух	4
86	4044420	Защитный кожух	1
87	4108845	Шланг	1
87	4108845	Шланг	1
88	3018997	Блок	2
88	3018997	Блок	2
89	8018763	Трубка	2
89	8018763	Трубка	2
90	8018762	Трубка	2
90	8018762	Трубка	2
91	4075853	Разъёмный фланец	78
91	4075853	Разъёмный фланец	78
92	4508805	Уплотнительное кольцо	4
92	4508805	Уплотнительное кольцо	4
93	A590912	Пружинная шайба	8
93	A590912	Пружинная шайба	8
94	M351240	Болт с внутренним шестигранником	16
94	M351240	Болт с внутренним шестигранником	16
95	M341240	Болт	8
95	M341240	Болт	8
96	M211000	Болт	8
96	M211000	Болт	8
97	4102934	Блок	1
98	4102215	Фланец	5
99	M111240	Болт	12
100	A590912	Пружинная шайба	4
101	4102195	Блок	2
102	9711375	Трубка	1
103	9711384	Трубка	1
104	3017608	Блок	1
105	4105000	Крышка	1
106	A811045	Уплотнительное кольцо	4
107	M351032	Болт с внутренним шестигранником	8
108	9711376	Трубка	1
109	A811040	Уплотнительное кольцо	3
110	M351236	Болт с внутренним шестигранником	8
111	A811040	Уплотнительное кольцо	2
112	8021802	Трубка	2
