Линкаге <погрузчик> — HITACHI UH30

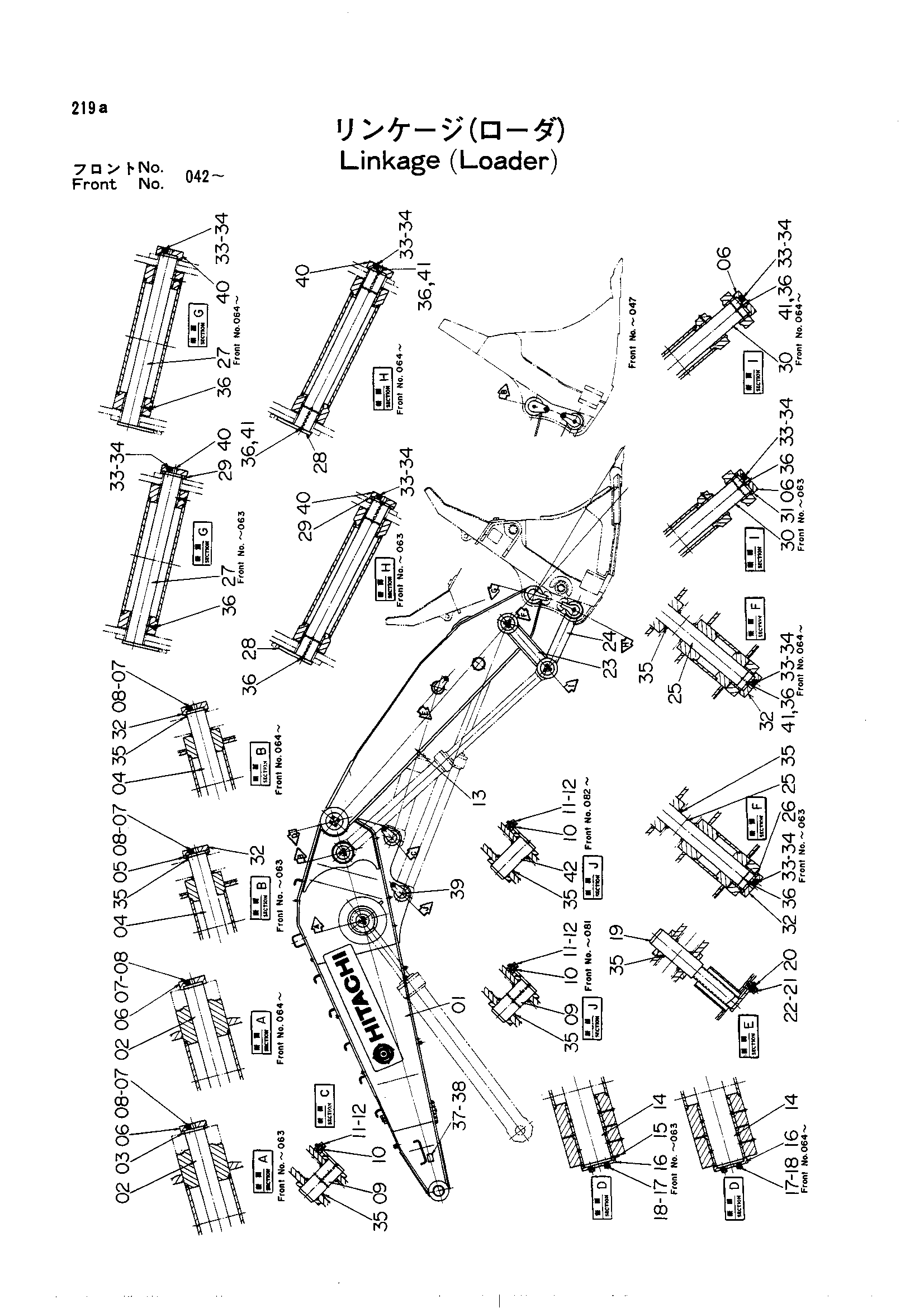

Заводская схема «Линкаге <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9032062	Стрела (погрузчик) в сборе	1
02	3005653	Палец	1
03	4040932	Шайба	2
04	3005654 замена: 3019160	Палец	1
04	3019160	Палец	1
05	4040931	Шайба	2
06	3015952	Ограничитель	4
06	4040929 замена: 3015952	Ограничитель	4
07	M121650	Болт	12
08	A590916	Пружинная шайба	12
09	8016566	Палец	2
10	4510418	Проставка	2
11	M112450 замена: M112450	Болт	2
11	M122450	Болт	2
12	A590924	Пружинная шайба	2
13	9032063	Рукоять в сборе	1
14	3016570	Палец	1
15	4097135	Шайба	2
16	4097134 замена: 4124056	Ограничитель	2
16	4124056	Ограничитель	2
17	M122050	Болт	8
18	A590920	Пружинная шайба	8
19	8004746	Палец	1
20	4510418	Проставка	1
21	M112450 замена: M1112450	Болт	1
21	M122450	Болт	1
22	A590924	Пружинная шайба	1
23	9012620	Тяга A в сборе	2
24	9012621	Тяга B в сборе	1
25	3005657	Палец	1
26	4040931	Шайба	2
27	8016565	Палец	1
27	8018392	Палец	1
28	8004747	Палец	1
28	8018395	Палец	1
29	4040930	Шайба	2
30	3005658	Палец	1
31	4040932	Шайба	2
32	4040929 замена: 4105888	Ограничитель	4
32	4105888	Ограничитель	4
33	M121650	Болт	18
34	A590916	Пружинная шайба	18
35	4041056	Шайба	12
36	J75481	Штуцер	8
37	4058896	Информационная табличка	1
38	M492564	Приводной винт	4
39	94-2011	Пробка	1
40	3015951	Ограничитель	2
40	4040429 замена: 3015951	Ограничитель	2
41	4105912	Колпачок	6
42	8032464	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
