Укороченный рукоять в сборе (2.8M) — HITACHI UH30

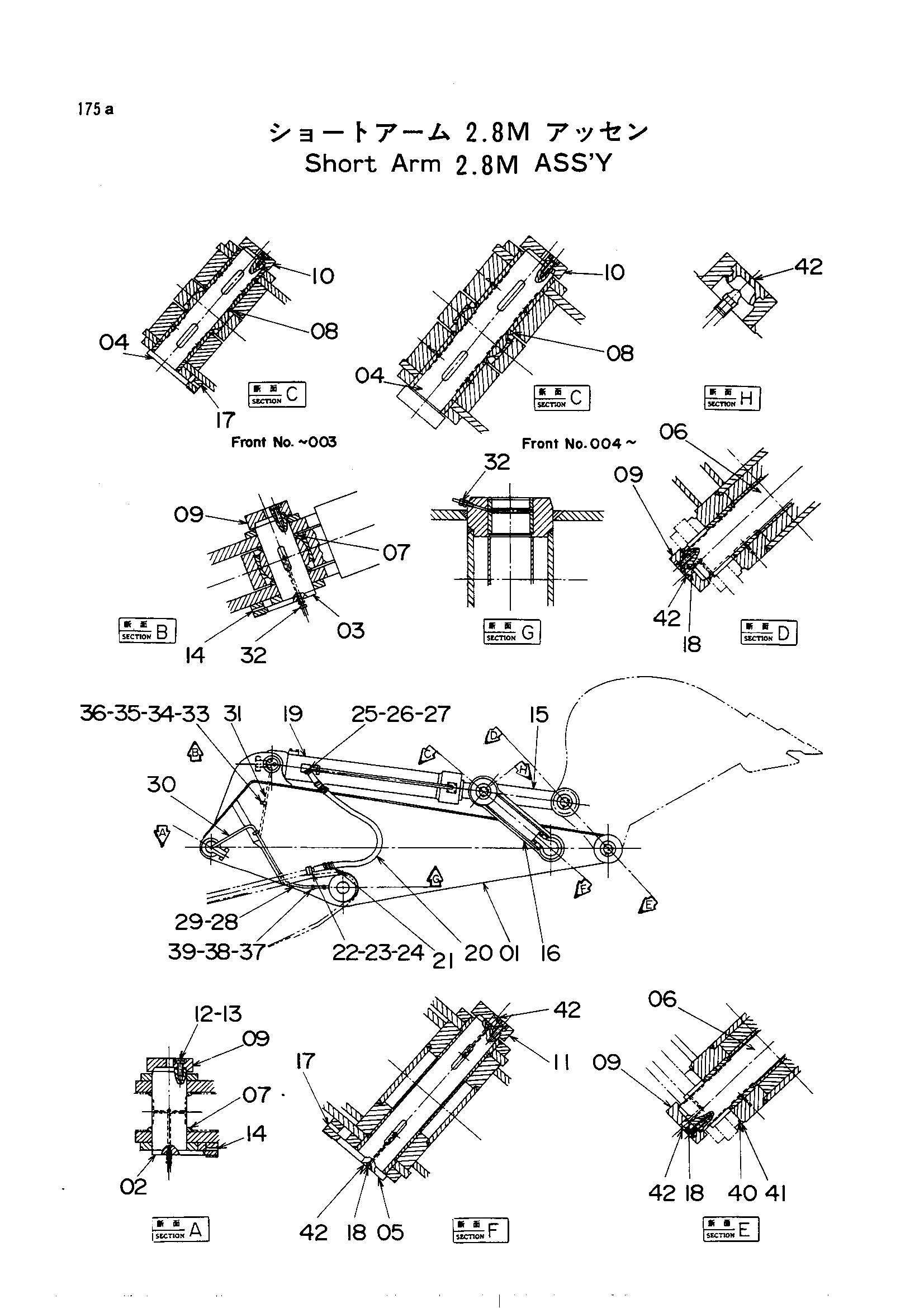

Заводская схема «Укороченный рукоять в сборе (2.8M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9034609 замена: 9052262 | Рукоять в сборе | 1 | |
| 9052262 | Рукоять в сборе | 1 | |
| 01 | 9034611 замена: 9052285 | Рукоять 2.8M в сборе | 1 |
| 01 | 9052285 | Рукоять 2.9M в сборе | 1 |
| 02 | 8018178 | Палец | 1 |
| 03 | 8018172 | Палец | 1 |
| 04 | 7008580 | Палец | 1 |
| 04 | 7008581 замена: 3015952 | Палец | 1 |
| 04 | 7008581 замена: 3028075 | Палец | 1 |
| 04 | 7008581 замена: A590916 | Палец | 1 |
| 04 | 7008581 замена: M121650 | Палец | 1 |
| 05 | 7008580 | Палец | 1 |
| 06 | 3018429 | Палец | 2 |
| 07 | 4041056 | Шайба | 4 |
| 08 | 4048537 | Шайба | 2 |
| 09 | 4105888 | Ограничитель | 6 |
| 10 | 3015952 | Ограничитель | 1 |
| 10 | 3015952 | Ограничитель | 2 |
| 11 | 3015951 | Ограничитель | 1 |
| 12 | M121650 | Болт | 24 |
| 12 | M121650 | Болт | 27 |
| 13 | A590916 | Пружинная шайба | 24 |
| 13 | A590916 | Пружинная шайба | 27 |
| 14 | 4105889 | Ограничитель | 2 |
| 15 | 9033306 | Тяга A в сборе | 1 |
| 16 | 9033307 | Тяга B в сборе | 2 |
| 17 | 4094551 | Ограничитель | 1 |
| 17 | 4094551 | Ограничитель | 2 |
| 18 | J75481 | Штуцер | 6 |
| 19 | 3017372 замена: 3020564 | Гидроцилиндр ковш | 1 |
| 19 | 3020564 | Гидроцилиндр ковша | 1 |
| 20 | 4086352 | Шланг | 2 |
| 21 | 4055103 | Защитный кожух | 2 |
| 21 | 4055104 замена: 4055103 | Защитный кожух | 2 |
| 22 | 4510169 | Уплотнительное кольцо | 2 |
| 23 | 4075854 | Разъёмный фланец | 4 |
| 24 | M351663 | Болт с внутренним шестигранником | 8 |
| 25 | 4508805 | Уплотнительное кольцо | 2 |
| 26 | 4075853 | Фланец | 4 |
| 26 | 4510180 замена: 4075853 | Разъёмный фланец | 4 |
| 26 | 4510180 замена: M351245 | Разъёмный фланец | 4 |
| 27 | M351245 | Болт с внутренним шестигранником | 8 |
| 28 | 4105943 замена: 4130169 | Трубка | 1 |
| 28 | 4105943 замена: 4147353 | Трубка | 1 |
| 28 | 4137630 замена: 4130169 | Трубка | 1 |
| 28 | 4137630 замена: 4151621 | Трубка | 1 |
| 28 | 4151621 | Трубка | 1 |
| 29 | 4105944 замена: 4130169 | Трубка | 1 |
| 29 | 4105944 замена: 4147324 | Трубка | 1 |
| 29 | 4137631 замена: 4130169 | Трубка | 1 |
| 29 | 4137631 замена: 4151620 | Трубка | 1 |
| 29 | 4151620 | Трубка | 1 |
| 30 | 3018435 замена: 3026982 | Трубка | 1 |
| 30 | 3018435 замена: 4130169 | Трубка | 1 |
| 30 | 3025041 замена: 3028058 | Трубка | 1 |
| 30 | 3025041 замена: 4130169 | Трубка | 1 |
| 30 | 3028058 | Трубка | 1 |
| 31 | 3018436 замена: 3026961 | Трубка | 1 |
| 31 | 3018436 замена: 4130169 | Трубка | 1 |
| 31 | 3025042 замена: 3028059 | Трубка | 1 |
| 31 | 3025042 замена: 4130169 | Трубка | 1 |
| 31 | 3028059 | Трубка | 1 |
| 32 | 4130169 | Штуцер трубки | 8 |
| 32 | 4507113 | Штуцер трубки | 8 |
| 33 | 4032160 | Хомут | 2 |
| 34 | 4032161 | Манжета | 2 |
| 35 | M111225 | Болт | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | 4000854 | Хомут | 2 |
| 38 | M430610 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 40 | 4102704 | Уплотнительное кольцо | 4 |
| 41 | 4102702 | Кольцо | 4 |
| 42 | 4105912 | Колпачок | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
