Гидролинии рабочего оборудования <погрузчик> — HITACHI UH30

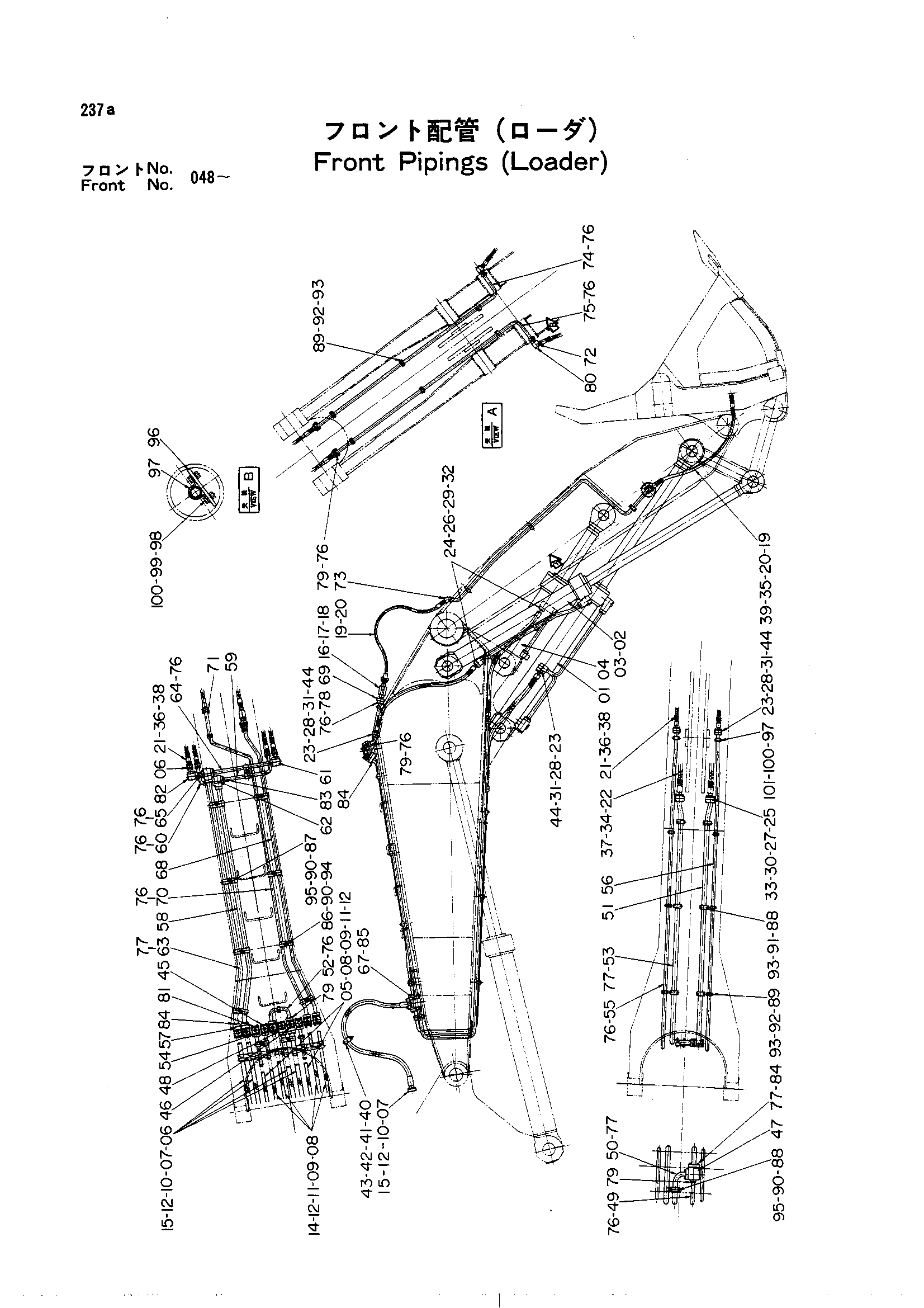

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3017370	Гидроцилиндр рукояти	1
01	3020580	Гидроцилиндр рукояти	1
02	3017368	Гидроцилиндр. наклон (правый)	1
02	3020578	Гидроцилиндр. наклон (правый)	1
03	3017369	Гидроцилиндр. наклон (левый)	1
03	3020579	Гидроцилиндр. наклон (левый)	1
04	3017367	Гидроцилиндр. уровень	1
04	3020577	Гидроцилиндр. уровень	1
05	4107725	Шланг	2
06	4107726	Шланг	4
07	4508805	Уплотнительное кольцо	12
08	966993	Уплотнительное кольцо	8
09	4075852	Разъёмный фланец	16
10	A590912	Пружинная шайба	48
11	A590910	Пружинная шайба	32
12	M351245	Болт с внутренним шестигранником	48
13	M351045	Болт с внутренним шестигранником	32
14	4107788	Шланг	4
15	4075853	Разъёмный фланец	24
16	4039714	Клапан тхроттле	1
17	94-1706	Адаптер	1
18	94-0693	Переходник S	1
19	4055256	Шланг	4
20	94-1304	Адаптер	4
21	4077733	Шланг	6
22	4086354	Шланг	2
23	4508805	Уплотнительное кольцо	8
24	966993	Уплотнительное кольцо	6
25	4510169	Уплотнительное кольцо	2
26	4075852	Разъёмный фланец	12
27	4075854	Разъёмный фланец	4
28	A590912	Пружинная шайба	32
29	A590910	Пружинная шайба	24
30	A590916	Пружинная шайба	8
31	M351245	Болт с внутренним шестигранником	32
32	M351045	Болт с внутренним шестигранником	24
33	M351663	Болт с внутренним шестигранником	8
34	4058167	Защитный кожух	2
35	4089400	Защитный кожух	2
36	4055145	Защитный кожух	6
37	4504199	Зажим	4
38	4504198	Зажим шланг	12
39	4505385	Зажим	4
40	M111201	Болт	3
41	M511210	Гайка	6
42	A590112	Шайба	6
43	3018790	Хомут шланга	2
44	4075853	Разъёмный фланец	16
45	3018027	Блок	2
46	3018029	Блок	1
47	3018030	Блок	1
48	3018031	Блок	1
49	9711643	Трубка	1
50	9711646	Трубка	1
51	8017727	Трубка	1
52	9711644	Трубка	1
53	8017726	Трубка	1
54	3018027	Блок	2
55	8017724	Трубка	1
56	8017725	Трубка	1
57	3018031	Блок	2
58	8017717	Трубка	1
59	9711645	Трубка	1
60	9711647	Трубка	1
61	4104056	Блок	2
62	4104057	Блок	2
63	8017711	Трубка	1
64	9711638	Трубка	1
65	9711639	Трубка	1
66	9711640	Трубка	2
67	3018027	Блок	2
68	8017723	Трубка	1
69	4104060	Адаптер	1
70	8017722	Трубка	1
71	4102215	Фланец	1
72	3018026	Блок	2
73	4104059	Блок	2
74	7008747	Трубка	1
75	7008748	Трубка	1
76	A811040	Уплотнительное кольцо	22
77	4510169	Уплотнительное кольцо	8
78	M351032	Болт с внутренним шестигранником	4
79	M351240	Болт с внутренним шестигранником	28
80	M351263	Болт с внутренним шестигранником	8
81	M351201	Болт с внутренним шестигранником	24
82	M351200	Болт	8
83	M351202	Болт с внутренним шестигранником	8
84	M351650	Болт	32
85	94-2021	Пробка	6
86	4058335	Хомут трубки	6
87	4058470	Хомут трубки	5
88	4058368	Хомут трубки	7
89	4058345	Хомут трубки	16
90	442687	Стопорная пластина	11
91	X4848	Шайба	7
92	439037	Стопорная шайба	16
93	M111256	Болт	44
94	M111263	Болт	12
95	M111280	Болт	12
96	4050558	Пластина	2
97	4039852	Хомут	4
98	M111025	Болт	4
99	M501008	Гайка	4
100	A590910	Пружинная шайба	8
101	M111020	Болт	4
