Топливные трубопроводы — HITACHI UH30

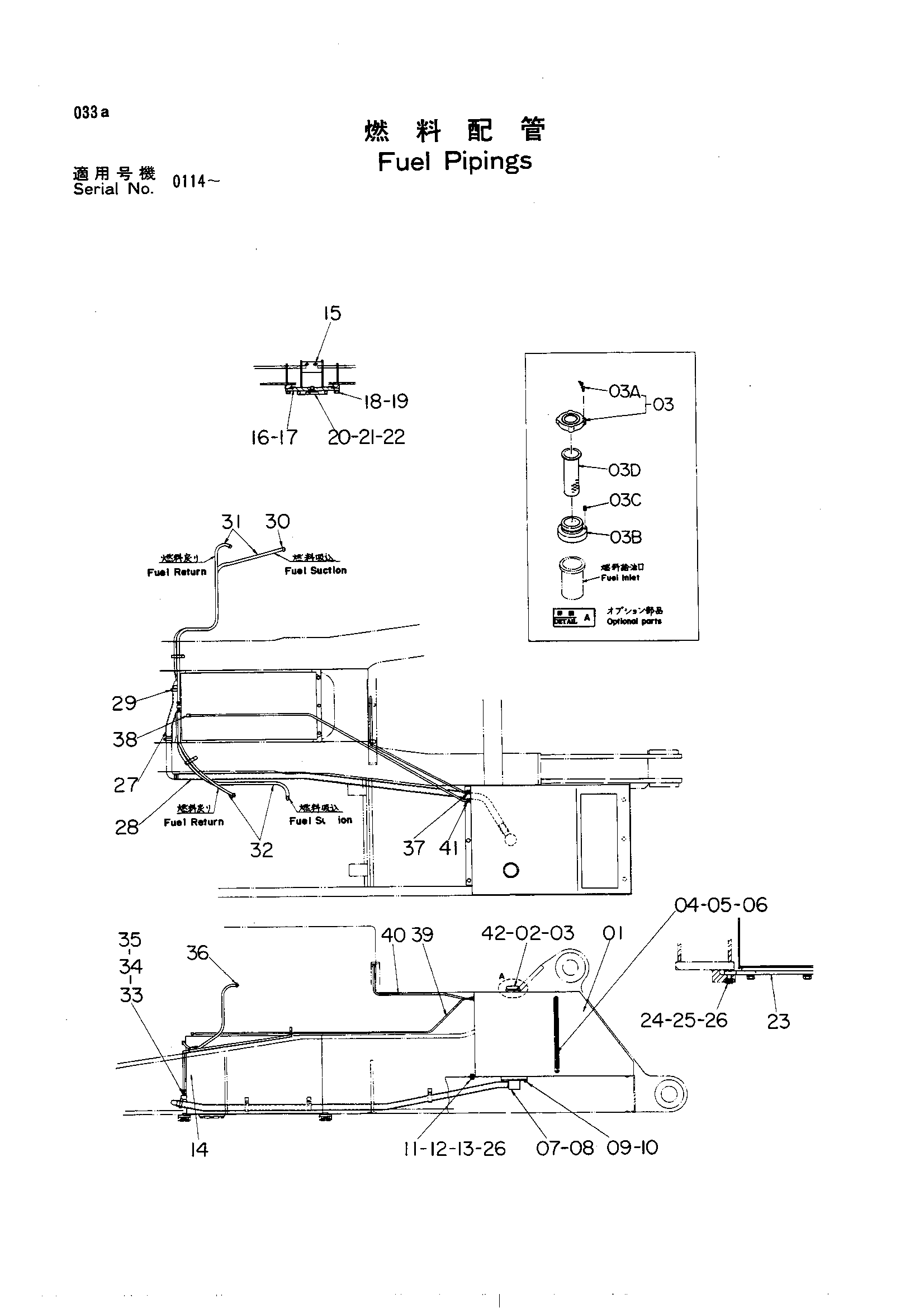

Заводская схема «Топливные трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9010167	Бак	1
02	4031285	Паккинг.руббер	1
03	3502384	Колпачок	1
03	4062324	Колпачок	1
03A	4062325	Шпонка	2
03B	3028395	Фланец роунд	1
03C	4101345	Пружинный штифт	1
03D	4512903	Фильтр	1
04	4058236	Топливный шланг	1
05	3008741	Скале	1
06	4508575	Хомут шланга	2
07	85748	Поккет	1
08	A810165	Уплотнительное кольцо	1
09	M111025	Болт	6
10	A590910	Пружинная шайба	6
11	M111636	Болт	6
12	M501613	Гайка	6
13	A590916	Пружинная шайба	6
14	6001874	Топливный бак	1
15	499682	Фильтр	2
16	8007570	Крышка	1
17	A810165	Уплотнительное кольцо	1
18	M111025	Болт	6
19	A590910	Пружинная шайба	6
20	954495	Уплотнительное кольцо	1
21	453142	Пробка дренажный	1
22	453143	Манжета резиновый	1
23	4058349	Стойка	2
24	A590916	Пружинная шайба	14
25	M111640	Болт	14
26	A590116	Шайба	20
27	4058110	Топливный шланг	1
27	4095018	Топливный шланг (для торрид зоне)	1
28	4058111	Топливный шланг	1
28	4095019	Топливный шланг (для торрид зоне)	1
29	4504198	Зажим шланг	4
30	4053152	Трубка топливный	2
31	4061408	Шланг	2
32	4061407	Шланг	2
33	4055650	Адаптер	2
34	J728382	Переходник	2
35	4055651	Адаптер	2
36	4514700	Зажим шланг	8
37	969198	Адаптер	1
38	4501785	Угловой штуцер	1
38	4507085	Угловой штуцер	1
39	4087447	Трубка	1
39	4504271	Трубка	1
40	4511975	Трубка	1
41	4507085	Угловой штуцер	1
41	969198	Адаптер	1
42	3009432	Сетчатый фильтр	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
