Двигатель детали — HITACHI UH30

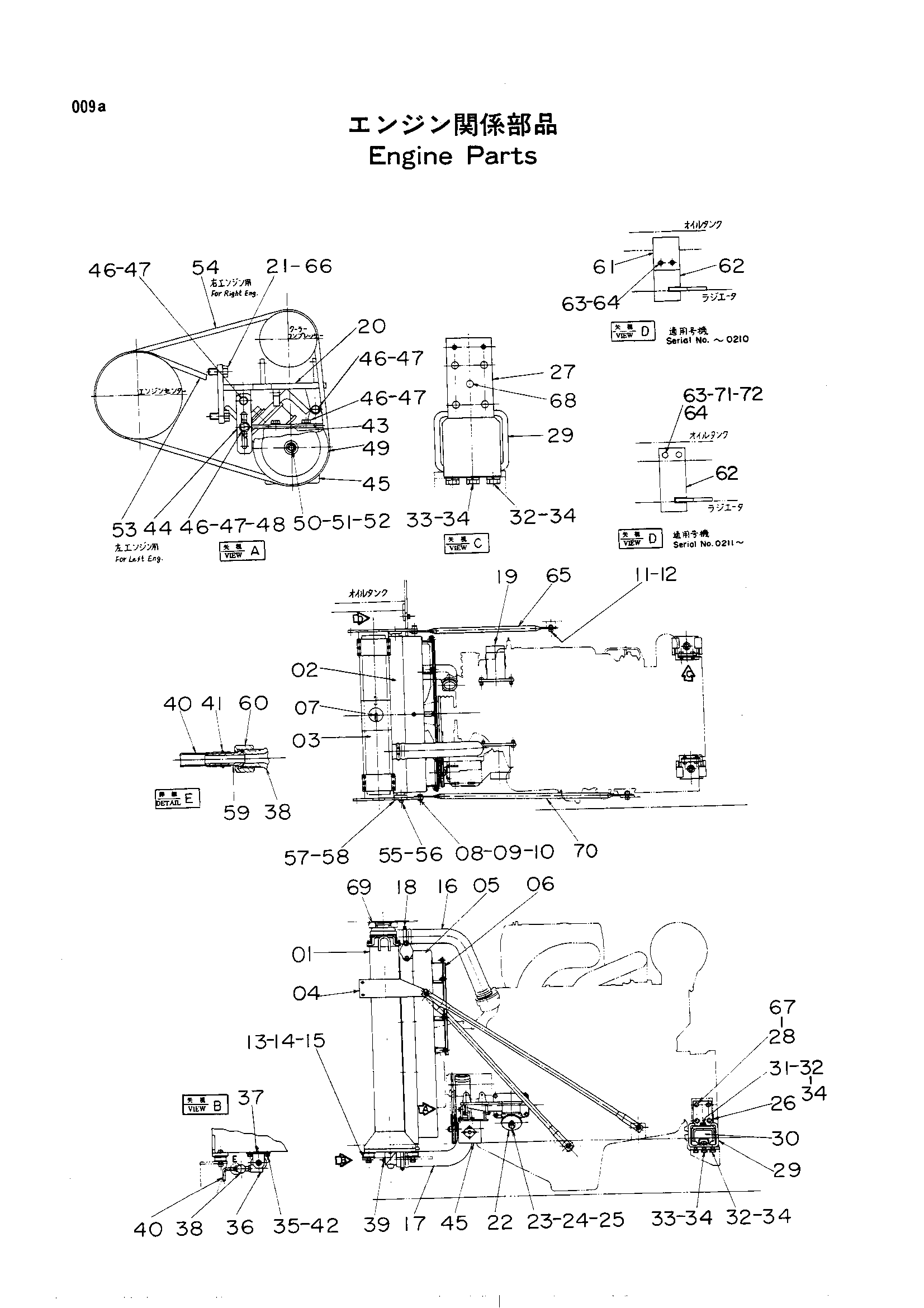

Заводская схема «Двигатель детали» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4073113	Радиатор	2
01	4513163	Радиатор	2
02	4053431	Масляный радиатор	1
02	4173417	Масляный радиатор	1
03	4053430	Коре радиатор	1
03	4173418	Коре радиатор	1
04	4053434	Рама	1
04	4173419	Рама	1
05	4053433	Кожух	1
05	4173420	Кожух	1
06	4050684	Сетка	1
06	4053432 замена: 4050684	Сетка	1
07	4050681	Колпачок	1
08	4504207	Болт	6
09	M531613	Корончатая гайка	6
10	A764032	Шплинт	6
11	M111622	Болт	2
12	A590016 замена: A590916	Пружинная шайба	2
12	A590916	Пружинная шайба	2
13	4504208	Амортизатор	8
14	M501613	Гайка	16
15	A590016 замена: A590916	Пружинная шайба	16
15	A590916	Пружинная шайба	16
16	3502826	Резиновый шланг	2
17	3502829	Резиновый шланг	2
18	4507512	Хомут шланга	8
19	8026129	Кронштейн	2
19	8501880 замена: 8026129	Кронштейн	2
20	7001748	Кронштейн	2
20	7006186	Кронштейн	2
21	M211432	Болт	16
21	M221432 замена: 4056190	Болт	16
21	M221432 замена: M211436	Болт	16
21	M221436	Болт	16
22	489716	Резиновая прокладка	4
23	489714	Шайба	8
24	M111628	Болт	8
25	A590016 замена: A590916	Пружинная шайба	8
25	A590916	Пружинная шайба	8
26	7004132	Кронштейн	2
26	7501435	Кронштейн	2
27	7501261	Кронштейн	2
27	7501261	Кронштейн	2
28	M211432	Болт	16
28	M211440	Болт	16
28	M211645	Болт	16
28	M221436	Болт	16
29	329074	Ограничитель	4
30	3013854	Резиновая прокладка	4
30	3501048 замена: 3013854	Резиновая прокладка	4
31	489714	Шайба	4
32	M111628	Болт	12
33	M111650	Болт	4
34	A590016 замена: A590916	Пружинная шайба	16
34	A590916	Пружинная шайба	16
35	M201228 замена: M211228	Болт	4
35	M211228	Болт	4
36	7501734	Трубка	2
37	D46813	Манжета	2
38	D99388	Клапан	2
39	J75283	Пробка	2
40	D43452	Трубка дренажный	2
41	D98658	Зажим	2
42	A590012 замена: A590912	Пружинная шайба	4
42	A590912	Пружинная шайба	4
43	8003468	Опора	2
44	4031268	Страп	2
45	4512937	Шестерённый насос	2
46	M111028	Болт	16
47	A590010 замена: A590910	Пружинная шайба	16
47	A590910	Пружинная шайба	16
48	A590110	Шайба	2
49	3004031	Шкив V	2
50	4031267	Держатель	2
51	4031266	Шайба тангуед	2
52	M200616	Болт	2
53	4031265	Ремень V	1
54	4031264	Ремень V	1
55	M111232	Болт	4
55	M111240 замена: M111232	Болт	4
56	A590012 замена: A590912	Пружинная шайба	4
56	A590912	Пружинная шайба	4
57	4508992	Фланец	2
58	A811040	Уплотнительное кольцо	2
59	D98631	Соединение	2
60	D98633	Гайка унион	2
61	4039848	Пластина	2
62	4039847	Пластина	2
62	4137453	Пластина	2
63	M111232	Болт	4
63	M111245	Болт	4
64	A590912	Пружинная шайба	4
65	4040239	Стойка	2
66	4056190	Шайба	16
67	4056190	Шайба	16
67	4057751 замена: 4114405	Шайба	16
67	4114405	Шайба	16
68	4056056	Установочный штифт	4
69	4032410	Баффле	2
70	4512711	Стойка	2
71	M511210	Гайка	4
72	4086891	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
