Трубопроводы системы смазки <для дредгер> — HITACHI UH30

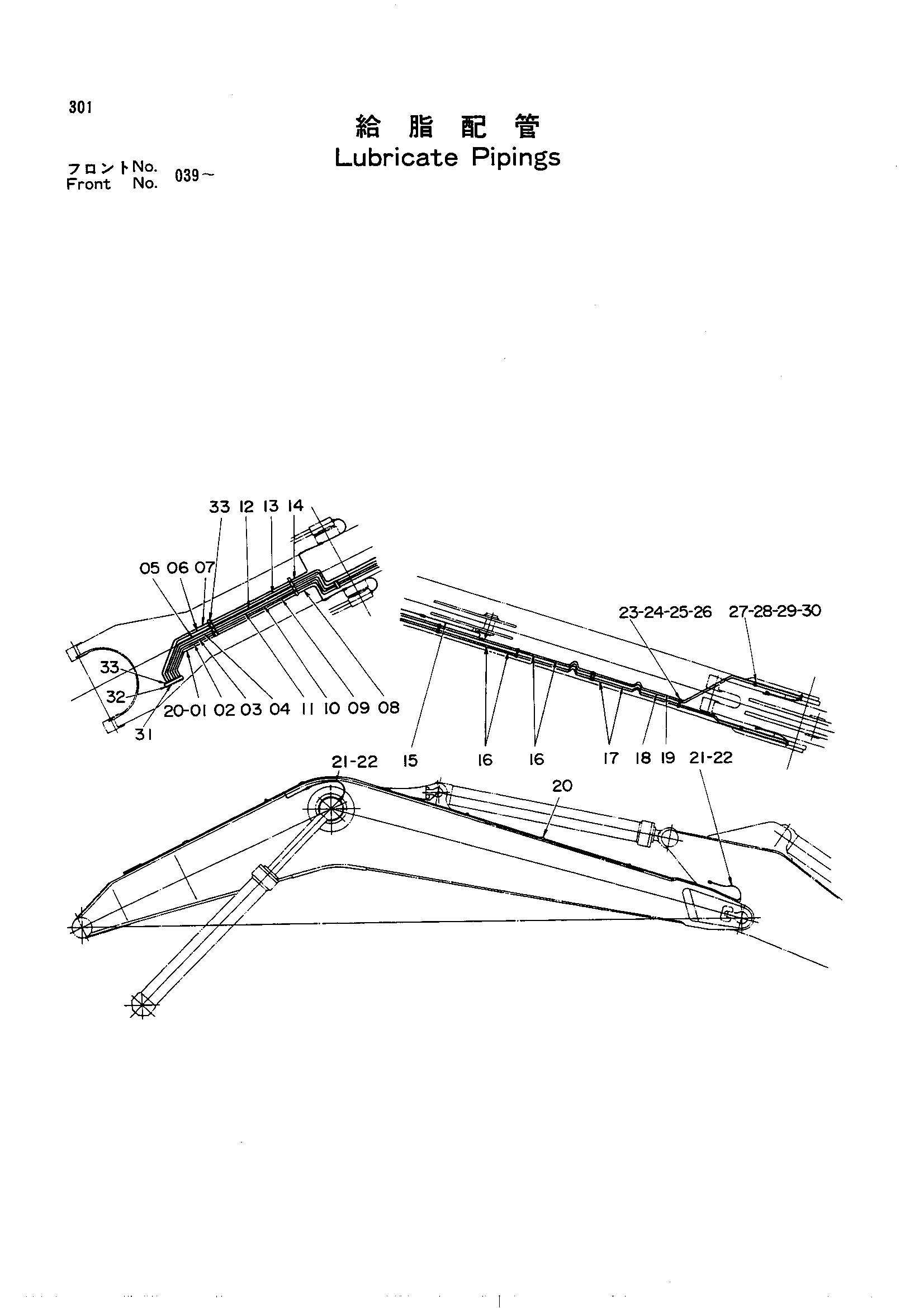

Заводская схема «Трубопроводы системы смазки <для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4122668 | Трубка | 1 |
| 02 | 4122669 | Трубка | 1 |
| 03 | 4122670 | Трубка | 1 |
| 04 | 4122671 | Трубка | 1 |
| 05 | 4122672 | Трубка | 1 |
| 06 | 4122673 | Трубка | 1 |
| 07 | 4122674 | Трубка | 1 |
| 08 | 4122675 | Трубка | 1 |
| 09 | 4122676 | Трубка | 1 |
| 10 | 4122677 | Трубка | 1 |
| 11 | 4122678 | Трубка | 1 |
| 12 | 4122679 | Трубка | 1 |
| 13 | 4122680 | Трубка | 1 |
| 14 | 4122681 | Трубка | 1 |
| 15 | 4122682 | Трубка | 1 |
| 16 | 4122683 | Трубка | 4 |
| 17 | 4122684 | Трубка | 2 |
| 18 | 4122686 | Трубка | 1 |
| 19 | 4122685 | Трубка | 1 |
| 20 | 4122125 | Адаптер | 46 |
| 21 | 4122510 | Шланг | 6 |
| 22 | 4121988 | Адаптер | 12 |
| 23 | 4032158 | Хомут | 5 |
| 24 | 4032159 | Резиновая прокладка | 5 |
| 25 | M111228 | Болт | 5 |
| 26 | A590912 | Пружинная шайба | 5 |
| 27 | 4032160 | Хомут | 2 |
| 28 | 4032161 | Манжета | 2 |
| 29 | M111225 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 31 | J75481 | Штуцер | 7 |
| 32 | J75481 | Пробка | 1 |
| 33 | J75482 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
