Гидролинии рабочего оборудования <погрузчик> — HITACHI UH30

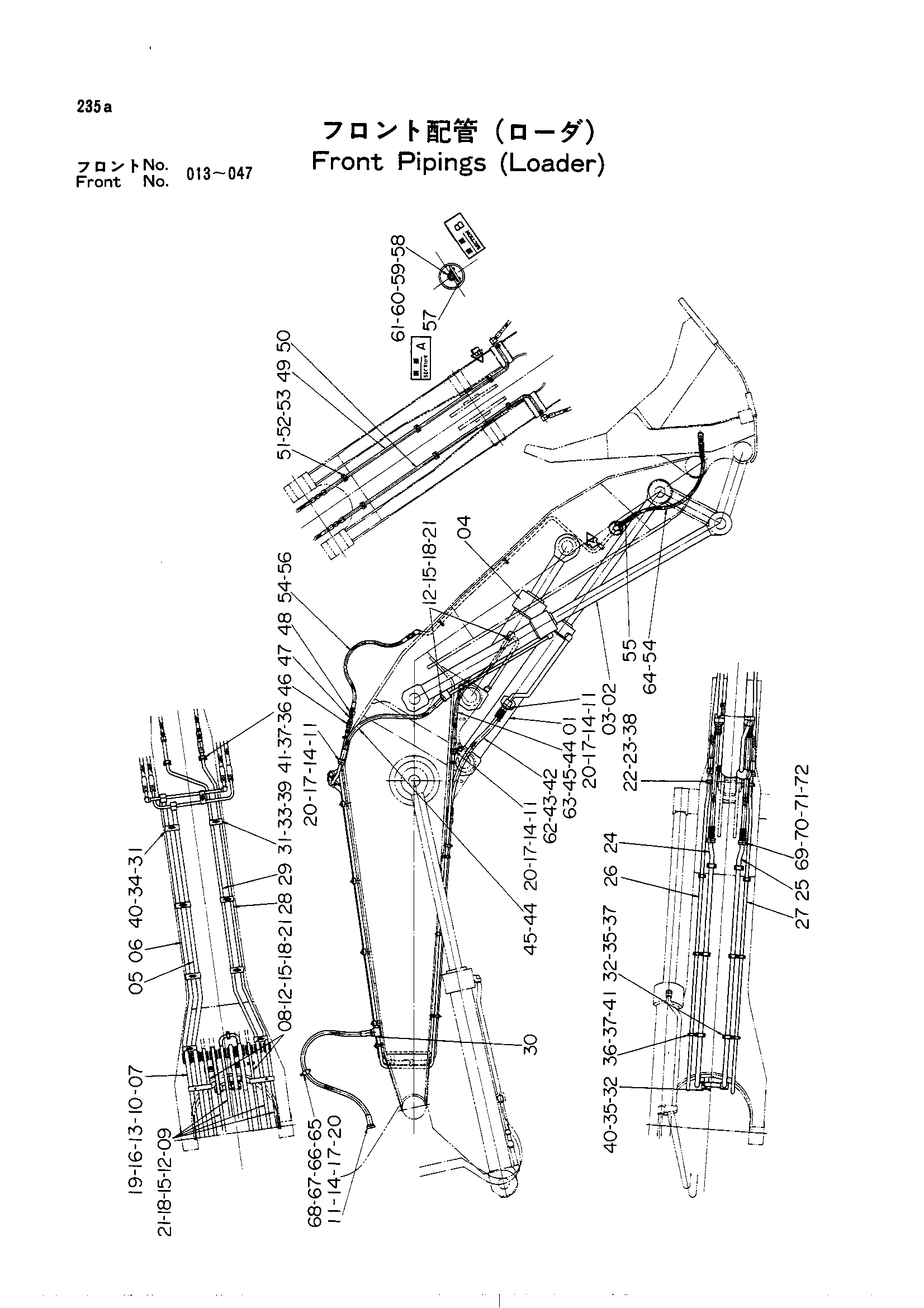

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3015271	Гидроцилиндр рукояти	1
01	3015271	Гидроцилиндр рукояти	1
01	3015271	Гидроцилиндр рукояти	2
01	4058786	Гидроцилиндр рукояти	1
01	4058786	Гидроцилиндр рукояти	1
02	3015273	Гидроцилиндр. наклон	1
02	3015273	Гидроцилиндр. наклон	1
02	3015273	Гидроцилиндр. наклон	1
02	4058785	Гидроцилиндр. наклон	1
02	4058785	Гидроцилиндр. наклон	1
03	3015274	Гидроцилиндр. наклон	1
03	3015274	Гидроцилиндр. наклон	1
03	3015274	Гидроцилиндр. наклон	1
03	4058785	Гидроцилиндр. наклон	1
03	4058785	Гидроцилиндр. наклон	1
04	3015272	Гидроцилиндр. уровень	1
04	3015272	Гидроцилиндр. уровень	1
04	3015272	Гидроцилиндр. уровень	1
04	4058783	Гидроцилиндр. наклон	1
04	4058783	Гидроцилиндр. наклон	1
05	7004116	Трубка	1
05	7006018	Трубка	1
05	7006018	Трубка	1
05	7008363	Трубка	1
05	7008363	Трубка	1
05	7008363	Трубка	1
06	7004117	Трубка	1
06	7006019	Трубка	1
06	7006019	Трубка	1
06	7008364	Трубка	1
06	7008364	Трубка	1
06	7008364	Трубка	1
07	4031902	Шланг	4
08	4040483	Шланг	2
09	4040483	Шланг	4
09	4077732	Шланг	4
10	4508805	Уплотнительное кольцо	10
11	4508805	Уплотнительное кольцо	10
11	966993	Уплотнительное кольцо	10
12	966993	Уплотнительное кольцо	14
13	4510180	Разъёмный фланец	20
14	4508800	Разъёмный фланец	20
14	4510180	Разъёмный фланец	20
15	4075852	Разъёмный фланец	28
15	4508800	Разъёмный фланец	28
16	A590912	Пружинная шайба	40
17	A590910	Пружинная шайба	40
17	A590912	Пружинная шайба	40
18	A590910	Пружинная шайба	56
19	M351240	Болт с внутренним шестигранником	40
20	M351040	Болт с внутренним шестигранником	40
20	M351240	Болт с внутренним шестигранником	40
21	M351040	Болт с внутренним шестигранником	56
21	M351045	Болт с внутренним шестигранником	56
22	4039852	Хомут	2
23	A590910	Пружинная шайба	4
24	7004112	Трубка	1
24	7006890	Трубка	1
25	7004113	Трубка	1
25	7006888	Трубка	1
26	7004114	Трубка	1
26	8011511	Трубка	1
27	7004115	Трубка	1
27	8011512	Трубка	1
28	7004118	Трубка	1
29	7004119	Трубка	1
30	94-2021	Пробка	6
31	442687	Стопорная пластина	11
32	X4848	Шайба	7
33	4058335	Хомут трубки	6
34	4058470	Хомут трубки	5
35	4058368	Хомут трубки	7
36	4058345	Хомут трубки	10
37	M111256	Болт	32
38	M111020	Болт	4
39	M111263	Болт	12
40	M111280	Болт	12
41	439037	Стопорная пластина	10
42	4055257	Шланг	2
42	4086354	Шланг	2
43	4053614	Защитный кожух	2
44	4055259	Резиновый шланг	6
44	4077733	Шланг	6
45	4053618	Защитный кожух	6
46	4039714	Клапан	1
47	94-1706	Адаптер	1
48	94-0693	Переходник S	1
49	7003193	Трубка	1
49	8016568	Трубка	1
50	7003194	Трубка	1
50	8016567	Трубка	1
51	4058345	Хомут трубки	6
52	439037	Стопорная пластина	6
53	M111256	Болт	12
54	4055256	Шланг	4
55	4053610	Защитный кожух	2
55	4053610	Защитный кожух	2
55	4089400	Защита шланга	2
55	4089400	Защита шланга	2
56	94-1304	Адаптер	2
57	4050558	Пластина	2
58	4039852	Хомут	2
59	M111025	Болт	4
60	M501008	Гайка	4
61	A590910	Пружинная шайба	4
62	4504199	Хомут шланга	4
63	4504198	Хомут шланга	12
64	4505385	Хомут шланга	4
65	3011553	Хомут	2
65	3011553	Хомут	2
65	3016140	Хомут	2
66	M111201	Болт	3
67	M511210	Гайка	6
68	A590112	Шайба	6
69	4510180	Разъёмный фланец	4
69	4510180	Разъёмный фланец	4
70	4508805	Уплотнительное кольцо	2
70	4510169	Уплотнительное кольцо	2
71	M351240	Болт с внутренним шестигранником	8
71	M351663	Болт с внутренним шестигранником	8
72	A590912	Пружинная шайба	8
72	A590916	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
