Ковш (4.4)<погрузчик> — HITACHI UH30

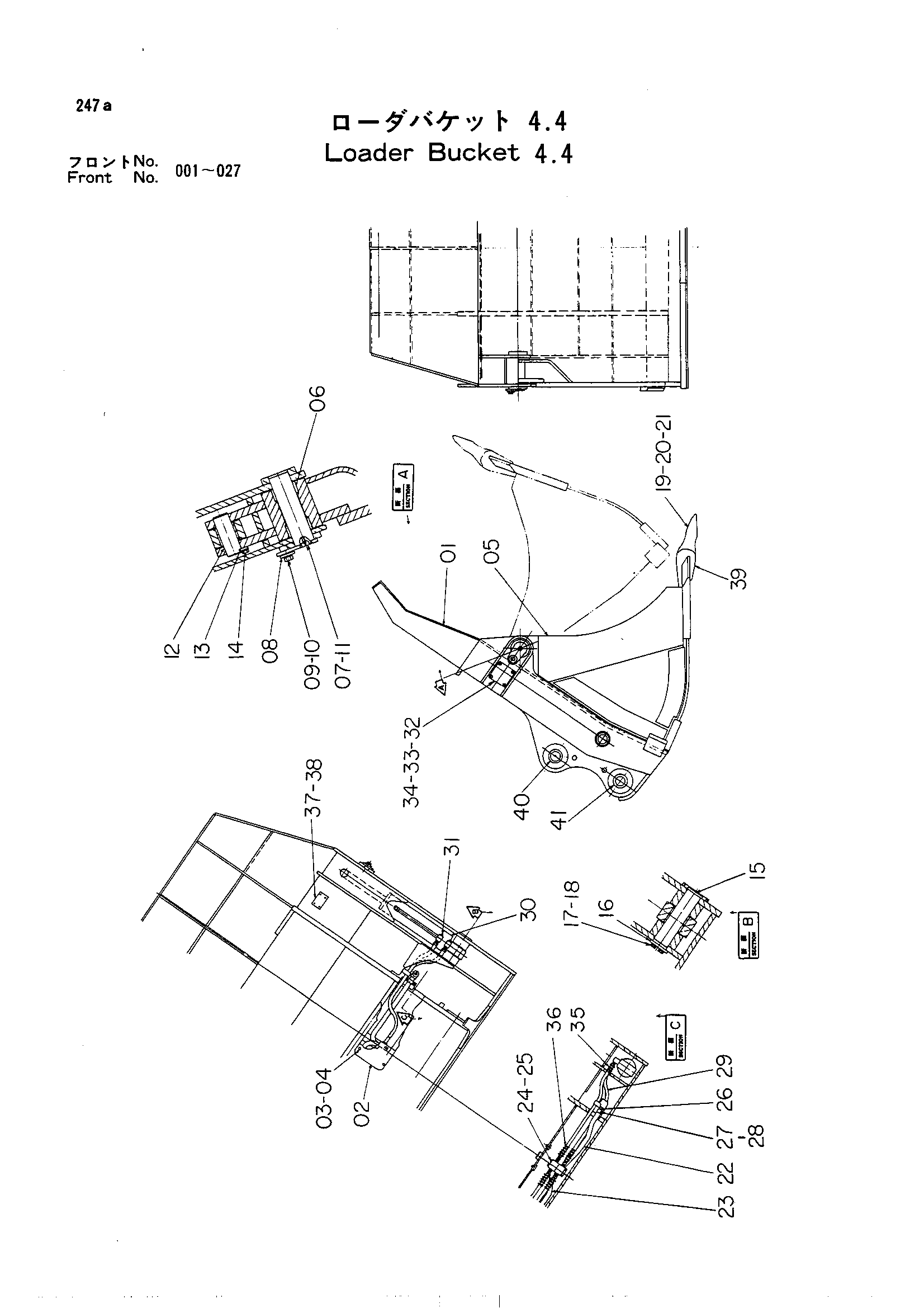

Заводская схема «Ковш (4.4)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9012448	Ковш в сборе	1
01	5000280	Ковш	1
01	5000348	Ковш	1
01	5000348	Ковш	1
01	5000348	Ковш	1
01	8013335 замена: 4085612	Ковш	1
01	8013335 замена: 5000348	Ковш	1
01	8013335 замена: 4085612	Ковш	1
01	8013335 замена: 5000348	Ковш	1
02	8004724	Крышка блинд	1
03	M111025	Болт	4
04	A590910	Пружинная шайба	4
05	6001195	Ковш	1
06	4509611	Втулка	4
07	8004725	Палец	2
08	4040826	Шайба	2
09	A590920	Пружинная шайба	2
10	M122040	Болт	2
11	J75481	Штуцер	2
12	4063341	Палец	2
13	4063340	Стопорная пластина	2
14	M351632	Болт	4
15	3005619	Палец	2
16	4040825	Ограничитель	2
17	A590912	Пружинная шайба	4
18	M111232	Болт	4
19	4508408 замена: 4095684	Наконечник	6
20	4508409	Резиновый фиксатор	6
21	4508410	Стопорный палец	6
22	7002616	Трубка	1
23	7002617	Трубка	1
24	A590912	Пружинная шайба	2
25	M111203	Болт	2
26	4039852	Хомут	2
27	A590910	Пружинная шайба	4
28	M111016	Болт	4
29	4040486	Шланг	4
29	4057978	Шланг	4
30	3009312	Гидроцилиндр. разгрузка	2
30	4040158	Гидроцилиндр разгрузка	2
31	94-2024	Пробка	4
32	4051132	Крышка блинд	2
33	A590916	Пружинная шайба	8
34	M111625	Болт	8
35	94-1303	Адаптер	4
36	4053607	Защитный кожух	4
36	4058739	Защитный кожух	4
37	4058497	Информационная табличка	1
38	M492564	Приводной винт	4
39	4057774	Адаптер	6
39	4508412	Адаптера1217-50	6
40	4085612	Втулка	2
40	4085612	Втулка	2
41	4085612	Втулка	2
41	4085612	Втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
