Рукоять в сборе (3.5M)<для дредгер> — HITACHI UH30

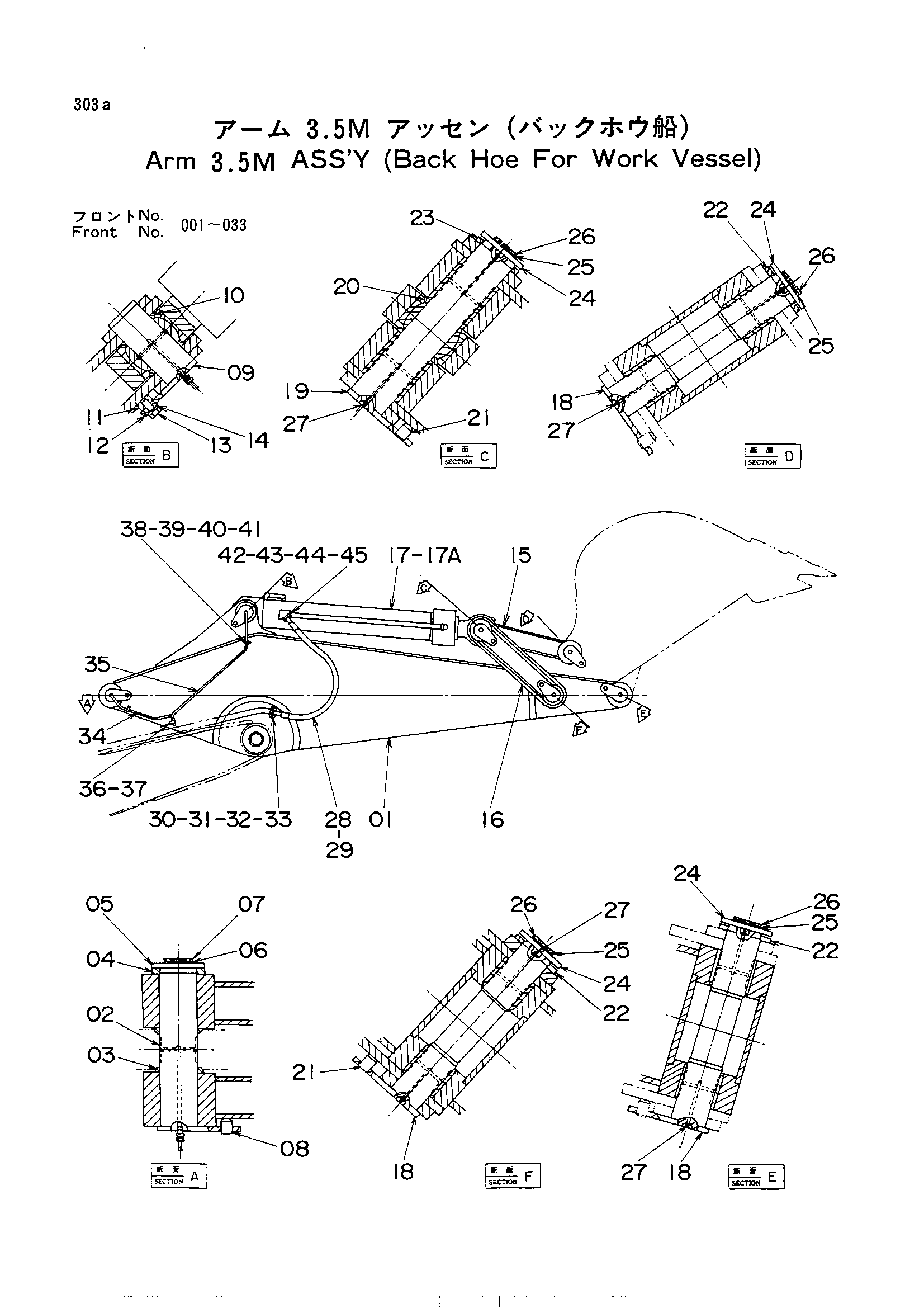

Заводская схема «Рукоять в сборе (3.5M)<для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9014256 | Рукоять 3.5M в сборе | 1 |
| 02 | 8005799 | Палец | 1 |
| 03 | 4041056 | Шайба | 2 |
| 04 | 4040931 | Шайба | 1 |
| 05 | 4040929 | Ограничитель | 1 |
| 06 | A590916 | Пружинная шайба | 3 |
| 07 | M121650 | Болт | 3 |
| 08 | 4038603 | Ограничитель | 1 |
| 09 | 8004772 | Палец | 1 |
| 09 | 8008950 | Палец | 1 |
| 10 | 4041056 | Шайба | 2 |
| 11 | 4509167 | Шайба | 1 |
| 12 | 4510418 | Проставка | 1 |
| 13 | M112450 | Болт | 1 |
| 14 | A590924 | Пружинная шайба | 1 |
| 15 | 9014257 замена: 9027515 | Тяга A в сборе | 1 |
| 15 | 9027515 | Тяга A в сборе | 1 |
| 16 | 7003182 | Тяга | 2 |
| 17 | 4046860 | Гидроцилиндр | 1 |
| 17 | 4132645 | Гидроцилиндр ковша | 1 |
| 17A | 4065538 | Шток поршня | 1 |
| 17A | 4102371 | Шток поршня | 1 |
| 18 | 8005800 | Палец | 3 |
| 19 | 8005801 | Палец | 1 |
| 20 | 4048537 | Шайба | 2 |
| 21 | 4038603 | Ограничитель | 2 |
| 22 | 4040930 | Шайба | 3 |
| 23 | 4040932 | Шайба | 1 |
| 24 | 4040929 | Ограничитель | 4 |
| 25 | A590916 | Пружинная шайба | 12 |
| 26 | M121650 | Болт | 12 |
| 27 | J75481 | Штуцер | 8 |
| 28 | 4053564 | Резиновый шланг | 2 |
| 28 | 4059816 | Резиновый шланг | 2 |
| 28 | 4094583 | Резиновый шланг | 2 |
| 29 | 4055104 замена: 4508805 | Защитный кожух | 2 |
| 30 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | 4510168 | Уплотнительное кольцо | 2 |
| 30 | 4510169 | Уплотнительное кольцо | 2 |
| 31 | 4075854 | Разъёмный фланец | 4 |
| 31 | 4510180 | Разъёмный фланец | 4 |
| 32 | A590012 замена: A590912 | Шайба сприт | 8 |
| 32 | A590912 | Шайба сприт | 8 |
| 32 | A590916 | Шайба сприт | 8 |
| 33 | M351240 | Шайба сприт | 8 |
| 33 | M351663 | Шайба сприт | 8 |
| 34 | 3007116 замена: 4097667 | Трубка | 1 |
| 34 | 3007116 замена: 4112136 | Трубка | 1 |
| 34 | 3008952 замена: 4112136 | Трубка | 1 |
| 34 | 3008952 замена: 4097667 | Трубка | 1 |
| 34 | 3008952 | Трубка | 1 |
| 34 | 4112136 | Трубка | 1 |
| 35 | 3006398 замена: 4097667 | Трубка | 1 |
| 35 | 3006398 замена: 4112135 | Трубка | 1 |
| 35 | 3008951 замена: 4121135 | Трубка | 1 |
| 35 | 3008951 замена: 4097667 | Трубка | 1 |
| 35 | 3008951 | Трубка | 1 |
| 35 | 4112135 | Трубка | 1 |
| 36 | 4097667 | Адаптер | 4 |
| 36 | 4507113 | Штуцер | 4 |
| 36 | 4507113 | Штуцер | 4 |
| 36 | 4507113 | Ниппель | 4 |
| 37 | 4026393 | Кольцо: вставка | 4 |
| 38 | 4032160 | Хомут | 2 |
| 39 | 4032161 | Манжета | 2 |
| 40 | M111225 | Болт | 2 |
| 41 | A590012 замена: S590912 | Пружинная шайба | 2 |
| 41 | A590912 | Пружинная шайба | 2 |
| 42 | 4508805 замена: 4508805 | Уплотнительное кольцо | 2 |
| 42 | 4510168 | Уплотнительное кольцо | 2 |
| 43 | 4510180 замена: 4075853 | Фланец | 4 |
| 43 | 4510180 замена: M351245 | Фланец | 4 |
| 44 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 44 | A590912 | Пружинная шайба | 8 |
| 45 | M351240 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
