Стандарт стрела в сборе (8.8M) — HITACHI UH30

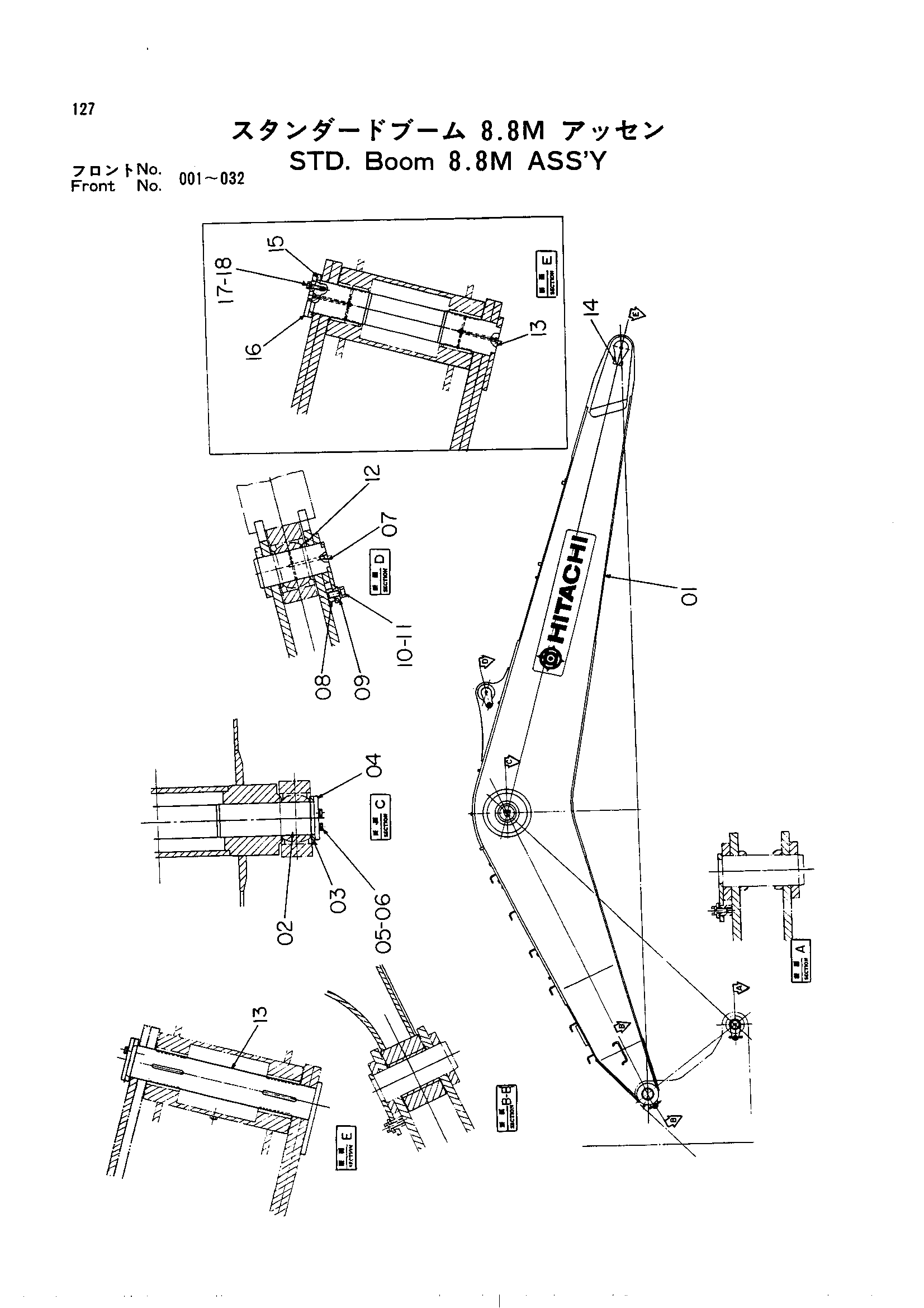

Заводская схема «Стандарт стрела в сборе (8.8M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9014254 | Стрела 8.8M в сборе | 1 |
| 01 | 9017611 | Стрела 8.9M в сборе | 1 |
| 02 | 3005653 | Палец | 1 |
| 03 | 4040932 | Шайба | 2 |
| 04 | 4040929 | Ограничитель | 2 |
| 05 | M121650 | Болт | 6 |
| 06 | A590916 | Пружинная шайба | 6 |
| 07 | 8004772 замена: 8008950 | Палец | 1 |
| 07 | 8008950 | Палец | 1 |
| 08 | 4509167 | Шайба | 1 |
| 09 | 4510418 | Проставка | 1 |
| 10 | M112450 | Болт | 1 |
| 11 | A590924 | Пружинная шайба | 1 |
| 12 | 4041056 | Шайба | 2 |
| 13 | 8007032 | Палец | 1 |
| 13 | 8007032 | Палец | 1 |
| 13 | 8007032 | Палец | 1 |
| 13 | 8017312 | Палец | 1 |
| 13 | 8017312 | Палец | 1 |
| 13 | 8017312 | Палец | 1 |
| 13 | 8017312 | Палец | 1 |
| 14 | 4038605 | Ограничитель | 2 |
| 15 | 4040932 | Шайба | 1 |
| 16 | 4040929 | Ограничитель | 1 |
| 17 | A590916 | Пружинная шайба | 3 |
| 18 | M121650 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
