Трубопроводы системы смазки <погрузчик> — HITACHI UH30

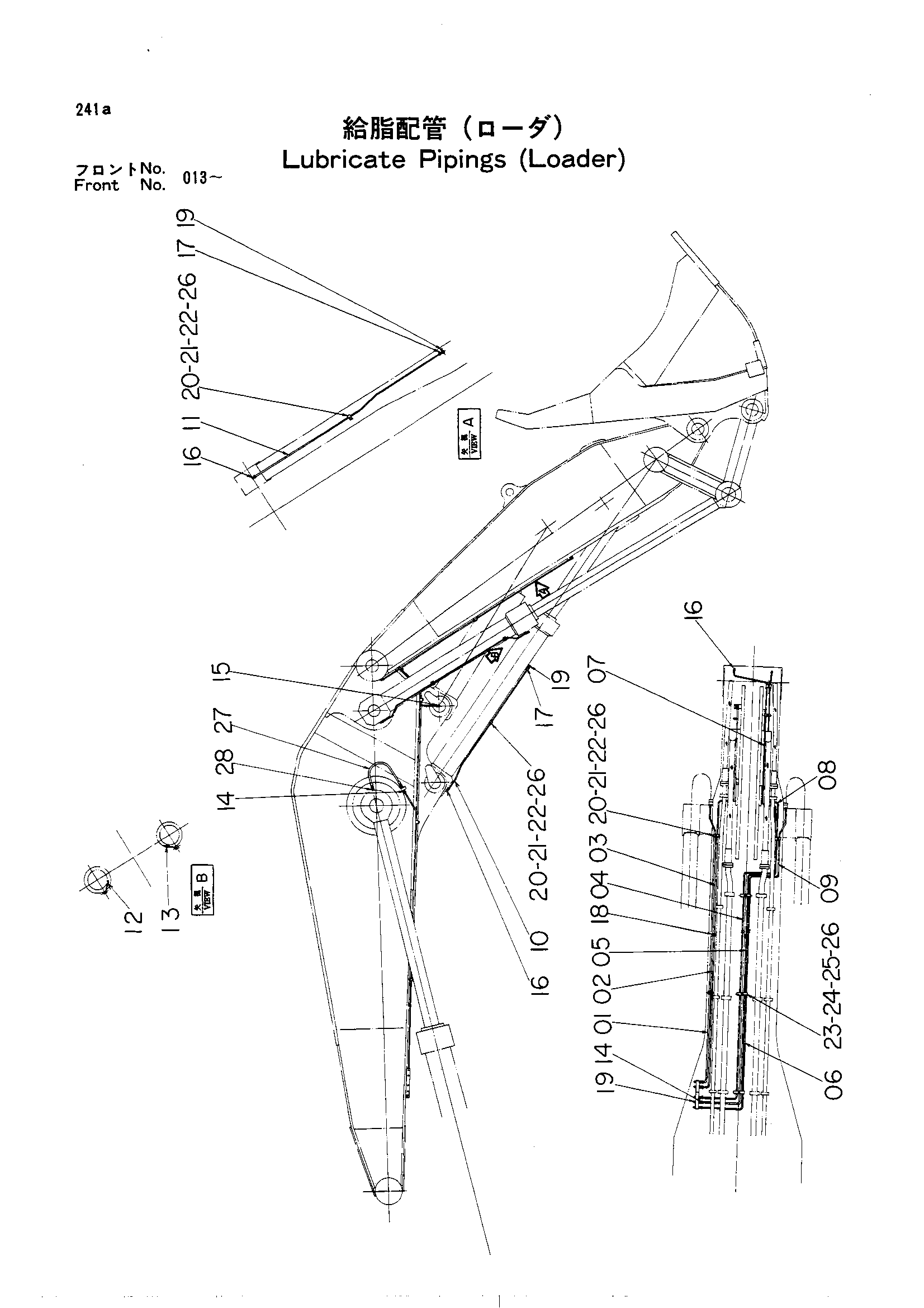

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3008637 замена: 3026965 | Трубка | 1 |
| 01 | 3008637 замена: 4130169 | Трубка | 1 |
| 01 | 3026965 | Трубка | 1 |
| 02 | 4059392 | Трубка | 1 |
| 02 | 4147359 | Трубка | 1 |
| 03 | 3008638 | Трубка | 1 |
| 03 | 3026966 | Трубка | 1 |
| 04 | 4057645 | Трубка | 1 |
| 04 | 4147360 | Трубка | 1 |
| 05 | 4057646 | Трубка | 1 |
| 05 | 4147316 | Трубка | 1 |
| 06 | 4060751 | Трубка | 1 |
| 06 | 4147358 | Трубка | 1 |
| 07 | 3008639 | Трубка | 1 |
| 07 | 3026967 | Трубка | 1 |
| 08 | 3008640 | Трубка | 1 |
| 08 | 3026991 | Трубка | 1 |
| 09 | 3008641 | Трубка | 1 |
| 09 | 3026963 | Трубка | 1 |
| 10 | 4057761 | Трубка | 1 |
| 10 | 4096861 замена: 4130168 | Трубка | 1 |
| 10 | 4096861 замена: 4130174 | Трубка | 1 |
| 10 | 4096861 замена: 4147320 | Трубка | 1 |
| 10 | 4147320 | Трубка | 1 |
| 11 | 4057762 замена: 4130168 | Трубка | 2 |
| 11 | 4057762 замена: 4130174 | Трубка | 2 |
| 11 | 4057762 замена: 4147302 | Трубка | 2 |
| 11 | 4147302 | Трубка | 2 |
| 12 | 3018295 | Трубка | 1 |
| 12 | 4062434 | Трубка | 1 |
| 12 | 4105456 | Трубка | 1 |
| 12 | 4147332 | Трубка | 1 |
| 13 | 3018296 | Трубка | 1 |
| 13 | 4062435 | Трубка | 1 |
| 13 | 4105456 замена: 4130168 | Трубка | 1 |
| 13 | 4105456 замена: 4130174 | Трубка | 1 |
| 13 | 4105456 замена: 4147332 | Трубка | 1 |
| 13 | 4147332 | Трубка | 1 |
| 14 | 4130169 | Ниппель | 7 |
| 14 | 4507113 | Штуцер трубки | 7 |
| 15 | 4130175 | Угловой штуцер | 1 |
| 15 | 4507112 | Угловой штуцер | 1 |
| 16 | 4068303 | Штуцер трубки | 7 |
| 16 | 4130174 | Угловой штуцер | 7 |
| 17 | 4032177 | Штуцер трубки | 5 |
| 17 | 4130168 | Штуцер трубки | 5 |
| 18 | 4057013 | Штуцер трубки | 4 |
| 18 | 4130192 | Штуцер трубки | 4 |
| 19 | J75481 | Штуцер | 10 |
| 20 | 4032160 | Хомут | 13 |
| 21 | 4032161 | Манжета | 13 |
| 22 | M111228 | Болт | 13 |
| 23 | 4032158 | Хомут | 3 |
| 24 | 4032159 | Резиновая прокладка | 3 |
| 25 | M111225 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 16 |
| 27 | 4055295 | Шланг | 2 |
| 28 | 94-1301 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
